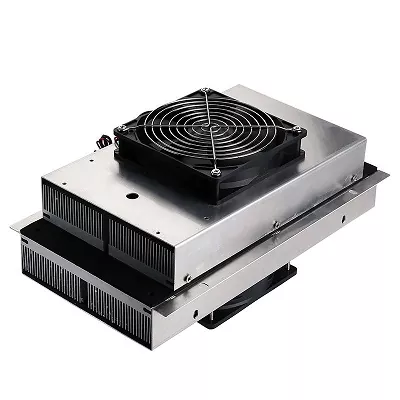

ชุดประกอบเครื่องทำความเย็นเทอร์โมอิเล็กทริกจากของเหลวเป็นของเหลว

ชุดเครื่องทำความเย็นเทอร์โมอิเล็กทริกจากของเหลวเป็นของเหลว ใช้เอฟเฟกต์ Peltier ของ TEC (เครื่องทำความเย็นเทอร์โมอิเล็กทริก) แลกเปลี่ยนความร้อนกับปลายเย็นและร้อนของ TEC ผ่านลูปของเหลวอิสระสองลูป ทำให้เกิดการทำความเย็นหรือทำความร้อนแบบแอคทีฟของตัวกลางที่เป็นของเหลว

หากคุณต้องการส่วนประกอบดังกล่าว โปรดติดต่อ X-Meritan เราจะจัดเตรียมการออกแบบโซลูชันที่ปรับแต่งตามความต้องการและบริการสนับสนุนทางเทคนิคให้กับคุณ

ส่วนประกอบหลัก

1. ชิปทำความเย็นเทอร์โมอิเล็กทริก (โมดูล TEC): องค์ประกอบการแปลงเทอร์โมอิเล็กทริกหลัก เมื่อใช้กระแสตรง ความร้อนจะถูกดูดซับด้านหนึ่งและปล่อยออกมาอีกด้านหนึ่ง

2. บล็อกของเหลวด้านเย็น: ของเหลวที่หมุนเวียนเป้าหมายจะไหลผ่านบริเวณนี้ โดยถ่ายเทความร้อนไปยังด้านเย็นของ TEC ซึ่งจะทำให้ของเหลวเย็นลง

3. บล็อกของเหลวฝั่งร้อน: น้ำหล่อเย็นหรือสารหล่อเย็นไหลผ่านบริเวณนี้ โดยนำความร้อนที่เกิดจากด้านร้อนของ TEC ออกไป ซึ่งจะช่วยกระจายความร้อนของระบบ

4. ตัวกลางการนำความร้อนและโครงสร้างการปิดผนึก: ช่วยให้การนำความร้อนมีประสิทธิภาพและป้องกันการรั่วไหลของของเหลว

ขั้นตอนการทำงาน: ของเหลวเป้าหมาย → ไหลผ่านบล็อกของเหลวด้านเย็น → ความร้อนถูกดูดซับโดย TEC → ถ่ายโอนไปยังบล็อกของเหลวด้านร้อน → น้ำหล่อเย็นจะนำความร้อนออกไป

เหตุใดจึงใช้โครงสร้างจากของเหลวเป็นของเหลว

1. ประสิทธิภาพการถ่ายเทความร้อนสูงและความหนาแน่นของพลังงาน

ค่าการนำความร้อนของของเหลวสูงกว่าอากาศมาก โดยค่าการนำความร้อนของน้ำมากกว่าอากาศมากกว่า 20 เท่า และความจุความร้อนจำเพาะของน้ำคือ 4 เท่าของอากาศ

ค่าสัมประสิทธิ์การพาความร้อนสูง: เมื่อของเหลวไหลผ่านเครื่องทำความเย็นด้วยของเหลว จะทำให้ได้ประสิทธิภาพการถ่ายเทความร้อนที่สูงมาก ทำให้มั่นใจได้ถึงความต้านทานความร้อนต่ำทั้งด้านร้อนและด้านเย็นของ TEC ทำให้สามารถถ่ายเทความร้อนกำลังสูงภายในปริมาตรเล็กน้อย

2. การควบคุมอุณหภูมิระดับไมโคร

การถ่ายเทความร้อนของของไหลสม่ำเสมอ: ตัวกลางที่เป็นของเหลวสามารถยึดติดกับช่องไมโครภายในเครื่องทำความเย็นด้วยของเหลวได้อย่างใกล้ชิด ช่วยขจัดจุดร้อนเฉพาะที่

ความเสถียรของอุณหภูมิ: ด้วยวงจรขับเคลื่อน PID และเซ็นเซอร์อุณหภูมิที่มีความแม่นยำสูง ระบบของเหลวต่อของเหลวสามารถทำให้อุณหภูมิทางออกของของเหลวหมุนเวียนคงที่ภายใน ±0.01~0.1°C

3. สภาพแวดล้อมคลีนรูมที่เงียบเป็นพิเศษและโดดเดี่ยว

การแยกสิ่งแวดล้อม: ระบบของเหลวเป็นของเหลวสามารถนำความร้อนผ่านท่อน้ำไปยังระบบหมุนเวียนน้ำหล่อเย็นหลักในห้องที่อยู่ติดกันหรือภายนอกอาคารเพื่อดูดไอเสีย ทำให้เกิดการรบกวนการไหลของอากาศเป็นศูนย์ และไม่มีมลภาวะฝุ่นทุติยภูมิ ปราศจากการสั่นสะเทือนและมีเสียงรบกวนต่ำ: ตัวส่วนประกอบเองไม่มีชิ้นส่วนกลไกที่เคลื่อนไหวได้ เช่น พัดลม จึงช่วยลดโอกาสที่จะเกิดการสั่นสะเทือนเล็กๆ ทางกลไกได้

4. การเอาชนะข้อจำกัดด้านอุณหภูมิสูง

ระบบจากของเหลวเป็นของเหลวสามารถบังคับลดอุณหภูมิบริเวณร้อนของ TEC ได้โดยการเชื่อมต่อกับเครือข่ายน้ำหล่อเย็นภายนอกที่มีอุณหภูมิต่ำกว่าจากโรงงาน ดังนั้นจึงรักษาความแตกต่างของอุณหภูมิในการทำงานได้มาก

ของเหลวเป็นของเหลวเทียบกับ TEC ระบายความร้อนด้วยอากาศแบบดั้งเดิม

พารามิเตอร์ผลิตภัณฑ์

สถานการณ์การใช้งาน

ชุดเครื่องทำความเย็นเทอร์โมอิเล็กทริกจากของเหลวเป็นของเหลว ใช้ในสาขาการวิจัยทางอุตสาหกรรม การแพทย์ และวิทยาศาสตร์ ซึ่งต้องการความเสถียรที่อุณหภูมิสูงและประสิทธิภาพการแลกเปลี่ยนความร้อน:

● การแพทย์และการวิเคราะห์ทางชีวภาพ: การควบคุมอุณหภูมิของเหลวที่แม่นยำในเครื่องวิเคราะห์เลือด เครื่องมือขยายยีน PCR และอุปกรณ์ฟอกไต

● อุปกรณ์เซมิคอนดักเตอร์และเลเซอร์: การควบคุมอุณหภูมิของวงจรระบายความร้อนด้วยของเหลวในเครื่องเลเซอร์เซมิคอนดักเตอร์กำลังสูงและเครื่องพิมพ์หิน

● เครื่องมือวิเคราะห์ทางอุตสาหกรรม: รีเอเจนต์และระบบทำความเย็นตัวอย่างในโครมาโตกราฟีและแมสสเปกโตรมิเตอร์

● พลังงานใหม่และห้องปฏิบัติการ: การทดสอบการจัดการความร้อนของแบตเตอรี่และการไหลเวียนของของเหลวที่ควบคุมอุณหภูมิในกระบวนการปฏิกิริยาเคมีที่มีความแม่นยำ

บริการสนับสนุนทางเทคนิคของ X-Meritan

1. การออกแบบและประเมินโซลูชัน

X-Meritan จะคำนวณการดูดซับความร้อน ความแตกต่างของอุณหภูมิในการทำงาน และข้อจำกัดแรงดันไฟฟ้าและกระแสไฟฟ้าอย่างแม่นยำ โดยอิงตามสภาพแวดล้อมการใช้งานของลูกค้า

จากนั้นเราจะให้คำแนะนำในการออกแบบระบบการจัดการระบายความร้อนโดยรวม รวมถึงการระบายความร้อนด้วยอากาศ การระบายความร้อนด้วยของเหลว และการนำท่อความร้อน

2. การพัฒนารองแบบกำหนดเอง

เรารองรับพารามิเตอร์โครงสร้างและไฟฟ้าที่ปรับแต่งตามแบบร่าง CAD หรือตัวอย่างทางกายภาพที่ลูกค้าจัดเตรียมไว้ เราเสนอบริการเสริม เช่น วัสดุพื้นผิวเซรามิกที่แตกต่างกัน โครงสร้างที่ไม่ปกติ สายวัดพิเศษ และการปิดผนึกกันความชื้น

3. การสร้างต้นแบบและการตรวจสอบการทดสอบฟรี

หลังจากยืนยันโซลูชัน ก่อนการผลิตจำนวนมาก เราจะส่งตัวอย่างที่มีความแม่นยำสูงและแนะนำลูกค้าในการปรับความต้านทานความร้อนที่สัมผัสพื้นผิวเย็น/ร้อน การควบคุมความดันในการติดตั้ง และการปรับสัญญาณไดรฟ์ PWM

4. คุณภาพการผลิตจำนวนมากและการรับประกันการจัดส่ง

ด้วยการใช้เครื่องหยิบและวางแบบอัตโนมัติเต็มรูปแบบของโรงงานของเรา เครื่องบ่ม เครื่องบัดกรีแบบรีโฟลว์ เตาจุ่มดีบุก และเครื่องปิดผนึก เรารับประกันความสม่ำเสมอของแบทช์

หากผลิตภัณฑ์ไม่เป็นไปตามมาตรฐานเนื่องจากปัญหาด้านคุณภาพการผลิต X-Meritan สัญญาว่าจะให้บริการชดเชยและเปลี่ยนทดแทนเต็มจำนวน

คำถามที่พบบ่อย

ถาม: อัตราการไหลของของเหลวส่งผลต่อประสิทธิภาพการทำความเย็นของ TEC หรือไม่

ก. ใช่. อัตราการไหลของของเหลวส่งผลต่อความสามารถในการแลกเปลี่ยนความร้อนทั้งด้านเย็นและด้านร้อน

หากอัตราการไหลต่ำเกินไป ความร้อนอาจไม่สามารถขจัดออกได้ทันเวลา หากอัตราการไหลสูงเกินไป จะต้องพิจารณาแรงดันปั๊มและการใช้พลังงานของระบบไปพร้อมๆ กัน

ดังนั้นควรประเมินอัตราการไหล อุณหภูมิทางเข้า อุณหภูมิทางออก และภาระความร้อนโดยรวมเมื่อเลือกรุ่น

ถาม: การทำงานเป็นเวลานานจะทำให้เกิดตะกรันหรือการอุดตันภายในบล็อกทำความเย็นด้วยของเหลวหรือไม่

ตอบ: การใช้น้ำประปาที่ไม่ผ่านการบำบัดอาจทำให้เกิดตะกรันหรือเกิดคราบจุลินทรีย์ภายในช่องไมโครได้ ขอแนะนำให้ใช้น้ำปราศจากไอออนหรือของเหลวหมุนเวียนที่มีปริมาณการกัดกร่อนและสารยับยั้งโรคราน้ำค้างในปริมาณที่เหมาะสม

หากประสิทธิภาพการแลกเปลี่ยนความร้อนลดลง สามารถล้างวงจรน้ำเป็นประจำและบำรุงรักษาด้วยน้ำยาทำความสะอาดที่มีความเป็นกรดอ่อน

ถาม: ชุดเครื่องทำความเย็นเทอร์โมอิเล็กทริกจากของเหลวเป็นของเหลวใช้สารหล่อเย็นใด

ตอบ: แนะนำให้ใช้น้ำปราศจากไอออนหรือสารละลายเอทิลีนไกลคอลที่เป็นน้ำ หมายเหตุสำคัญ:

1. หลีกเลี่ยงการผสมโลหะที่แตกต่างกัน: การผสมโลหะที่แตกต่างกันในวงจรทำความเย็นด้วยของเหลวอาจทำให้เกิดการกัดกร่อนทางเคมีไฟฟ้า

2. ป้องกันการรั่วไหลของของเหลว: สารหล่อเย็นส่วนใหญ่เป็นสื่อกระแสไฟฟ้า ถอดปลั๊กไฟทุกครั้งเมื่อเพิ่มหรือระบายน้ำหล่อเย็น

3. ฉนวนปลายเย็น: เครื่องแลกเปลี่ยนความร้อนปลายเย็นจำเป็นต้องมีฉนวนเพื่อลดความเสี่ยงของการควบแน่น
