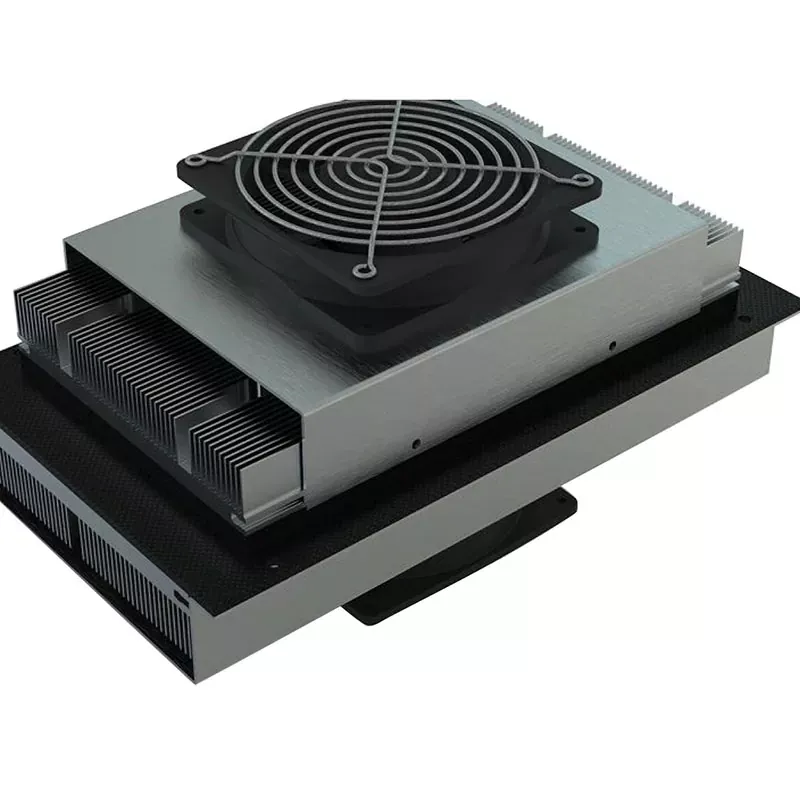

ชุดประกอบเครื่องทำความเย็นเทอร์โมอิเล็กทริกแบบอากาศสู่อากาศ

ชุดเครื่องทำความเย็นเทอร์โมอิเล็กทริกแบบอากาศสู่อากาศ X-meritan นำเสนอโซลูชันการจัดการความร้อนโซลิดสเตตที่มีการบูรณาการสูงขนาดกะทัดรัด ด้วยการขจัดคอมเพรสเซอร์แบบเดิม ท่อสารทำความเย็น และลูปการไหลเวียนของของเหลวที่ซับซ้อน ชุดประกอบเหล่านี้ใช้เครื่องแลกเปลี่ยนความร้อนด้านอากาศโดยตรงและโมดูลเทอร์โมอิเล็กทริกเซมิคอนดักเตอร์ที่มีความน่าเชื่อถือสูง เพื่ออำนวยความสะดวกในการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพ ปรับปรุงสถาปัตยกรรมอุปกรณ์อย่างมีนัยสำคัญ ขณะเดียวกันก็ป้องกันความเสี่ยงการรั่วไหล

การใช้ประโยชน์จากความสามารถในการบูรณาการในแนวดิ่งของ X-meritan ซึ่งครอบคลุมวัสดุเทอร์โมอิเล็กทริกดิบและการพัฒนาส่วนประกอบหลักไปจนถึงการออกแบบการระบายความร้อนระดับระบบ ส่วนประกอบทุกชิ้นผ่านการตรวจสอบโมดูล 100% การทดสอบความต้านทาน AC และการทดสอบความเครียดในการหมุนเวียนอุณหภูมิอย่างเข้มงวด เพื่อให้มั่นใจในความเสถียรในระยะยาวและความน่าเชื่อถือสูง

คุณสมบัติผลิตภัณฑ์

ระบบทำความเย็นโซลิดสเตตแบบไม่มีคอมเพรสเซอร์

ชุดอุปกรณ์ทำความเย็นแบบเทอร์โมอิเล็กทริกแบบอากาศสู่อากาศใช้โมดูลเทอร์โมอิเล็กทริกแบบเซมิคอนดักเตอร์เพื่อสร้างความแตกต่างของอุณหภูมิผ่านอินพุตไฟ DC ระบบทำความเย็นไม่จำเป็นต้องใช้คอมเพรสเซอร์หรือวงจรสารทำความเย็นแบบธรรมดา

โครงสร้างการประกอบที่กะทัดรัด

ส่วนประกอบการทำความเย็นถูกรวมเข้าไว้ในชุดประกอบขนาดกะทัดรัดแทนที่จะอาศัยหน่วยทำความเย็นแยกต่างหาก โครงสร้างนี้ช่วยลดพื้นที่การติดตั้งที่จำเป็นภายในหรือรอบๆ อุปกรณ์อิเล็กทรอนิกส์ เครื่องมือ และระบบปิด

การรบกวนทางกลต่ำ

เนื่องจากไม่มีคอมเพรสเซอร์หรือกลไกทำความเย็นเชิงกลขนาดใหญ่อื่นๆ ส่วนประกอบจึงเกิดการสั่นสะเทือนทางกลน้อยที่สุดระหว่างการทำงาน

การทำความเย็นและการทำความร้อนในการประกอบเดียว

โมดูลเทอร์โมอิเล็กทริกสามารถสลับระหว่างการทำความเย็นและการทำความร้อนโดยการกลับทิศทางของกระแสไฟตรง ดังนั้นชุดการจัดการระบายความร้อนหนึ่งชุดจึงสามารถรองรับการควบคุมอุณหภูมิในสภาวะการทำงานที่แตกต่างกันได้โดยไม่ต้องเพิ่มองค์ประกอบความร้อนแยกต่างหากสำหรับการควบคุมอุณหภูมิแบบสองทิศทางขั้นพื้นฐาน

การควบคุมอุณหภูมิที่แม่นยำ

เอฟเฟกต์เทอร์โมอิเล็กทริกตอบสนองโดยตรงกับการเปลี่ยนแปลงอินพุตไฟฟ้า ทำให้สามารถปรับเอาท์พุตความร้อนผ่านระบบควบคุมได้ สามารถใช้การกำหนดค่าที่มีการตอบกลับอุณหภูมิในกรณีที่อุปกรณ์ต้องมีสภาวะอุณหภูมิที่ควบคุมและทำซ้ำได้

ไม่มีวงจรระบายความร้อนด้วยของเหลว

ชุดเทอร์โมอิเล็กทริกคูลเลอร์แบบอากาศสู่อากาศจะถ่ายเทความร้อนผ่านตัวแลกเปลี่ยนความร้อนด้านข้างและไม่จำเป็นต้องมีวงจรการไหลเวียนของของเหลว ซึ่งขจัดความจำเป็นในการใช้ท่อน้ำหล่อเย็น ปั๊ม อ่างเก็บน้ำ และการเชื่อมต่อลูปของเหลวที่เกี่ยวข้องออกจากสถาปัตยกรรมการทำความเย็น

ความสามารถด้านอุณหภูมิในการทำงานที่กว้าง

สามารถกำหนดค่าชุดประกอบสำหรับอุปกรณ์ที่ทำงานในช่วงอุณหภูมิกว้างตั้งแต่ -40°C ถึง +85°C การเลือกส่วนประกอบและการกำหนดค่าการประกอบสามารถจับคู่กับสภาพแวดล้อมและสภาพการทำงานของอุปกรณ์ที่คาดหวังได้

กำหนดค่าได้สำหรับการออกแบบอุปกรณ์ที่แตกต่างกัน

X-Meritan สามารถกำหนดค่าส่วนประกอบตามความสามารถในการทำความเย็น แรงดันไฟฟ้า กระแส ขนาด การไหลเวียนของอากาศ ความแม่นยำในการควบคุมอุณหภูมิ และข้อกำหนดในการติดตั้งที่ต้องการ ซึ่งช่วยให้หน่วยจัดการระบายความร้อนสามารถจับคู่กับข้อจำกัดทางกลและไฟฟ้าของอุปกรณ์เป้าหมายได้

พารามิเตอร์ผลิตภัณฑ์

TEC แบบอากาศสู่อากาศ เทียบกับ การระบายความร้อนด้วยของเหลว

สำหรับแอปพลิเคชันที่ไม่ต้องใช้ลูปการทำความเย็นด้วยของเหลว การกำหนดค่า TEC ฝั่งอากาศช่วยลดความซับซ้อนในการรวมระบบ

สถาปัตยกรรมที่เหมาะสมขึ้นอยู่กับความสามารถในการทำความเย็น ฟลักซ์ความร้อน สภาพแวดล้อม พื้นที่ว่าง การไหลเวียนของอากาศ และการออกแบบอุปกรณ์

การใช้งานอุปกรณ์ทั่วไป

ตู้อิเล็กทรอนิกส์และอุปกรณ์โทรคมนาคม

ชุดเครื่องทำความเย็นเทอร์โมอิเล็กทริกแบบอากาศสู่อากาศสามารถขจัดความร้อนที่สะสมภายในตู้กลางแจ้ง อุปกรณ์สื่อสาร และตู้อิเล็กทรอนิกส์ การไหลเวียนของอากาศในด้านเย็นจะกระจายความเย็นไปทั่วตัวเครื่อง ในขณะที่ด้านที่ร้อนจะขจัดความร้อนที่สะสมไว้ออกสู่สิ่งแวดล้อมโดยรอบ

ห้องปฏิบัติการและเครื่องมือวิจัย

สำหรับอุปกรณ์ห้องปฏิบัติการที่ต้องการอุณหภูมิคงที่และการรบกวนทางกลต่ำ การระบายความร้อนด้วยเทอร์โมอิเล็กทริกแบบโซลิดสเตตจะหลีกเลี่ยงการสั่นสะเทือนของคอมเพรสเซอร์และการไหลเวียนของสารทำความเย็น ส่วนประกอบสามารถกำหนดค่าได้ตามข้อกำหนดด้านความร้อนของเครื่องมือวิเคราะห์และการวิจัย

อุปกรณ์การแพทย์และการวินิจฉัย

ส่วนประกอบที่ไวต่ออุณหภูมิในเครื่องมือวินิจฉัยและทางการแพทย์สามารถต้องมีสภาวะความร้อนที่ได้รับการควบคุม การกำหนดค่า TEC แบบอากาศสู่อากาศสามารถให้ความเย็นหรือความร้อนแบบเฉพาะจุดโดยไม่ต้องมีวงจรของเหลวเข้าไปในอุปกรณ์

อุปกรณ์เซมิคอนดักเตอร์และอุปกรณ์ออปติคอล

อุปกรณ์การประมวลผล การทดสอบ เลเซอร์ และอุปกรณ์เกี่ยวกับแสงของเซมิคอนดักเตอร์อาจมีส่วนประกอบที่ประสิทธิภาพเปลี่ยนแปลงไปตามอุณหภูมิ สามารถใช้การจัดการระบายความร้อนทางอากาศโดยใช้ TEC ในกรณีที่ต้องมีการควบคุมการกำจัดความร้อนและความเสถียรของอุณหภูมิ

อุปกรณ์อุตสาหกรรมเฉพาะทาง

ระบบควบคุมทางอุตสาหกรรม อุปกรณ์ตรวจสอบ และเครื่องจักรอื่นๆ ที่ทำงานภายใต้สภาพแวดล้อมที่แปรผัน สามารถใช้ชุดประกอบเพื่อจัดการการสะสมความร้อนภายในในขณะที่ยังคงรักษาอุณหภูมิในการทำงานที่กำหนดไว้

กระบวนการผลิตและการทดสอบ

การตรวจสอบโมดูล 100%

โมดูลส่วนประกอบเทอร์โมอิเล็กทริกคูลเลอร์แบบอากาศสู่อากาศทุกโมดูลได้รับการทดสอบความต้านทานไฟฟ้า การนำความร้อน และค่าสัมประสิทธิ์ Seebeck ก่อนการประกอบ การทดสอบจะระบุความเบี่ยงเบนทางไฟฟ้าหรือความร้อนก่อนที่โมดูลจะเข้าสู่ระบบทำความเย็นที่เสร็จสมบูรณ์

การตรวจสอบวัสดุ

วัสดุเซมิคอนดักเตอร์เทอร์โมอิเล็กทริกได้รับการประเมินสำหรับคุณสมบัติทางไฟฟ้าและความร้อนที่สม่ำเสมอ การวัดค่ารูปความดีความชอบใช้เป็นส่วนหนึ่งของการตรวจสอบประสิทธิภาพของวัสดุและโมดูล

ความสมบูรณ์ของจุดประสานประสาน

การทดสอบความต้านทานไฟฟ้ากระแสสลับจะดำเนินการเพื่อตรวจสอบการเชื่อมต่อทางไฟฟ้าภายในของโมดูลเทอร์โมอิเล็กทริก การทดสอบนี้มีจุดมุ่งหมายเพื่อระบุความต้านทานที่ผิดปกติซึ่งเกี่ยวข้องกับข้อบกพร่องของจุดเชื่อมต่อบัดกรี

การควบคุมความสมบูรณ์ของโมดูล

โมดูลเทอร์โมอิเล็กทริกที่มีข้อบกพร่องหรือไม่ทำงานจะถูกคัดกรองก่อนที่จะรวมเข้าด้วยกัน โมดูลที่ล้มเหลวสามารถสร้างเส้นทางระบายความร้อนที่ไม่มีประสิทธิภาพและลดความแตกต่างของอุณหภูมิทั่วทั้งชุดประกอบ

การทดสอบการประกอบขั้นสุดท้าย

ส่วนประกอบที่เสร็จสมบูรณ์จะผ่านการทดสอบประสิทธิภาพและความเครียด รวมถึงการหมุนเวียนของอุณหภูมิตลอดช่วงการทำงานที่ระบุ การทดสอบจะประเมินความสมบูรณ์ทางกลและทางความร้อนของส่วนประกอบที่เสร็จสมบูรณ์ภายใต้การเปลี่ยนแปลงอุณหภูมิซ้ำๆ

เหตุใดจึงเลือก X-Meritan

X-Meritan ทำงานกับวัสดุเทอร์โมอิเล็กทริก การพัฒนาส่วนประกอบหลัก การออกแบบการจัดการระบายความร้อน และการเลือกระดับระบบ ความสามารถในแนวดิ่งนี้ช่วยให้สามารถประเมินชุดทำความเย็นตั้งแต่วัสดุ TEC และระดับโมดูลไปจนถึงสถาปัตยกรรมการระบายความร้อนด้านอากาศ

บริษัทให้บริการการใช้งานด้านการสื่อสารด้วยไฟเบอร์ออปติก อุปกรณ์อุตสาหกรรมและการแพทย์ อิเล็กทรอนิกส์ในยานยนต์ เครื่องใช้ไฟฟ้า และสถาบันวิจัย ขอบเขตทางเทคนิคครอบคลุมถึงการพัฒนาวัสดุเทอร์โมอิเล็กทริก การปรับแต่งส่วนประกอบ การออกแบบโซลูชันการกระจายความร้อน และการสนับสนุนการเลือก

คำถามที่พบบ่อย

ชุดประกอบเครื่องทำความเย็นเทอร์โมอิเล็กทริกแบบอากาศสู่อากาศคืออะไร?

เป็นชุดประกอบการจัดการความร้อนแบบโซลิดสเตตที่ใช้โมดูลเทอร์โมอิเล็กทริกเพื่อถ่ายเทความร้อนจากกระแสลมหนึ่งไปยังอีกกระแสหนึ่ง เครื่องแลกเปลี่ยนความร้อนและพัดลมช่วยให้อากาศหมุนเวียนตามที่ต้องการทั้งด้านเย็นและร้อน

ชุดเครื่องทำความเย็นเทอร์โมอิเล็กทริกแบบอากาศสู่อากาศสามารถให้ทั้งความเย็นและความร้อนได้หรือไม่

ใช่. การกลับทิศทางกระแสไฟตรงผ่านโมดูลเทอร์โมอิเล็กทริกจะกลับทิศทางการถ่ายเทความร้อน ช่วยให้ชุดประกอบสามารถทำความเย็นหรือทำความร้อนได้

ฉันจะเลือกความสามารถในการทำความเย็นที่ต้องการได้อย่างไร?

เริ่มต้นด้วยโหลดความร้อนสูงสุดอย่างต่อเนื่องของอุปกรณ์ จากนั้นพิจารณาอุณหภูมิโดยรอบ อุณหภูมิเป้าหมาย การไหลเวียนของอากาศ และความสามารถในการปฏิเสธความร้อนด้านร้อนที่มีอยู่ ควรประเมินเงื่อนไขเหล่านี้ร่วมกันเมื่อเลือกชุดประกอบ

สามารถกำหนดขนาดเองได้หรือไม่?

ใช่. ขนาด การกำหนดค่าการไหลของอากาศ โครงสร้างการติดตั้ง ข้อกำหนดทางไฟฟ้า และคุณลักษณะการประกอบอื่นๆ สามารถพัฒนาได้ตามการออกแบบอุปกรณ์

ข้อมูลใดบ้างที่จำเป็นสำหรับใบเสนอราคาการประกอบ TEC

ระบุความสามารถในการทำความเย็น อุณหภูมิแวดล้อม อุณหภูมิเป้าหมาย พื้นที่ติดตั้งที่มีอยู่ แหล่งจ่ายไฟ DC สภาพการไหลของอากาศ สภาพแวดล้อมการทำงาน และข้อกำหนดในการควบคุมอุณหภูมิ พารามิเตอร์เหล่านี้ช่วยให้สามารถประเมินการกำหนดค่าแอสเซมบลีเทียบกับการใช้งานจริงได้

ชุดประกอบ TEC แบบอากาศสู่อากาศเหมาะสำหรับโหลดความร้อนสูงหรือไม่

ความเหมาะสมขึ้นอยู่กับภาระความร้อนที่เกิดขึ้นจริง อุณหภูมิโดยรอบ ความแตกต่างของอุณหภูมิที่ต้องการ การไหลเวียนของอากาศ และการปฏิเสธความร้อนที่มีอยู่ การใช้งานที่เกินความสามารถจริงของการกำหนดค่า TEC ฝั่งอากาศควรได้รับการประเมินโดยเทียบกับสถาปัตยกรรมการจัดการความร้อนทางเลือก
