เครื่องควบคุมอุณหภูมิ TCB-SS ที่มีขนาดกะทัดรัดเป็นพิเศษและออกแบบมาสำหรับ Micro TEC

X-Meritan ผลิตเครื่องควบคุมอุณหภูมิ TCB-SS ที่มีขนาดกะทัดรัดเป็นพิเศษและออกแบบมาสำหรับการใช้งาน Micro TEC ซึ่งต้องพิจารณาพื้นที่บอร์ด ความเสถียรของอุณหภูมิ และเอาต์พุต TEC ที่มีการควบคุมร่วมกัน TCB-SS ผสานรวมการตรวจจับอุณหภูมิและการขับเคลื่อน TEC บนบอร์ดควบคุมขนาดเล็ก ช่วยให้สามารถควบคุม Micro TEC ผ่านลูปควบคุมอุณหภูมิตามผลป้อนกลับ

คอนโทรลเลอร์ได้รับการออกแบบให้มีรูปแบบบอร์ดขนาดกะทัดรัดแทนที่จะเป็นสถาปัตยกรรมการควบคุมอุณหภูมิทั่วไป ใช้เซ็นเซอร์ NTC 10K เป็นอินพุตการตรวจจับอุณหภูมิเริ่มต้น และรองรับแรงดันไฟฟ้า TEC เริ่มต้นที่ 4.5V พร้อมกระแส TEC สูงสุดที่ 3A ทำให้บอร์ดเหมาะสำหรับระบบการจัดการระบายความร้อนขนาดเล็ก

พารามิเตอร์

โครงสร้างการควบคุม

การตอบสนองอุณหภูมิ

10K NTC ตรวจจับการเปลี่ยนแปลงของอุณหภูมิและส่งสัญญาณไปยังคอนโทรลเลอร์

การควบคุมแบบพีไอดี

ตัวควบคุมจะเปรียบเทียบอุณหภูมิที่วัดได้กับค่าเป้าหมาย และควบคุมเอาต์พุต Micro TEC ผ่านการควบคุม PID

ไดรฟ์อย่างต่อเนื่อง

เอาต์พุตแบบต่อเนื่องจะปรับไดรฟ์ TEC ในระหว่างการทำงาน แทนที่จะอาศัยเพียงสวิตช์เปิด/ปิดแบบธรรมดาเท่านั้น

คุณสมบัติที่สำคัญ

บอร์ดขนาดกะทัดรัดพิเศษ

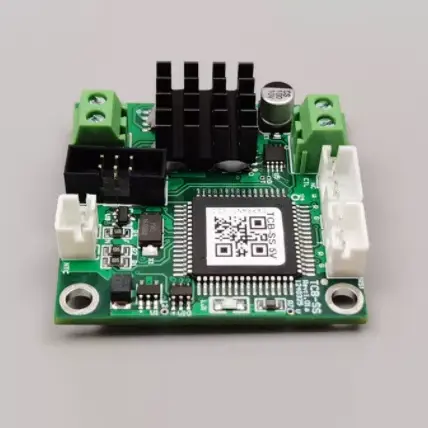

เครื่องควบคุมอุณหภูมิ TCB-SS ที่มีขนาดกะทัดรัดเป็นพิเศษและออกแบบมาสำหรับ Micro TECs มีขนาด 4 ซม. × 4 ซม. × 1.28 ซม. ได้รับการออกแบบมาสำหรับระบบ Micro TEC ที่มีพื้นที่การติดตั้งจำกัด

ควบคุมอุณหภูมิได้ 0.01°C

คอนโทรลเลอร์มีความแม่นยำในการควบคุมอุณหภูมิ 0.01°C และความแม่นยำของอุณหภูมิที่ตั้งไว้ 0.01°C เพื่อการควบคุมความร้อนที่แม่นยำ

> ประสิทธิภาพเอาต์พุต 94%

ด้วยประสิทธิภาพเอาท์พุตที่สูงกว่า 94% ตัวควบคุมจึงให้การขับเคลื่อน TEC ที่มีประสิทธิภาพในระบบควบคุมอุณหภูมิขนาดกะทัดรัด

เอาต์พุต TEC 4.5V, สูงสุด 3A

แรงดันไฟฟ้า TEC เริ่มต้นคือ 4.5V โดยมีกระแส TEC สูงสุดที่ 3A สำหรับแอปพลิเคชัน Micro TEC ที่ใช้ร่วมกันได้

การตรวจจับอุณหภูมิ NTC 10K

เซ็นเซอร์เริ่มต้นคือ 10K NTC ที่มีค่า B เท่ากับ 3950 ซึ่งให้การตอบสนองอุณหภูมิสำหรับลูปควบคุม

การวัด -60°C ถึง +170°C

ช่วงการวัดอุณหภูมิแบบควบคุมอุณหภูมิคือ -60°C ถึง +170°C ในขณะที่ช่วงอุณหภูมิควบคุมที่ระบุคือ -20°C ถึง +100°C

การป้องกันแบบรวม

ฟังก์ชันในตัวประกอบด้วยกระแสเกิน แรงดันไฟฟ้าเกิน การจำกัดอุณหภูมิ และการตรวจจับการเปิด/ลัดวงจรของ TEC เพื่อตรวจสอบตัวควบคุมและ TEC ที่เชื่อมต่อระหว่างการทำงาน

ความเข้ากันได้

ก่อนที่จะบูรณาการ ควรตรวจสอบข้อกำหนดทางไฟฟ้าของ TEC คุณลักษณะ NTC อุณหภูมิเป้าหมาย และการจ่ายไฟของบอร์ดโดยเทียบกับข้อกำหนดเฉพาะของตัวควบคุม

พื้นที่ใช้งาน

โมดูลออปติคอลที่มีความแม่นยำ

ตัวควบคุมอุณหภูมิ TCB-SS ที่มีขนาดกะทัดรัดเป็นพิเศษและออกแบบมาสำหรับ Micro TEC ให้การควบคุมอุณหภูมิขนาดกะทัดรัดสำหรับโมดูลออปติคอลที่ต้องมีสภาวะความร้อนที่มั่นคง

ระบบเลเซอร์ไดโอด

สามารถขับเคลื่อน Micro TEC ที่ใช้ร่วมกันได้เพื่อควบคุมอุณหภูมิของไดโอดเลเซอร์ในระบบออปติคอลขนาดกะทัดรัด

อุปกรณ์ห้องปฏิบัติการขนาดเล็ก

ตัวควบคุมขนาดกะทัดรัดเหมาะสำหรับเครื่องมือในห้องปฏิบัติการที่ต้องการการควบคุมอุณหภูมิแบบ Micro TEC ภายในพื้นที่การติดตั้งที่จำกัด

อุปกรณ์วินิจฉัยแบบพกพา

TCB-SS รองรับการควบคุมอุณหภูมิในอุปกรณ์วินิจฉัยขนาดกะทัดรัด ซึ่งขนาดบอร์ดและการควบคุมความร้อนเป็นปัจจัยการออกแบบที่สำคัญ

เซ็นเซอร์อินฟราเรดและ CCD

คอนโทรลเลอร์สามารถรวมเข้ากับระบบ Micro TEC เพื่อควบคุมอุณหภูมิของเครื่องตรวจจับอินฟราเรดและเซ็นเซอร์ CCD ที่ไวต่ออุณหภูมิ

คำถามที่พบบ่อย

คำถามที่ 1: คอนโทรลเลอร์ได้รับการออกแบบมาสำหรับ TEC ประเภทใด

A1: ตัวควบคุมอุณหภูมิ TCB-SS ที่มีขนาดกะทัดรัดเป็นพิเศษและออกแบบมาสำหรับ Micro TEC ได้รับการออกแบบมาเพื่อการใช้งาน Micro TEC ควรตรวจสอบ TEC ที่เชื่อมต่ออยู่โดยเทียบกับแรงดันไฟฟ้า TEC เริ่มต้น 4.5V ที่ระบุและกระแสสูงสุด 3A

คำถามที่ 2: ใช้การกำหนดค่าเซ็นเซอร์ NTC แบบใด

A2: การกำหนดค่าการตรวจจับอุณหภูมิเริ่มต้นคือ 10K NTC โดยมีค่า B เท่ากับ 3950 ข้อกำหนดอื่นๆ ของเซ็นเซอร์ควรได้รับการยืนยันในระหว่างข้อกำหนดของโครงการ

Q3: อะไรคือความแตกต่างระหว่างช่วงการวัดและช่วงการควบคุม?

A3: ช่วงการวัดอุณหภูมิควบคุมอุณหภูมิคือ -60°C ถึง +170°C ในขณะที่ช่วงอุณหภูมิควบคุมที่ระบุคือ -20°C ถึง +100°C ช่วงการวัดบ่งบอกถึงความสามารถในการตรวจจับอุณหภูมิ ในขณะที่ช่วงการควบคุมจะกำหนดช่วงการควบคุมอุณหภูมิที่ระบุ

Q4: บอร์ดต้องการแหล่งจ่ายไฟแบบใด?

A4: แรงดันไฟฟ้าของบอร์ดคือ 5V ±10% DC ระบบควรจัดเตรียมแหล่งพลังงานที่เหมาะสมซึ่งคงอยู่ภายในช่วงอินพุตที่ระบุนี้

คำถามที่ 5: กระแสไฟสูงสุดสำหรับ TEC คือเท่าใด

A5: กระแส TEC สูงสุดที่ระบุคือ 3A โดยมีแรงดันไฟฟ้า TEC เริ่มต้นคือ 4.5V ควรเลือก TEC ที่เชื่อมต่อจริงตามข้อกำหนดทางไฟฟ้าและขีดจำกัดของตัวควบคุม

คำถามที่ 6: คอนโทรลเลอร์สามารถให้ความแม่นยำของอุณหภูมิได้เท่าใด

A6: ความแม่นยำในการควบคุมอุณหภูมิที่ระบุคือ 0.01°C และความแม่นยำของอุณหภูมิที่ตั้งไว้ยังระบุเป็น 0.01°C

คำถามที่ 7: มีฟังก์ชันการป้องกันอะไรบ้าง?

A7: ตัวควบคุมมีการป้องกันกระแสเกิน การป้องกันแรงดันไฟเกิน การจำกัดอุณหภูมิ และการตรวจจับวงจรเปิดและการลัดวงจรของ TEC
