เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริก: คู่มือทางวิศวกรรมฉบับสมบูรณ์สำหรับการจัดการระบายความร้อนแบบโซลิดสเตต

ทำความเข้าใจกับ Peltier Effect และสถาปัตยกรรม TEC

รากฐานการดำเนินงานของทุกๆเทอร์โมอิเล็กทริกคูลเลอร์อุปกรณ์วางอยู่บนปรากฏการณ์ที่ค้นพบโดย Jean Charles Athanase Peltier ในปี 1834 เมื่อกระแสตรงไหลผ่านจุดเชื่อมต่อที่เกิดจากวัสดุเซมิคอนดักเตอร์สองชนิดที่แตกต่างกัน จุดเชื่อมต่อหนึ่งจะดูดซับความร้อนในขณะที่อีกจุดหนึ่งจะปล่อยความร้อนออกมา การถ่ายเทความร้อนแบบพลิกกลับได้นี้ หรือที่เรียกว่าเอฟเฟกต์ Peltier ช่วยให้โมดูลเดี่ยวทำงานเป็นเครื่องทำความเย็นหรือเครื่องทำความร้อนได้ง่ายๆ โดยการกลับขั้วของกระแสอินพุต

พฤติกรรมทางแยกเย็นและทางแยกร้อน

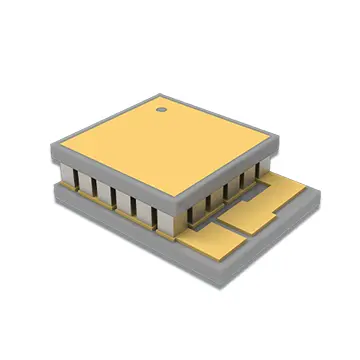

ภายในโมดูล Peltier ทั่วไป เม็ดเซมิคอนดักเตอร์ชนิด p และ n หลายสิบถึงหลายร้อยชนิดจะถูกจัดเรียงแบบไฟฟ้าแบบอนุกรมและแบบขนานด้วยความร้อน เม็ดถูกประกบอยู่ระหว่างพื้นผิวเซรามิกสองแผ่นที่นำความร้อนไปพร้อมๆ กับการเป็นฉนวนไฟฟ้า เมื่อกระแสไฟตรงไหลจากประเภท n ไปยังวัสดุประเภท p จุดเชื่อมต่อจะดูดซับความร้อน ทำให้เกิดด้านเย็น กระแสที่ไหลจากชนิด p ไปยังชนิด n จะปล่อยความร้อนออกมา เกิดเป็นด้านที่ร้อน

สถาปัตยกรรมนี้สร้างส่วนต่างของอุณหภูมิทั่วทั้งโมดูลที่สามารถปรับได้อย่างแม่นยำโดยการปรับขนาดกระแส การไม่มีคอมเพรสเซอร์ สารทำความเย็น และชิ้นส่วนที่เคลื่อนไหวทำให้เทคโนโลยีนี้แตกต่างจากระบบอัดไอแบบดั้งเดิม โดยให้ข้อดีในด้านความน่าเชื่อถือ โปรไฟล์ด้านเสียง และความยืดหยุ่นของฟอร์มแฟกเตอร์

วัสดุและการก่อสร้าง

บิสมัทเทลลูไรด์ (Bi₂Te₃) ยังคงเป็นวัสดุเทอร์โมอิเล็กทริกที่มีประสิทธิภาพสูงสุดสำหรับการใช้งานที่อุณหภูมิใกล้ห้อง เม็ดเซมิคอนดักเตอร์ถูกบัดกรีระหว่างแผ่นเซรามิกที่โดยทั่วไปทำจากอลูมินา (Al₂O₃) หรืออะลูมิเนียมไนไตรด์ (AlN) การเชื่อมต่อระหว่างกันด้วยโลหะจะเชื่อมแต่ละเม็ดเข้าด้วยกันเป็นวงจรต่อเนื่อง และการประกอบที่เสร็จสมบูรณ์มักจะมีขนาดไม่เกินสองสามตารางมิลลิเมตรถึงสองสามตารางเซนติเมตร ขึ้นอยู่กับความต้องการความสามารถในการทำความเย็น

ข้อมูลจำเพาะที่สำคัญและเกณฑ์การเลือกโมดูล

การเลือกโมดูลที่เหมาะสมจำเป็นต้องมีการประเมินภาระความร้อน ความแตกต่างของอุณหภูมิเป้าหมาย พื้นที่ว่าง และงบประมาณด้านพลังงานอย่างรอบคอบ พารามิเตอร์เอกสารข้อมูลเพียงอย่างเดียวไม่ได้รับประกันประสิทธิภาพสูงสุด — วิศวกรจะต้องจำลองจุดปฏิบัติการกับสภาวะโลกแห่งความเป็นจริง

พารามิเตอร์เอกสารข้อมูลที่สำคัญ

พารามิเตอร์สี่ตัวเป็นหัวใจสำคัญของการตัดสินใจเลือก ความสามารถในการทำความเย็นสูงสุด (Q_max) แสดงถึงความสามารถในการปั๊มความร้อนที่อุณหภูมิส่วนต่างของอุณหภูมิเป็นศูนย์ ส่วนต่างของอุณหภูมิสูงสุด (ΔT_max) บ่งชี้ถึงช่วงอุณหภูมิที่ใหญ่ที่สุดที่ทำได้ระหว่างด้านร้อนและเย็นภายใต้ภาระความร้อนเป็นศูนย์ กระแสสูงสุด (I_max) และแรงดันไฟฟ้าสูงสุด (V_max) กำหนดขอบเขตการทำงานทางไฟฟ้า

สิ่งสำคัญที่สุดคือ Q_max, ΔT_max และ I_max ไม่สามารถทำได้พร้อมกัน การใช้งานโมดูลใกล้กับค่าสูงสุดใดๆ จะบังคับให้พารามิเตอร์อีกสองตัวลดลง ดังนั้นการเลือกจึงต้องขึ้นอยู่กับกราฟประสิทธิภาพที่ทำให้เป็นมาตรฐานซึ่งอธิบายพฤติกรรมที่จุดปฏิบัติการเป้าหมายจริง

คำแนะนำการเลือกที่ขับเคลื่อนด้วยแอปพลิเคชัน

เพิ่มประสิทธิภาพการทำความเย็นสูงสุดในการออกแบบที่ใช้งานได้จริง

ค่าสัมประสิทธิ์ประสิทธิภาพ (COP) สำหรับโมดูลเทอร์โมอิเล็กทริกแบบขั้นตอนเดียวมักจะอยู่ระหว่าง 0.3 ถึง 0.7 แม้ว่าระบบที่ได้รับการปรับปรุงอย่างเหมาะสมอาจเกินช่วงนี้ได้เมื่อความแตกต่างของอุณหภูมิมีค่าเพียงเล็กน้อย การใช้งานที่ออกแบบมาไม่ดีมักจะลดลงต่ำกว่า 0.2 ช่องว่างระหว่างผลลัพธ์เหล่านี้ขึ้นอยู่กับคันโยกการออกแบบสามคัน

กลยุทธ์การกำหนดขนาด: ตั้งใจให้มีขนาดใหญ่เกินไป

บางทีแนวทางปฏิบัติที่ขัดกับสัญชาตญาณที่สุดแต่มีผลกระทบมากที่สุดคือการเลือกโมดูลที่มีความสามารถในการทำความเย็นสูงสุดสี่ถึงหกเท่าของภาระความร้อนจริง จากนั้นใช้งานที่เพียง 20–35% ของกระแสสูงสุด วิธีการนี้จะช่วยลดการสูญเสียความร้อนของจูลให้เหลือน้อยที่สุด ซึ่งเพิ่มขึ้นตามกำลังสองของกระแส ในขณะที่ยังคงส่งปั๊มความร้อนตามที่ต้องการ โมดูลทำงานเย็นลง ใช้งานได้นานขึ้น และใช้พลังงานน้อยลงสำหรับงานระบายความร้อนแบบเดียวกัน

การปฏิเสธความร้อนจากด้านร้อน

ด้านที่ร้อนของโมดูล Peltier จะต้องปฏิเสธไม่เพียงแต่ภาระความร้อนที่ถูกสูบเท่านั้น แต่ยังรวมถึงกำลังไฟฟ้าเข้าด้วย การปฏิเสธความร้อนทั้งหมดเท่ากับภาระการทำความเย็นบวกกับพลังงานไฟฟ้าที่ใช้ การลดขนาดของฮีทซิงค์ฝั่งร้อนจะบังคับให้ด้านเย็นทำงานกับสภาพแวดล้อมที่อยู่สูง ประสิทธิภาพการสึกกร่อน และการเร่งการเสื่อมสภาพ การระบายความร้อนด้วยของเหลวหรือฮีทซิงค์แบบบังคับอากาศที่มีประสิทธิภาพสูงมักจำเป็นเมื่อภาระความร้อนเกินสองสามวัตต์

กลยุทธ์การควบคุม

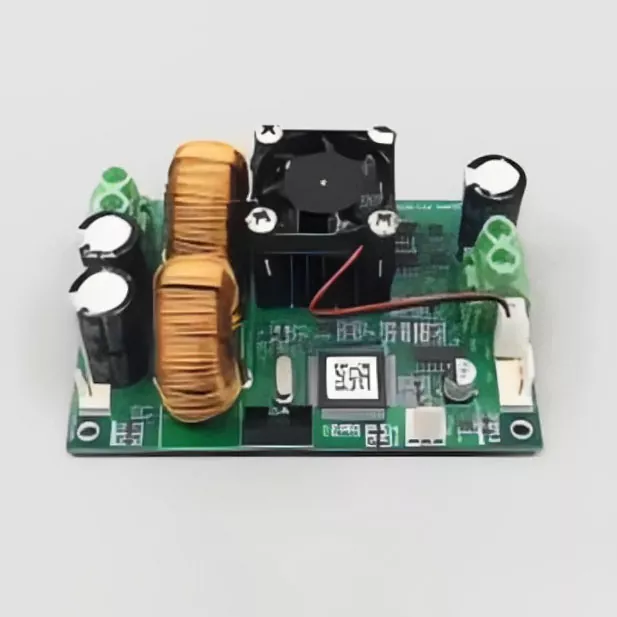

ตัวควบคุม PID ที่มีความแม่นยำซึ่งจับคู่กับเซ็นเซอร์อุณหภูมิความละเอียดสูงช่วยให้จุดที่ตั้งมีความเสถียรภายใน ±0.1°C หรือดีกว่า ตัวควบคุมจะปรับกระแสไปยังโมดูลแทนที่จะเปิดและปิดโดยสมบูรณ์ หลีกเลี่ยงความเครียดจากการหมุนเวียนของความร้อน และปรับปรุงเสถียรภาพในสภาวะคงตัว

ภูมิทัศน์การประยุกต์ใช้ในอุตสาหกรรมและการแพทย์

การผสมผสานที่เป็นเอกลักษณ์ของการทำงานของโซลิดสเตต การตอบสนองในระดับมิลลิวินาที และความสามารถในการทำความเย็นใต้บรรยากาศได้ขับเคลื่อนให้เกิดการยอมรับในอุตสาหกรรมที่หลากหลายอย่างน่าทึ่ง แต่ละแอปพลิเคชันใช้ประโยชน์จากชุดย่อยของข้อได้เปรียบที่แตกต่างกันที่นำเสนอโดยเทอร์โมอิเล็กทริกคูลเลอร์.

การสื่อสารด้วยไฟเบอร์ออปติกและโฟโตนิกส์

ตัวรับส่งสัญญาณแสง เลเซอร์ไดโอด และปั๊มเลเซอร์ต้องการความเสถียรของความยาวคลื่นที่เชื่อมโยงโดยตรงกับอุณหภูมิจุดเชื่อมต่อ การเปลี่ยนแปลงแม้แต่เศษเสี้ยวขององศาอาจทำให้ความยาวคลื่นเคลื่อนไปเกินขีดจำกัดข้อกำหนด โมดูลเทอร์โมอิเล็กทริกจะรักษาอุณหภูมิเลเซอร์ให้อยู่ภายใน ±0.1°C เพื่อให้มั่นใจว่าเอาต์พุตมีความเสถียรตลอดความผันผวนของสภาพแวดล้อม

การวินิจฉัยทางการแพทย์และวิทยาศาสตร์ชีวภาพ

เครื่องมือปฏิกิริยาลูกโซ่โพลีเมอเรส (PCR) ขึ้นอยู่กับการหมุนเวียนความร้อนที่รวดเร็วและแม่นยำระหว่างอุณหภูมิการเสียสภาพ การอบอ่อน และอุณหภูมิส่วนขยาย เครื่องเทอร์โมไซเคิลที่ขับเคลื่อนด้วย Peltier ให้อัตราการทำความร้อนเกิน 20°C ต่อวินาที และอัตราการทำความเย็นที่สูงกว่า 5°C ต่อวินาที ทำให้สามารถดำเนินการวินิจฉัยได้เร็วขึ้น สามารถรักษาความสม่ำเสมอของอุณหภูมิทั่วทั้งเพลต 96 หลุมได้ภายใน ±0.1°C

ระบบเลเซอร์ทางการแพทย์ รวมถึง CO₂, YAG, ไดโอด และเลเซอร์ไฟเบอร์ ใช้ระบบรักษาเสถียรภาพของเทอร์โมอิเล็กทริกเพื่อปกป้องส่วนประกอบทางแสงและรักษาคุณภาพของลำแสง ลักษณะโซลิดสเตตของ TEC ช่วยให้สามารถรวมเข้ากับด้ามจับขนาดกะทัดรัดและหัวเลเซอร์ที่ติดตั้งบนคอนโซลได้ โดยไม่มีการสั่นสะเทือนที่จะรบกวนการจัดตำแหน่งด้วยแสง

การตรวจจับยานยนต์และ LiDAR

ระบบ LiDAR ของยานยนต์ใช้เลเซอร์ไดโอดซึ่งความยาวคลื่นที่ปล่อยออกมาจะเปลี่ยนไปตามอุณหภูมิ TEC ทำให้แหล่งเลเซอร์เหล่านี้มีความเสถียรจากการแกว่งของอุณหภูมิใต้ฝากระโปรงที่รุนแรง โดยรักษาความแม่นยำในการตรวจจับและประสิทธิภาพของช่วง การไม่มีชิ้นส่วนที่เคลื่อนไหวมีประโยชน์อย่างยิ่งในสภาพแวดล้อมของยานยนต์ที่มีการสั่นสะเทือนสูง

เครื่องมือวัดทางอุตสาหกรรมและอุปกรณ์วิเคราะห์

เครื่องมือวิเคราะห์ อุปกรณ์การผลิตเซมิคอนดักเตอร์ และเครื่องวิเคราะห์สิ่งแวดล้อมใช้การควบคุมอุณหภูมิเทอร์โมอิเล็กทริกสำหรับการปรับสภาพตัวอย่าง การทำความเย็นของเครื่องตรวจจับ และการรักษาเสถียรภาพของจุดอ้างอิง แผ่นเย็นและส่วนประกอบจากของเหลวเป็นของเหลวให้ความเสถียรทางความร้อนที่จำเป็นสำหรับการวัดซ้ำในสภาพแวดล้อมการควบคุมกระบวนการ

การติดตั้ง การขับเคลื่อน และการปกป้องสิ่งแวดล้อม

การติดตั้งและไดรฟ์ไฟฟ้าที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้ได้รับประสิทธิภาพสูงสุดและรับประกันอายุการใช้งานของโมดูล ความล้มเหลวก่อนกำหนดจำนวนมากเกิดจากข้อผิดพลาดในการประกอบและการปฏิบัติงานที่หลีกเลี่ยงได้ แทนที่จะเป็นข้อจำกัดโดยธรรมชาติของผลิตภัณฑ์

การติดตั้งและอินเทอร์เฟซการระบายความร้อน

ความเรียบของพื้นผิวสัมผัสระหว่างโมดูล ฮีทซิงค์ และแผ่นเย็นควรดีกว่า ±0.02 มม. ต้องใช้จาระบีระบายความร้อนคุณภาพสูงบางและสม่ำเสมอซึ่งมีความหนาประมาณ 0.02 มม. ถึง 0.1 มม. บนพื้นผิวทั้งที่ร้อนและเย็น เพื่อลดความต้านทานความร้อนเมื่อสัมผัส

ควรขันสกรูให้แน่นในแนวทแยงเป็นระยะ ช่วงการบีบอัดที่แนะนำคือ 150 ถึง 300 kPa (ประมาณ 10 ถึง 21 กก./ซม.²) แรงกดที่มากเกินไปหรือไม่สม่ำเสมออาจทำให้พื้นผิวเซรามิกที่เปราะแตกร้าว และทำให้เม็ดเซมิคอนดักเตอร์ภายในเสียหายได้

ข้อกำหนดด้านพาวเวอร์ซัพพลาย

จำเป็นต้องมีแหล่งจ่ายไฟ DC ที่มีริปเปิลน้อยกว่า 10% ควรใช้ไดรฟ์กระแสคงที่หรือการควบคุมแรงดันไฟฟ้าแบบ PWM มากกว่าการสตาร์ทเต็มแรงดันไฟฟ้าโดยตรง ซึ่งอาจทำให้โมดูลเครียดและลดอายุการใช้งาน เมื่อสลับระหว่างโหมดทำความร้อนและความเย็น ต้องใช้ขั้วกลับขั้วหลังจากที่โมดูลกลับสู่อุณหภูมิห้องแล้วเท่านั้น โดยทั่วไปหลังจากช่วงคูลดาวน์ 10 ถึง 15 นาที

การควบแน่นและการคุ้มครองสิ่งแวดล้อม

การทำงานที่ต่ำกว่าจุดน้ำค้างโดยรอบจะทำให้เกิดการควบแน่นที่ด้านเย็น ความชื้นที่เข้าไปสามารถลดประสิทธิภาพการระบายความร้อนและกัดกร่อนการเชื่อมต่อภายในเมื่อเวลาผ่านไป มาตรการป้องกัน ได้แก่ การพันฉนวนกันความร้อน การปิดผนึกสารประกอบสำหรับการปลูก การเคลือบที่ไม่ชอบน้ำ และช่องระบายน้ำที่ออกแบบไว้ ควรหลีกเลี่ยงการใช้ในสภาพแวดล้อมที่มีก๊าซกัดกร่อน เว้นแต่โมดูลจะถูกห่อหุ้มไว้อย่างสมบูรณ์

การบำรุงรักษา อายุการใช้งาน และการป้องกันความล้มเหลว

เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกเป็นอุปกรณ์ที่เชื่อถือได้โดยเนื้อแท้ โดยมีเวลาเฉลี่ยระหว่างความล้มเหลวซึ่งมักอ้างถึงในช่วง 100,000 ถึง 200,000 ชั่วโมงภายใต้สภาวะที่เอื้ออำนวย อย่างไรก็ตาม อายุการใช้งานจริงขึ้นอยู่กับแอมพลิจูดของการหมุนเวียนตามความร้อน โปรไฟล์ไดรฟ์ปัจจุบัน และปัจจัยด้านสิ่งแวดล้อมเป็นอย่างมาก

แนวทางปฏิบัติในการตรวจสอบตามปกติ

• ตรวจสอบสภาพของจาระบีระบายความร้อนทุกๆ หกเดือน ใช้ใหม่หากพบว่าแห้งหรือแตก
• ทำความสะอาดครีบฮีทซิงค์ฝั่งร้อนด้วยลมอัดเพื่อรักษาการไหลเวียนของอากาศและความสามารถในการปฏิเสธความร้อน
• ตรวจสอบความเสถียรของอุณหภูมิระหว่างการทำงาน - ความผันผวนที่เพิ่มขึ้นอาจบ่งบอกถึงการเสื่อมสภาพของอินเทอร์เฟซในการระบายความร้อนหรือความล้าของโมดูล
• ตรวจสอบกระแสไฟที่จุดปฏิบัติการ กระแสไฟฟ้าที่เพิ่มขึ้นสำหรับภาระความร้อนเท่ากันแสดงว่ามีความต้านทานภายในเพิ่มขึ้น

โหมดความล้มเหลวทั่วไป

ความเครียดจากความร้อนจากการหมุนเวียนซ้ำๆ ระหว่างสถานะร้อนและเย็นยังคงเป็นกลไกการย่อยสลายที่โดดเด่น ความเหนื่อยล้าของข้อต่อประสานและการแตกร้าวของเม็ดเซมิคอนดักเตอร์สามารถเกิดขึ้นได้หลังจากหลายแสนรอบหากอุณหภูมิแกว่งมาก การใช้งานโมดูลที่เศษส่วนกระแสไฟต่ำและการรักษาอินเทอร์เฟซการระบายความร้อนที่เสถียรจะช่วยยืดอายุการใช้งานได้อย่างมาก

ความล้มเหลวที่เกี่ยวข้องกับความชื้น รวมถึงการกัดกร่อนและไฟฟ้าลัดวงจร สามารถป้องกันได้ด้วยการปิดผนึกและการควบแน่นที่เหมาะสม ในการใช้งานที่ด้านเย็นทำงานต่ำกว่าจุดน้ำค้าง การป้องกันความชื้นที่แข็งแกร่งไม่ใช่ทางเลือก แต่จำเป็นสำหรับการทำงานที่เชื่อถือได้ในระยะยาว
