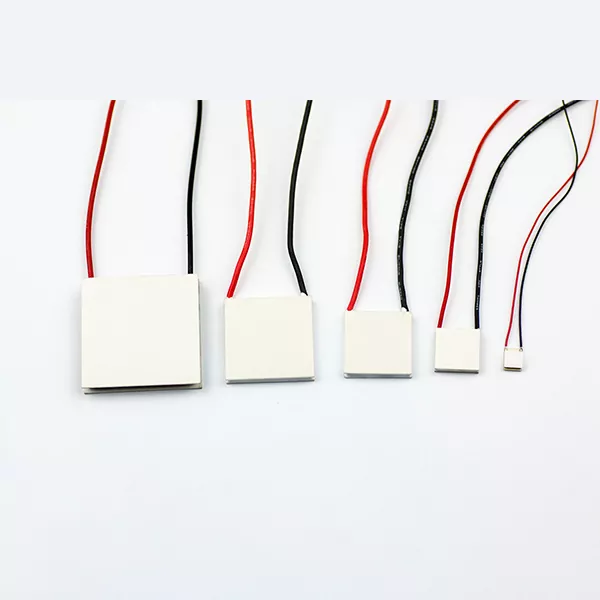

เอ็กซ์-เมอริตันจำหน่ายเทอร์โมอิเล็กทริกคูลเลอร์ทั่วไปสำหรับการใช้งานที่ต้องการปั๊มความร้อนปานกลางโดยไม่ต้องใช้คอมเพรสเซอร์ สารทำความเย็น หรือชิ้นส่วนที่เคลื่อนไหว หมวดนี้ครอบคลุมถึงโมดูลเทอร์โมอิเล็กทริกมาตรฐานใช้ในกล่องทำความเย็นแบบพกพา ตู้อิเล็กทรอนิกส์ขนาดเล็ก อุปกรณ์ในห้องปฏิบัติการ และงานที่คล้ายกันซึ่งความเรียบง่ายและขนาดกะทัดรัดมีความสำคัญมากกว่าประสิทธิภาพสูงสุด

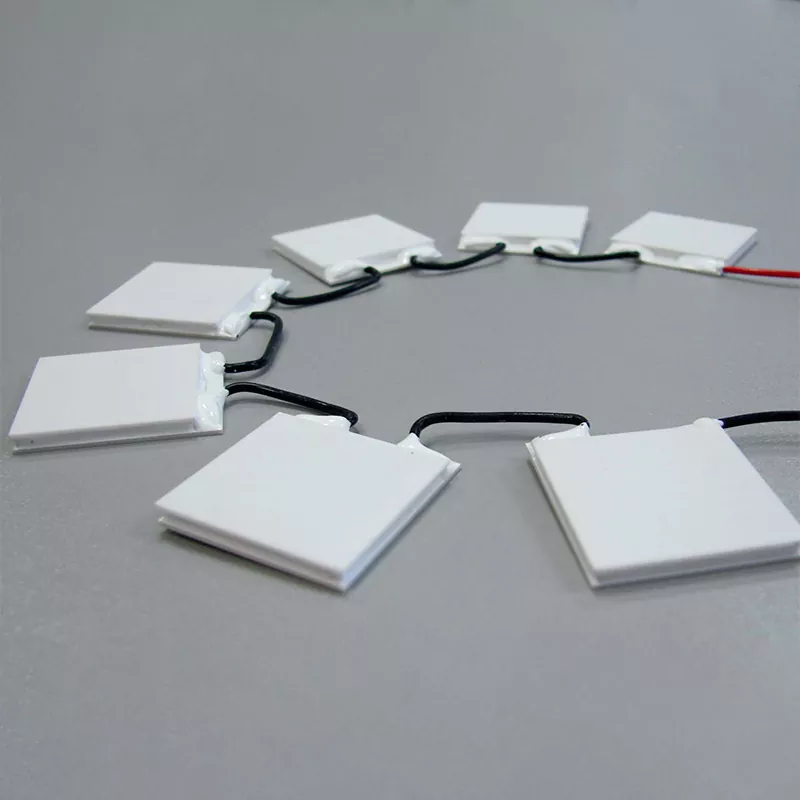

สำหรับโหลดความร้อนที่สูงกว่าประมาณ 60 W หรือสำหรับการใช้งานที่ต้องการความแตกต่างของอุณหภูมิที่มากขึ้นภายใต้โหลด ซีรีส์เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกความจุสูงของเราเหมาะกว่า หน้านี้เน้นช่วงวัตถุประสงค์ทั่วไป
เครื่องทำความเย็น TE ทั่วไปคือปั๊มความร้อนโซลิดสเตต เมื่อกระแสตรงไหลผ่านโมดูล หน้าเซรามิกด้านหนึ่งจะดูดซับความร้อน และอีกด้านจะปล่อยออกมา ต้องติดด้านระบายความร้อนเข้ากับแผงระบายความร้อน หากไม่มีการระบายความร้อนอย่างเหมาะสม อุณหภูมิของโมดูลจะเพิ่มขึ้นและประสิทธิภาพการทำความเย็นจะลดลงอย่างรวดเร็ว
ระบบระบายความร้อนที่สมบูรณ์ยังต้องการแหล่งพลังงาน DC และโดยปกติคือพัดลม เมื่อส่วนประกอบเหล่านี้ถูกรวมเข้าเป็นหน่วยเดียว มันจะกลายเป็นชุดประกอบเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริก เราสามารถจัดหาโมดูลเพียงอย่างเดียวหรือเป็นชุดประกอบสำเร็จรูปพร้อมแผงระบายความร้อนและพัดลมรวมอยู่ด้วย
|
พารามิเตอร์ |
ช่วงหรือตัวเลือก |
หมายเหตุ |
|
ปั้มความร้อนสูงสุด (Qmax) |
5 วัตต์ถึง 60 วัตต์ |
วัดที่ด้านร้อน 27°C ความแตกต่างของอุณหภูมิเป็นศูนย์ |
|
ความแตกต่างของอุณหภูมิสูงสุด (ΔTmax) |
65 เคถึง 72 เค |
ไม่มีการใช้ความร้อน |
|
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ |
3 โวลต์ถึง 24 โวลต์กระแสตรง |
ค่าทั่วไป: 5 V, 12 V, 24 V |
|
จัดอันดับปัจจุบัน |
1 A ถึง 6 A |
ขึ้นอยู่กับจำนวนและขนาดของเม็ดเซมิคอนดักเตอร์ |
|
ขีดจำกัดอุณหภูมิด้านร้อน |
สูงถึง 100°C |
การให้คะแนนที่สูงขึ้นตามคำขอ |
|
พื้นผิวเซรามิก |
อลูมินา (Al₂O₃) |
มาตรฐานสำหรับซีรีย์นี้ |
|
ความเรียบของพื้นผิว |
≤ 0.03 มม |
เพียงพอสำหรับวิธีการติดตั้งส่วนใหญ่ |
|
ประเภทบัดกรี |
บีสเอ็น |
ไร้สารตะกั่ว; ตัวเลือก PbSn สำหรับการใช้งานที่อุณหภูมิสูง |
|
ซีลปริมณฑล |
อีพ็อกซี่ |
ทนต่อความชื้น ไม่เป็นสนิม |
|
รอยเท้า |
15×15 มม. ถึง 40×40 มม |
ความหนา 3.3 มม. ถึง 4.0 มม |
|
ความยาวสายไฟ |
80 มม. ถึง 200 มม |
ฉนวนพีวีซีหรือเทฟลอน |
ค่าทั้งหมดจะถูกตรวจสอบเป็นชุด สามารถจัดส่งสรุปการทดสอบพร้อมกับคำสั่งซื้อแต่ละรายการได้
Qmax ไม่เหมือนกับพลังความเย็นที่ใช้ได้ Qmax จะถูกวัดเมื่ออุณหภูมิทั้งสองด้านไม่มีความแตกต่างกัน ในการทำงานจริงมีความแตกต่างเสมอ ตัวอย่างเช่น โมดูลที่มีพิกัด 30 W Qmax อาจจ่ายไฟเพียง 14 W เมื่อด้านเย็นอยู่ต่ำกว่าด้านร้อน 25 K ใช้กราฟประสิทธิภาพสำหรับจุดปฏิบัติการของคุณ ไม่ใช่ตัวเลข Qmax เพียงอย่างเดียว

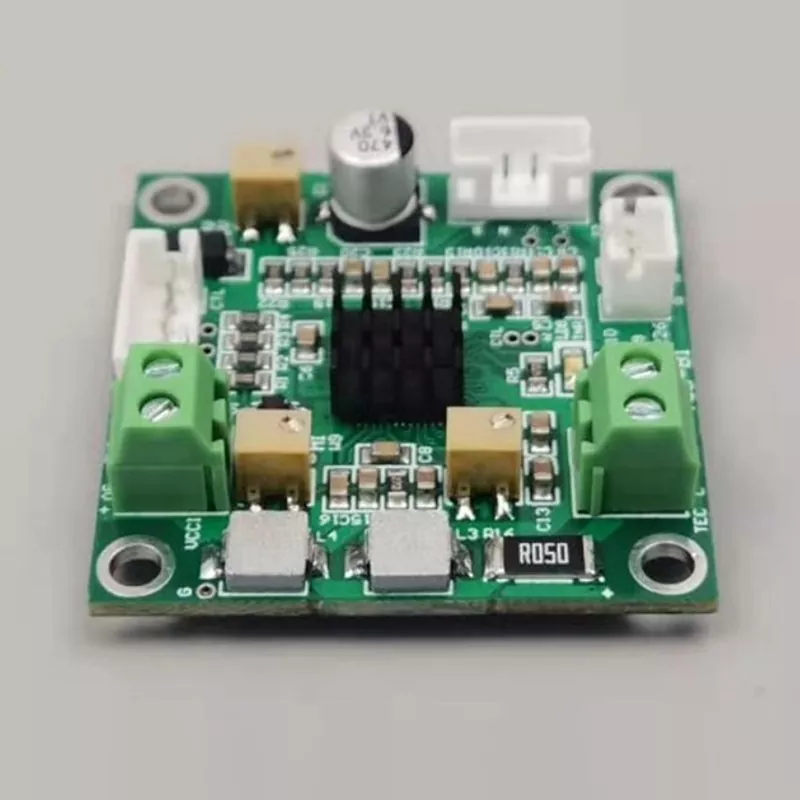

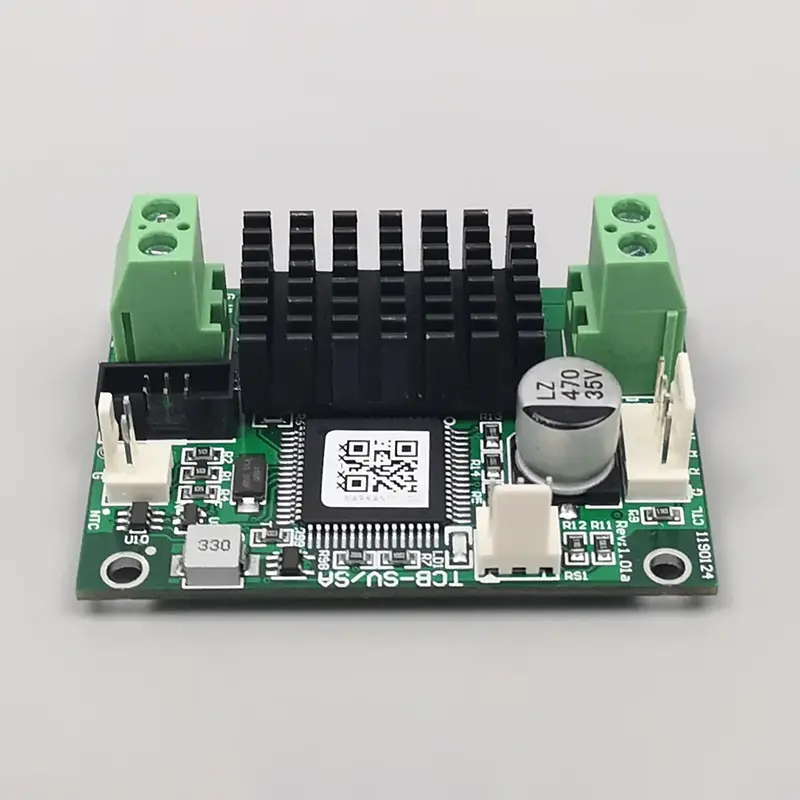

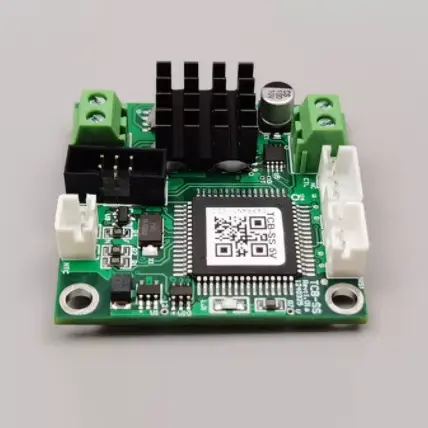

เมื่อการใช้งานต้องการอุณหภูมิด้านความเย็นที่มั่นคง ให้จับคู่เครื่องทำความเย็น TE ทั่วไปกับตัวควบคุมอุณหภูมิ ตัวควบคุมจะอ่านเซ็นเซอร์ เช่น เทอร์มิสเตอร์ NTC และปรับกระแสหรือแรงดันไฟฟ้าให้กับโมดูล วงจรป้อนกลับนี้จะชดเชยการเปลี่ยนแปลงของอุณหภูมิโดยรอบและภาระความร้อน
เทอร์โมสตัทเปิด-ปิดธรรมดาก็เพียงพอแล้วสำหรับเครื่องทำความเย็นแบบพกพา แนะนำให้ใช้ตัวควบคุมอุณหภูมิ PID สำหรับขั้นตอนในห้องปฏิบัติการ ตัวยึดตัวอย่าง หรือกระบวนการใดๆ ที่ต้องรักษาอุณหภูมิไว้ในช่วงความถี่แคบ เราขอแนะนำตัวควบคุมและเซ็นเซอร์ที่เข้ากันได้สำหรับโมดูลและชุดระบายความร้อนของคุณ
ภายในแต่ละโมดูล วัสดุเทอร์โมอิเล็กตริกที่ใช้บิสมัทเทลลูไรด์จะก่อตัวเป็นคู่เซมิคอนดักเตอร์ขนาดเล็กจำนวนมาก คู่เหล่านี้เชื่อมต่อกันด้วยไฟฟ้าแบบอนุกรมและประกบระหว่างแผ่นเซรามิกสองแผ่น แผ่นนี้ให้การแยกทางไฟฟ้าและพื้นผิวการติดตั้งที่เรียบ
สำหรับงานทำความเย็นทั่วไปส่วนใหญ่ องค์ประกอบของวัสดุมาตรฐานจะทำงานได้ดี หากโครงการของคุณต้องการการเปลี่ยนแปลงในช่วงอุณหภูมิการทำงานที่เหมาะสมที่สุด เราสามารถปรับสูตรวัสดุเทอร์โมอิเล็กทริกได้ นี่เป็นเรื่องปกติสำหรับการทำความเย็นทุกวัน แต่สามารถใช้ได้กับการสั่งซื้อแบบกำหนดเอง
อาเรย์ภายในได้รับการปกป้องโดยซีลอีพอกซีบางๆ ซีลจะป้องกันฝุ่นและความชื้นเล็กน้อย แต่ไม่ได้ออกแบบมาเพื่อการควบแน่นอย่างต่อเนื่องหรือการสัมผัสน้ำโดยตรง ในสภาพแวดล้อมที่ชื้นหรือกลางแจ้ง ให้ใช้ตู้ที่ปิดสนิทหรือขอการห่อหุ้มเพิ่มเติม
เอ็กซ์-เมอริตัน ผลิตเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกมานานกว่า 10 ปี พื้นที่การผลิตได้รับการดูแลให้เป็นสภาพแวดล้อมที่สะอาดเพื่อลดฝุ่นบนพื้นผิวเซรามิกและข้อต่อบัดกรี อุปกรณ์อัตโนมัติจะจัดการการวางเม็ดและการบัดกรีแบบรีโฟลว์
แต่ละชุดได้รับการทดสอบบนแพลตฟอร์มทดสอบเครื่องทำความเย็นเซมิคอนดักเตอร์โดยเฉพาะ ขั้นตอนการทดสอบประกอบด้วย:
|
รายการทดสอบ |
วิธี |
|
คิวแม็กซ์ |
สถานีทดสอบความร้อน ด้านร้อน 27°C สุญญากาศ |
|
∆Tสูงสุด |
การทดสอบขณะไม่มีโหลด |
|
ความต้านทานไฟฟ้า |
การวัด DC สี่สาย |
|
การตรวจสายตา |
ขยายการตรวจสอบรอยแตก ช่องว่าง และการวางแนวที่ไม่ตรง |
|
ความต้านทานของฉนวน |
500 VDC ระหว่างขั้วและเซรามิก |
บันทึกการผลิตจะถูกเก็บไว้เพื่อตรวจสอบย้อนกลับ เราสามารถจัดทำรายงานชุดพร้อมกับการจัดส่งแต่ละครั้ง ตัวอย่างการประเมินมีอยู่ก่อนคำสั่งซื้อตามปริมาณ
ก่อนที่จะเลือกเครื่องทำความเย็น TE ทั่วไป ให้ยืนยันประเด็นเหล่านี้:

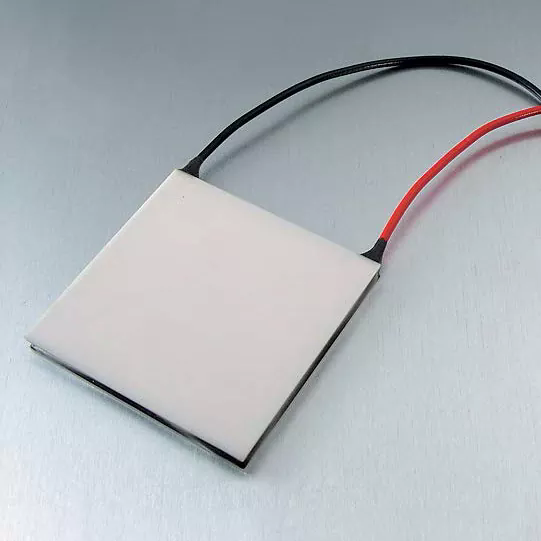

1. โหลดความร้อน – ประมาณความร้อนที่ต้องกำจัดออก เพิ่มระยะขอบ 50% ถึง 100% จากค่าที่คาดไว้
2. อุณหภูมิด้านเย็น – ยิ่งอุณหภูมิเป้าหมายสัมพันธ์กับสภาพแวดล้อมต่ำเท่าใด โมดูลก็จะสามารถสูบความร้อนได้น้อยลงเท่านั้น
3. แรงดันไฟฟ้ากระแสตรง – 12 V เป็นเรื่องปกติสำหรับการใช้งานแบบเคลื่อนที่, 24 V สำหรับตู้อุตสาหกรรม, 5 V สำหรับอุปกรณ์ USB ขนาดเล็ก
4. พื้นที่ประกอบ – รวมความหนาของโมดูล ตัวระบายความร้อน พัดลม และวัสดุเชื่อมต่อในการระบายความร้อนไว้ในความสูงทั้งหมด
5. สภาพแวดล้อม – ความชื้น ฝุ่น และการสั่นสะเทือนส่งผลต่อการซีลและอายุการใช้งาน
หากจุดใดไม่ชัดเจนกรุณาส่งรายละเอียดโครงการมาให้เรา เราจะแนะนำโมดูลและจัดเตรียมเส้นโค้งประสิทธิภาพ
ตู้แช่ไวน์และตู้เก็บไวน์แบบพกพา โมดูลขนาดกะทัดรัดและเงียบสงบสำหรับกล่องหุ้มฉนวนขนาดเล็กและตู้เย็นในรถยนต์
ตู้อิเล็กทรอนิกส์และตู้ควบคุม การระบายความร้อนเฉพาะจุดสำหรับแหล่งจ่ายไฟ ช่องใส่แบตเตอรี่ และตัวควบคุมแบบปิดผนึกซึ่งไม่สามารถเพิ่มการระบายอากาศได้
เครื่องใช้ไฟฟ้าขนาดเล็ก ตู้กดน้ำ ตู้แช่เครื่องดื่ม และอุปกรณ์ทำความเย็นส่วนบุคคลมักใช้โมดูลเดียวกับฮีทซิงค์และพัดลม
ขั้นตอนห้องปฏิบัติการและผู้ถือตัวอย่าง เมื่อใช้ร่วมกับตัวควบคุมอุณหภูมิและเทอร์มิสเตอร์ NTC โมดูลจะเก็บบล็อกตัวอย่างไว้ที่อุณหภูมิคงที่
ไม่เสมอไป เครื่องทำความเย็นแบบพกพาหลายตัวใช้งานโมดูลอย่างต่อเนื่องจากแหล่งจ่ายไฟ DC อุณหภูมิภายในลดลงจนกระทั่งความร้อนรั่วไหลเข้าเท่ากับความร้อนที่ถูกสูบออก เทอร์โมสตัทพื้นฐานช่วยประหยัดพลังงานแบตเตอรี่และป้องกันการระบายความร้อนเกิน
ฝั่งร้อนและเย็นสลับกัน โมดูลจะไม่เสียหายตราบใดที่กระแสและแรงดันไฟฟ้ายังอยู่ในพิกัด คุณสมบัตินี้มีประโยชน์สำหรับระบบที่ต้องการทั้งความร้อนและความเย็น
แผงระบายความร้อนจะต้องกระจายความร้อนที่ถูกสูบออกไปบวกกับกำลังไฟฟ้าเข้า กฎในทางปฏิบัติคือการปรับขนาดแผงระบายความร้อนเป็น 1.5 ถึง 2 เท่าของกำลังไฟฟ้าสูงสุดของโมดูล สำหรับโมดูล 12 V, 4 A (ระบบไฟฟ้า 48 W) ให้วางแผนสำหรับการนำความร้อนทั้งหมดออก 70 ถึง 100 W
มีโมดูลหลายขั้นตอนอยู่แต่ไม่ได้เป็นส่วนหนึ่งของช่วงทั่วไป การซ้อนจะช่วยลดภาระความร้อนที่ใช้งานได้และเพิ่มความซับซ้อน สำหรับงานทำความเย็นส่วนใหญ่ในแต่ละวัน โมดูลตัวเดียวที่มีแผงระบายความร้อนที่ดีจะทำงานได้ดีกว่า เราสามารถหารือเกี่ยวกับตัวเลือกหลายขั้นตอนสำหรับโครงการพิเศษได้
การผลิตมาตรฐานใช้บัดกรีไร้สารตะกั่วและวัสดุที่ตรงตามข้อกำหนด RoHS สามารถจัดเตรียมเอกสารประกอบการสั่งซื้อได้
ใช่. เราสามารถสร้างชุดประกอบเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกพร้อมโมดูล ตัวระบายความร้อน พัดลม และสายไฟ ซึ่งมักจะง่ายกว่าสำหรับลูกค้าที่ไม่ต้องการจัดการวัสดุเชื่อมต่อในการระบายความร้อนและติดตั้งด้วยตนเอง
