เครื่องควบคุมอุณหภูมิ ATC-M1 พร้อม PID วงจรสั้น

X-Meritan พัฒนาวัสดุเทอร์โมอิเล็กทริก เครื่องทำความเย็น ส่วนประกอบ NTC และเครื่องควบคุมอุณหภูมิสำหรับการจัดการความร้อนของเซมิคอนดักเตอร์ ตัวควบคุมอุณหภูมิ ATC-M1 ที่มี PID แบบวงจรสั้นผสมผสานบอร์ดขนาดกะทัดรัด 34 มม. x 20 มม. พร้อมระบบควบคุม PID แบบวงจรสั้น การตอบรับอุณหภูมิ NTC 10K และการควบคุมเอาต์พุต TEC สำหรับวัตถุขนาดเล็กที่มีความเฉื่อยทางความร้อนต่ำ ทำงานบนแรงดันไฟฟ้า 3.0V–5.0V DC รองรับช่วงอุณหภูมิเริ่มต้นที่ +10 ถึง +40 องศา C และมีอุณหภูมิที่ตั้งไว้เริ่มต้นจากโรงงานที่ 25 องศา C สามารถปรับอุณหภูมิได้ผ่านโพเทนชิออมิเตอร์ W9 หรืออินพุตแบบอะนาล็อก โดยมีความเสถียรในการควบคุมอุณหภูมิที่ระบุที่ 0.001 องศา C

คุณสมบัติที่สำคัญ

การควบคุม PID ระยะสั้น

เครื่องควบคุมอุณหภูมิ ATC-M1 ที่มี PID รอบสั้นใช้วิธีป้อนกลับ PID รอบสั้นที่ออกแบบมาสำหรับวัตถุขนาดเล็กที่มีความเฉื่อยทางความร้อนต่ำ การดำเนินการแก้ไขบ่อยครั้งช่วยให้ตัวควบคุมตอบสนองต่อการเปลี่ยนแปลงในสภาวะความร้อนของวัตถุที่ถูกควบคุม โดยไม่ต้องอาศัยการตอบสนองทางความร้อนที่มากขึ้นซึ่งเกี่ยวข้องกับระบบทั่วไป

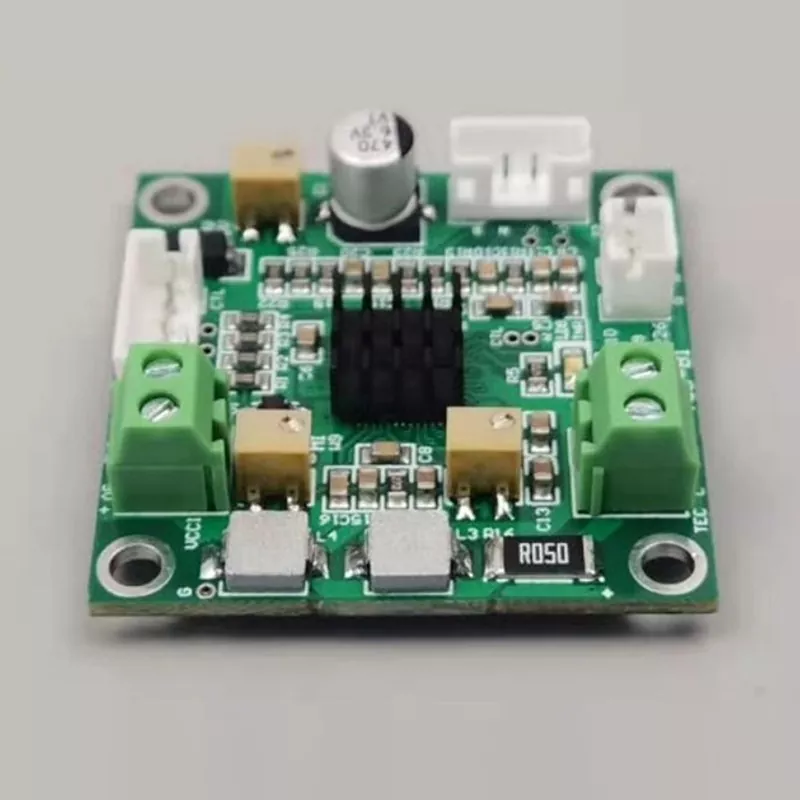

โครงสร้างบอร์ดขนาดกะทัดรัด

ด้วยขนาดเพียง 34 มม. x 20 มม. และความสูงรวม 15.5 มม. ATC-M1 จึงเหมาะกับชุดควบคุมความร้อนขนาดกะทัดรัด ฟอร์มแฟคเตอร์ขนาดเล็กมีความเกี่ยวข้องอย่างยิ่งกับโครงสร้างออปติคอล การตรวจจับ และอิเล็กทรอนิกส์ขนาดเล็ก ซึ่งพื้นที่ภายในมีจำกัด

การควบคุมเอาท์พุต TEC

คอนโทรลเลอร์ได้รับการออกแบบให้ทำงานกับส่วนประกอบระบายความร้อนแบบเทอร์โมอิเล็กทริก กระแสไฟ TEC สูงสุดคือ 2.5A ในขณะที่แรงดันไฟฟ้า TEC สูงสุดคือ 4.3V ที่แหล่งจ่ายไฟ 5V หรือ 2.5V ที่แหล่งจ่ายไฟ 3.3V ขีดจำกัดที่กำหนดไว้เหล่านี้เป็นพื้นฐานที่ชัดเจนสำหรับการจับคู่คอนโทรลเลอร์กับระบบ TEC ที่เกี่ยวข้อง

การตอบสนองอุณหภูมิ

เซ็นเซอร์ NTC 10K ใช้สำหรับการวัดอุณหภูมิและการตอบสนอง ความเสถียรในการควบคุมอุณหภูมิที่ระบุคือ 0.001 องศาเซลเซียส ซึ่งให้ความแม่นยำที่จำเป็นสำหรับการใช้งานที่การเปลี่ยนแปลงของอุณหภูมิเล็กน้อยอาจส่งผลต่อสภาพการทำงานของส่วนประกอบที่ไวต่ออุณหภูมิ

ข้อมูลทางเทคนิค

การเปรียบเทียบการออกแบบ

พื้นที่ใช้งาน

1. โฟโตนิกส์: X-Meritan ระบุการใช้งานโฟโตนิกส์ รวมถึงการระบายความร้อนของเครื่องตรวจจับ โครงสร้างตัวควบคุมขนาดกะทัดรัดและฟังก์ชันป้อนกลับอุณหภูมิเป็นองค์ประกอบควบคุมที่เหมาะสมสำหรับชุดทำความเย็นเทอร์โมอิเล็กทริกขนาดเล็ก

2. โทรคมนาคม: ขอบเขตการใช้งานของบริษัทรวมถึงการรักษาเสถียรภาพทางความร้อนและการระบายความร้อนของส่วนประกอบโทรคมนาคม การควบคุมอุณหภูมิที่แม่นยำสามารถรวมเข้ากับสถาปัตยกรรมการจัดการความร้อนขนาดกะทัดรัดได้

3. อุปกรณ์ทางการแพทย์: X-Meritan แสดงรายการเครื่องขยายสัญญาณ PCR และการใช้งานที่เกี่ยวข้องกับอุณหภูมิภายในยา การควบคุมอุณหภูมิเป็นส่วนสำคัญของระบบที่สภาวะการทำงานขึ้นอยู่กับสภาพแวดล้อมด้านความร้อนที่ได้รับการควบคุม

4. การตรวจจับการบินและอวกาศ: การใช้งานด้านการบินและอวกาศของบริษัทประกอบด้วยเซ็นเซอร์ตรวจจับน้ำแข็ง เซ็นเซอร์ฟลักซ์ความร้อน และเซ็นเซอร์ IR ส่วนประกอบควบคุมความร้อนขนาดกะทัดรัดสามารถเป็นส่วนหนึ่งของระบบตรวจจับที่ไวต่ออุณหภูมิได้

5. อิเล็กทรอนิกส์สำหรับยานยนต์: X-Meritan ยังระบุการรักษาเสถียรภาพทางความร้อนสำหรับ LiDAR, AR และเครื่องตรวจจับ ซึ่งขยายความเกี่ยวข้องของการควบคุมเทอร์โมอิเล็กทริกขนาดกะทัดรัดกับแอปพลิเคชันการตรวจจับยานยนต์และอิเล็กทรอนิกส์ ตัวควบคุมอุณหภูมิ ATC-M1 ที่มี PID รอบสั้นถือได้ว่าเป็นสถาปัตยกรรมการจัดการความร้อนขนาดกะทัดรัด โดยที่วัตถุควบคุมมีมวลความร้อนน้อย

บูรณาการระบบ

1. ขีดจำกัดทางไฟฟ้าของ TEC: ตัวควบคุมอุณหภูมิ ATC-M1 พร้อม PID รอบสั้น ทำงานภายในค่าแรงดันและกระแสสูงสุดที่ระบุ

2. การตอบสนองอุณหภูมิ: อินพุต 10K NTC ให้เส้นทางตอบกลับอุณหภูมิสำหรับระบบควบคุม

3. ช่วงอุณหภูมิ: ช่วงการควบคุมอุณหภูมิเริ่มต้นคือ +10 ถึง +40 องศาเซลเซียส โดยมีอุณหภูมิที่ตั้งไว้เริ่มต้นจากโรงงานที่ 25 องศาเซลเซียส

4. การตั้งค่าเอาต์พุต: แรงดันเอาต์พุตสูงสุดเริ่มต้นจากโรงงานคือ 2.0V ในขณะที่กระแสเอาต์พุตสูงสุดเริ่มต้นจากโรงงานคือ 1.0A

5. วิธีการปรับ: การปรับอุณหภูมิสามารถทำได้ผ่านโพเทนชิออมิเตอร์ W9 และรองรับอินพุตอุณหภูมิแบบอะนาล็อกด้วย

6. การกำหนดค่าผลิตภัณฑ์: สำหรับแอปพลิเคชันที่ต้องการการกำหนดค่าที่แตกต่างกัน X-Meritan ระบุว่าผลิตภัณฑ์สามารถผลิตได้ตามแบบหรือตัวอย่าง กระบวนการบริการประกอบด้วยการสื่อสารในระยะเริ่มต้น การยืนยันตัวอย่าง และการผลิตหลังจากการยืนยัน

ความสามารถ X-Meritan

ATC-M1 เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์เทคโนโลยีเทอร์โมอิเล็กทริกของ X-Meritan ซึ่งครอบคลุมวัสดุเทอร์โมอิเล็กทริก เครื่องทำความเย็นเทอร์โมอิเล็กทริก ชุดประกอบ TEC ส่วนประกอบ NTC และเครื่องควบคุมอุณหภูมิ โครงสร้างผลิตภัณฑ์นี้เชื่อมต่อบอร์ดควบคุมอุณหภูมิกับส่วนประกอบเทอร์โมอิเล็กทริกและองค์ประกอบการตรวจจับที่ใช้ในระบบการจัดการความร้อนขนาดกะทัดรัด

ห่วงโซ่เทคโนโลยีเทอร์โมอิเล็กทริกที่สมบูรณ์

ความสามารถของ X-Meritan ครอบคลุมถึงการพัฒนาวัสดุเทอร์โมอิเล็กทริก การปรับแต่งส่วนประกอบหลัก และการออกแบบโซลูชันการกระจายความร้อน สำหรับ ATC-M1 ขอบเขตทางเทคนิคนี้เกี่ยวข้องโดยตรงกับการควบคุมเอาต์พุต TEC, การตอบสนองอุณหภูมิ NTC และข้อกำหนดการจัดการความร้อนของส่วนประกอบอิเล็กทรอนิกส์และออปติคัลขนาดกะทัดรัด

5 ฟิลด์แอปพลิเคชันหลัก

X-Meritan รายงานการใช้งานในห้าสาขาหลัก ได้แก่ การสื่อสารด้วยไฟเบอร์ออปติก อุปกรณ์การแพทย์ทางอุตสาหกรรม อิเล็กทรอนิกส์ยานยนต์อัจฉริยะ เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค และสถาบันวิจัย พื้นที่การใช้งานเหล่านี้ให้ข้อมูลพื้นฐานทางเทคนิคที่เกี่ยวข้องสำหรับ ATC-M1 โดยเฉพาะอย่างยิ่งเมื่อจำเป็นต้องมีการระบายความร้อนด้วยเทอร์โมอิเล็กทริกขนาดกะทัดรัดและอุณหภูมิการทำงานที่ถูกควบคุม

ความร่วมมือของบริษัท Fortune 500

X-Meritan ระบุว่ามีความร่วมมือกับบริษัทที่ติดอันดับ Fortune 500 และห้องปฏิบัติการหลักระดับชาติหลายแห่ง ประสบการณ์นี้เกี่ยวข้องกับการพัฒนาและการประยุกต์ใช้ส่วนประกอบเทอร์โมอิเล็กทริกและเทคโนโลยีการควบคุมอุณหภูมิที่ใช้ในระบบอิเล็กทรอนิกส์และการจัดการความร้อนเฉพาะทาง

กระบวนการผลิตที่หลากหลาย

อุปกรณ์การผลิตที่ระบุโดย X-Meritan ได้แก่ เตาจุ่มดีบุก เครื่องแม่พิมพ์สวิงแบบสั่น เครื่องเชื่อม เตาอบ เครื่องจ่าย เครื่องซีลอัตโนมัติ อุปกรณ์บัดกรีแบบรีโฟลว์ และเครื่องพิมพ์อัตโนมัติเต็มรูปแบบ กระบวนการผลิตเหล่านี้สนับสนุนการผลิตส่วนประกอบที่เกี่ยวข้องกับเทอร์โมอิเล็กทริกและผลิตภัณฑ์ควบคุมอุณหภูมิแบบอิเล็กทรอนิกส์

การกระจายตลาดยุโรป 55%

X-Meritan รายงานว่ายุโรปคิดเป็น 55% ของการกระจายตลาดต่างประเทศ ในขณะที่อเมริกาเหนือคิดเป็น 15% เอเชียตะวันออกเฉียงใต้ 15% และตลาดอื่น ๆ 15% พื้นหลังการใช้งานในระดับสากลสนับสนุนประสบการณ์ของบริษัทในการจัดหาผลิตภัณฑ์เทอร์โมอิเล็กทริกและการจัดการอุณหภูมิสำหรับสภาพแวดล้อมทางเทคนิคที่แตกต่างกัน

6. การสนับสนุนโซลูชั่นระบายความร้อนแบบรวม

นอกเหนือจากส่วนประกอบควบคุมอุณหภูมิแต่ละชิ้นแล้ว X-Meritan ยังมีการออกแบบโซลูชันการกระจายความร้อนและการสนับสนุนการเลือกผลิตภัณฑ์ ซึ่งช่วยให้สามารถพิจารณาตัวควบคุมอุณหภูมิ ATC-M1 ที่มี PID รอบสั้นร่วมกับเครื่องทำความเย็นเทอร์โมอิเล็กทริก ส่วนประกอบ NTC และข้อกำหนดการจัดการความร้อนที่เกี่ยวข้อง แทนที่จะเป็นแผงควบคุมแบบแยกส่วน

คำถามที่พบบ่อย

ถาม: ATC-M1 ใช้เซ็นเซอร์วัดอุณหภูมิประเภทใด

ตอบ: ใช้เซ็นเซอร์อุณหภูมิ NTC 10K สำหรับการวัดอุณหภูมิและการตอบสนอง

ถาม: ความเสถียรในการควบคุมอุณหภูมิคืออะไร?

ตอบ: ความเสถียรของการควบคุมอุณหภูมิที่ระบุคือ 0.001 องศาเซลเซียส

ถาม: กระแส TEC สูงสุดคือเท่าใด

ตอบ: กระแส TEC สูงสุดคือ 2.5A

ถาม: คอนโทรลเลอร์มีขนาดเท่าไหร่?

ตอบ: ตัวควบคุมอุณหภูมิ ATC-M1 ที่มี PID รอบสั้นมีขนาดบอร์ด 34 มม. x 20 มม. โดยมีความสูงรวม 15.5 มม.

ถาม: การตั้งค่าอุณหภูมิเริ่มต้นคืออะไร?

ตอบ: อุณหภูมิที่ตั้งไว้เริ่มต้นจากโรงงานคือ 25 องศาเซลเซียส โดยมีช่วงการควบคุมเริ่มต้นที่ +10 ถึง +40 องศาเซลเซียส

ถาม: X-Meritan สามารถพัฒนาผลิตภัณฑ์ตามแบบหรือตัวอย่างได้หรือไม่

ก. ใช่. X-Meritan ระบุว่าสามารถผลิตผลิตภัณฑ์ตามแบบหรือตัวอย่าง โดยมีการยืนยันตัวอย่างก่อนการผลิต
