เครื่องควบคุมอุณหภูมิ TCB-SA สำหรับ Micro TEC

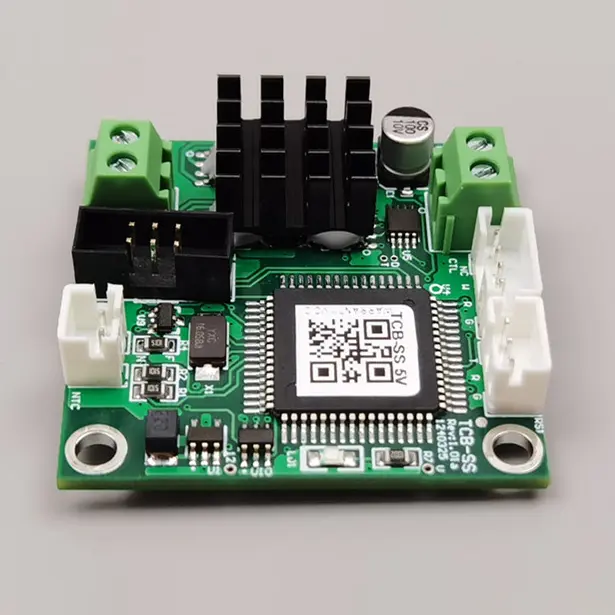

X-Meritan เป็นผู้จัดหาเครื่องควบคุมอุณหภูมิ TCB-SA ขนาดกะทัดรัดสำหรับ Micro TEC เพื่อตอบสนองความต้องการในการทำความเย็นที่เข้มงวดของบรรจุภัณฑ์โฟโตนิกส์และไมโครอิเล็กทรอนิกส์ สร้างขึ้นโดยใช้ IC การจัดการ TEC ระดับไฮเอนด์โดยเฉพาะ บอร์ดนี้จ่ายกระแสไฟฟ้าที่ขับเคลื่อนด้วย DC แทนที่จะเป็นพัลส์ไม่ต่อเนื่อง สร้างสภาพแวดล้อมทางความร้อนที่ปราศจากการกระเพื่อมโดยสิ้นเชิง ออกแบบมาเพื่อเชื่อมต่อกับเทอร์มิสเตอร์ NTC 10kΩ โดยธรรมชาติ TCB-SA จะรักษาอุณหภูมิเป้าหมายด้วยความแม่นยำ 0.01°C ตลอดช่วงการควบคุมที่กว้างตั้งแต่ -20°C ถึง +100°C

ความท้าทายในการควบคุมความร้อนได้รับการแก้ไขแล้ว

ตัวควบคุม PWM (การปรับความกว้างพัลส์) แบบดั้งเดิมนำเสนอการสลับแรงดันไฟฟ้าที่รุนแรงซึ่งสร้างความล้าจากการหมุนเวียนเนื่องจากความร้อน สัญญาณรบกวนทางไฟฟ้า และการแตกหักระดับไมโครในองค์ประกอบ TEC ขนาดเล็กพิเศษ เครื่องควบคุมอุณหภูมิ TCB-SA สำหรับ Micro TEC ใช้แนวทางทางวิศวกรรมที่แตกต่างกันโดยพื้นฐานเพื่อปกป้องเครื่องทำความเย็นขนาดเล็กที่ละเอียดอ่อนในขณะที่ล็อกความเสถียรในระดับต่ำกว่า:

การส่งกระแสไฟ DC อย่างต่อเนื่อง: จ่ายพลังงานที่สะอาดและต่อเนื่องให้กับ micro-TEC สิ่งนี้ทำให้การไล่ระดับความร้อนราบรื่นขึ้น กำจัดสัญญาณรบกวนความถี่สูงในเครื่องตรวจจับแบบออปติคัลที่มีความละเอียดอ่อน และยืดอายุการใช้งานของ TEC ได้อย่างมาก

การเพิ่มประสิทธิภาพมวลความร้อนระดับจุลภาค: อัลกอริธึม PID ออนบอร์ดได้รับการปรับแต่งอย่างชัดเจนเพื่อการตอบสนองความร้อนอย่างรวดเร็วในโหลดความร้อนเพียงเล็กน้อย ป้องกันอุณหภูมิเกินพิกัดอย่างรุนแรงในระหว่างทางลาดที่ตั้งไว้อย่างรวดเร็ว

ความน่าเชื่อถือระดับเลเซอร์ที่ได้รับการพิสูจน์แล้ว: ผ่านการทดสอบภาคสนามกับตัวรับส่งสัญญาณแสงความหนาแน่นสูงและไดโอดเลเซอร์อุตสาหกรรม โดยรักษาการสอบเทียบที่สม่ำเสมอตลอดชั่วโมงการทำงานนับล้านชั่วโมง

Low-Profile Footprint: ฟอร์มแฟคเตอร์ขนาดกะทัดรัดช่วยให้ติดตั้งได้โดยตรงติดกับส่วนประกอบย่อยแบบออปติคัล ช่วยลดความยาวสายสัญญาณและความล่าช้าของลูปเซ็นเซอร์

ข้อมูลจำเพาะทางเทคนิค

แอปพลิเคชันเป้าหมาย

• การรักษาเสถียรภาพของเลเซอร์ไดโอด ป้องกันการเบี่ยงเบนของความยาวคลื่นและความผันผวนของพลังงานแสงในไฟเบอร์เลเซอร์ เลเซอร์ปั๊ม และเลเซอร์ไดโอดตรวจจับก๊าซ

• ออปติคัลเซนเซอร์ความแม่นยำสูง ทำให้อาร์เรย์โฟโตไดโอด สเปกโตรมิเตอร์ และ APD มีความเสถียร เพื่อลดกระแสมืดและสัญญาณรบกวนความร้อนในสภาพแวดล้อมทางแสงที่มีสัญญาณต่ำ

• การวิจัยเซมิคอนดักเตอร์และควอนตัม ให้การทำความเย็นเฉพาะจุดระดับไมโครภายในฟิกซ์เจอร์ทดสอบในห้องปฏิบัติการที่มีพื้นที่จำกัดซึ่งต้องการความแม่นยำต่ำกว่าระดับ

ข้อได้เปรียบด้านการผลิต

การผลิตภายในองค์กรโดยเฉพาะ: การกำกับดูแลโดยตรงจากการจัดวางส่วนประกอบ SMT ไปจนถึงการทดสอบความร้อนขั้นสุดท้ายรับประกันความสม่ำเสมอของหน่วยต่อหน่วย

การสนับสนุนด้านวิศวกรรมแอปพลิเคชัน: ทีมงานของเราช่วยเหลือโดยตรงกับการสร้างแบบจำลองลูปความร้อน การปรับตำแหน่งเซ็นเซอร์ให้เหมาะสม และการเขียนโปรแกรมเซ็ตพอยต์แบบกำหนดเอง

สถาปัตยกรรมประสิทธิภาพสูง: มอบประสิทธิภาพการแปลงพลังงานมากกว่า 90% ช่วยลดการสร้างความร้อนภายในบอร์ดภายในกล่องปิดผนึกของลูกค้า

คำถามที่พบบ่อย

เหตุใดการส่งพลังงานอย่างต่อเนื่องจึงมีความสำคัญสำหรับไมโคร TEC เมื่อเปรียบเทียบกับสวิตช์ PWM มาตรฐาน

TEC ระดับไมโครมีส่วนตัดขวางขององค์ประกอบที่บางมาก พลังงาน PWM จะหมุนเวียนคู่เซมิคอนดักเตอร์อย่างรวดเร็วระหว่างร้อนและเย็น ทำให้เกิดความเครียดที่ไม่ตรงกันของ CTE (สัมประสิทธิ์การขยายตัวทางความร้อน) ซึ่งทำให้จุดเชื่อมต่อเสื่อมลงเมื่อเวลาผ่านไป ไดรฟ์ DC ต่อเนื่องของ TCB-SA ขจัดความเหนื่อยล้าในการหมุนเชิงกลโดยสิ้นเชิง

สามารถกำหนดค่าตัวควบคุมอุณหภูมิ TCB-SA สำหรับ Micro TEC ล่วงหน้าสำหรับเซ็ตพอยต์เฉพาะก่อนจัดส่งได้หรือไม่

ใช่. แม้ว่าเป้าหมายเริ่มต้นจากโรงงานคือ 25°C แต่ X-Meritan สามารถแฟลชจุดที่ตั้งอุณหภูมิเริ่มต้นที่ปรับแต่งไปยังเฟิร์มแวร์ในระหว่างการผลิตตามข้อกำหนดแพ็คเกจออปติกของคุณ

เซ็นเซอร์อุณหภูมิใดที่ทำงานได้ดีที่สุดกับบอร์ดนี้?

บอร์ดได้รับการปรับเทียบจากโรงงานสำหรับเทอร์มิสเตอร์ NTC มาตรฐาน 10kΩ (ค่า B=3950) ซึ่งให้การตอบสนองความร้อนที่รวดเร็วและมีความไวสูงในช่วงการควบคุม −20∘C ถึง +100∘C

คอนโทรลเลอร์นี้รองรับการทำความร้อนและความเย็นแบบสองทิศทางหรือไม่

ใช่. IC ไดรเวอร์เฉพาะจัดการทิศทางกระแสโดยกำเนิดเพื่อให้ทั้งการทำความเย็นและการทำความร้อนแบบแอคทีฟ โดยรักษาความเสถียรของเซ็ตพอยต์ภายใน ±0.01∘C โดยไม่คำนึงถึงการเปลี่ยนแปลงของอุณหภูมิโดยรอบ
