เหตุใดเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกจึงต้องการการปฏิเสธความร้อนอย่างมีประสิทธิภาพที่ด้านร้อน

วิศวกรออกแบบกำลังสร้างต้นแบบเครื่องทำความเย็นตัวอย่างทางการแพทย์ขนาดกะทัดรัดโดยใช้เทอร์โมอิเล็กทริกคูลเลอร์. ด้านเย็นถึงอุณหภูมิเป้าหมายภายในไม่กี่นาทีระหว่างการทดสอบแบบตั้งโต๊ะ แต่เมื่อติดตั้งยูนิตในตู้ อุณหภูมิด้านเย็นจะเริ่มลอยขึ้นและไม่คงที่เลย วิศวกรตรวจสอบกระแส TEC ฉนวน และลูปควบคุม ทุกอย่างดูถูกต้อง ปัญหาไม่ได้อยู่ที่ด้านความเย็นเลย มันอยู่ฝั่งร้อน ความร้อนที่ถูกปฏิเสธโดย TEC ไม่ได้ถูกกำจัดอย่างมีประสิทธิภาพ และความร้อนนั้นกำลังนำกลับผ่านโมดูล ซึ่งทำให้ความสามารถในการทำความเย็นลดลง นี่เป็นข้อผิดพลาดเดียวที่พบบ่อยที่สุดในการออกแบบการระบายความร้อนด้วยเทอร์โมอิเล็กทริก และถือเป็นข้อผิดพลาดที่มีค่าใช้จ่ายสูง สำหรับวิศวกรฝ่ายจัดซื้อและนักพัฒนาผลิตภัณฑ์ การทำความเข้าใจว่าเหตุใดการปฏิเสธความร้อนที่ด้านร้อนจึงเป็นสิ่งสำคัญคือความแตกต่างระหว่างผลิตภัณฑ์ที่ใช้งานได้กับผลิตภัณฑ์ที่ใช้งานไม่ได้ในภาคสนาม

คู่มือนี้เขียนขึ้นสำหรับผู้ซื้อและวิศวกรที่จัดหาเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกและส่วนประกอบการจัดการระบายความร้อนที่เกี่ยวข้อง เราจะอธิบายสมดุลทางความร้อนของ TEC เหตุใดด้านร้อนจึงเป็นปัจจัยจำกัดประสิทธิภาพการทำความเย็น การเลือกตัวระบายความร้อนและพัดลมส่งผลต่อผลลัพธ์อย่างไร ข้อกำหนดเฉพาะที่ควรรวมไว้ในใบสั่งซื้อ และวิธีการประเมินซัพพลายเออร์ นอกจากนี้เรายังจะให้พารามิเตอร์ผลิตภัณฑ์โดยละเอียดจากโรงงานของเราที่ Fuzhou X-Meritan Technology Co., Ltd. ไม่ว่าคุณจะออกแบบตู้แช่เครื่องดื่ม โมดูลเลเซอร์ อุปกรณ์ทางการแพทย์ หรือตู้อิเล็กทรอนิกส์ คู่มือนี้จะช่วยคุณระบุระบบทำความเย็นแบบเทอร์โมอิเล็กทริกที่ทำงานได้อย่างน่าเชื่อถือ

สารบัญ

• 1. เทอร์โมอิเล็กทริกคูลเลอร์คืออะไร และมันเคลื่อนย้ายความร้อนได้อย่างไร?
• 2. เหตุใดด้านที่ร้อนจึงเป็นปัจจัยจำกัดประสิทธิภาพการทำความเย็น?
• 3. จะเกิดอะไรขึ้นเมื่อการปฏิเสธความร้อนไม่เพียงพอ?
• 4. คุณจะระบุระบบปฏิเสธความร้อนที่เหมาะสมได้อย่างไร?
• 5. คุณจะประเมินซัพพลายเออร์เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกอย่างไร
• 6. พารามิเตอร์ผลิตภัณฑ์หลักจากโรงงานของเราคืออะไร?
• 7. คำถามที่พบบ่อย (FAQ)
• 8. บทสรุป

1. เทอร์โมอิเล็กทริกคูลเลอร์คืออะไร และมันเคลื่อนย้ายความร้อนได้อย่างไร?

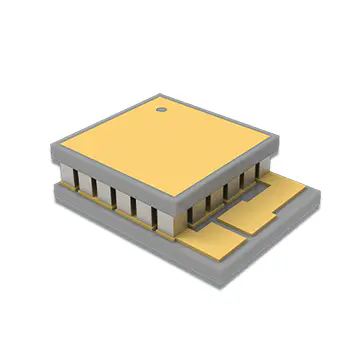

เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกหรือที่เรียกว่าโมดูล Peltier คือปั๊มความร้อนแบบโซลิดสเตตที่จะถ่ายเทความร้อนจากด้านหนึ่งของอุปกรณ์ไปยังอีกด้านหนึ่งเมื่อมีการจ่ายกระแสไฟฟ้า โมดูลประกอบด้วยอาร์เรย์ของเม็ดเซมิคอนดักเตอร์ ซึ่งโดยทั่วไปคือบิสมัทเทลลูไรด์ ประกบอยู่ระหว่างพื้นผิวเซรามิกสองแผ่น เมื่อกระแสไหลผ่านเม็ด อิเล็กตรอนจะดูดซับความร้อนที่ทางแยกหนึ่งแล้วปล่อยไปที่อีกทางหนึ่ง ด้านที่ดูดซับความร้อนจะเย็น และด้านที่ระบายความร้อนจะร้อน ไม่มีชิ้นส่วนที่เคลื่อนไหว ไม่มีสารทำความเย็น และไม่มีคอมเพรสเซอร์ โมดูลนี้มีขนาดกะทัดรัด เงียบ และสามารถควบคุมได้อย่างแม่นยำ ตารางด้านล่างสรุปลักษณะการทำงานพื้นฐานของเทอร์โมอิเล็กทริกคูลเลอร์

ที่ฝูโจว X-Meritan Technology Co., Ltd.โรงงานของเราผลิตเทอร์โมอิเล็กทริกคูลเลอร์สำหรับการใช้งานทำความเย็นที่หลากหลาย เราเข้าใจว่าโมดูลเป็นเพียงส่วนหนึ่งของระบบเท่านั้น การปฏิเสธความร้อนในด้านที่ร้อนมีความสำคัญเท่าเทียมกัน และเราทำงานร่วมกับลูกค้าของเราเพื่อให้แน่ใจว่าระบบระบายความร้อนทั้งหมดได้รับการออกแบบเพื่อความสำเร็จ

2. เหตุใดด้านที่ร้อนจึงเป็นปัจจัยจำกัดประสิทธิภาพการทำความเย็น?

เหตุผลพื้นฐานที่ด้านร้อนเป็นปัจจัยจำกัดคือกฎข้อแรกของอุณหพลศาสตร์ Thermoelectric Cooler ไม่ทำลายความร้อน มันขยับมัน ความร้อนที่ดูดซับในด้านเย็น (Qc) บวกกับพลังงานไฟฟ้าที่ใช้โดยโมดูล (พิน) จะต้องถูกปฏิเสธในด้านร้อน (Qh) ความสัมพันธ์นั้นเรียบง่าย: Qh = Qc + Pin ซึ่งหมายความว่าด้านที่ร้อนจะมีความร้อนให้ปฏิเสธมากกว่าที่ด้านเย็นจะดูดซับอยู่เสมอ ในโมดูลทั่วไปที่ทำงานที่ COP 0.5 ความร้อนที่ถูกปฏิเสธจากด้านร้อนจะเป็นสามเท่าของความสามารถในการทำความเย็น หากด้านที่ร้อนไม่สามารถปฏิเสธความร้อนนี้ได้ อุณหภูมิของด้านที่ร้อนก็จะสูงขึ้น และเมื่ออุณหภูมิด้านร้อนเพิ่มขึ้น ความแตกต่างของอุณหภูมิทั่วทั้งโมดูลจะเพิ่มขึ้น ซึ่งจะลดความสามารถในการทำความเย็นและประสิทธิภาพของโมดูล ตารางด้านล่างแสดงสมดุลทางความร้อนสำหรับ TEC ทั่วไป

ที่โรงงานของเรา เราช่วยให้ลูกค้าเข้าใจสมดุลทางความร้อนนี้ เรานำเสนอเส้นโค้งประสิทธิภาพโดยละเอียดที่แสดงให้เห็นว่าความสามารถในการทำความเย็นเปลี่ยนแปลงไปอย่างไรตามอุณหภูมิด้านที่ร้อน นอกจากนี้เรายังให้คำแนะนำเกี่ยวกับขนาดแผงระบายความร้อนและการเลือกพัดลมเพื่อให้แน่ใจว่าด้านที่ร้อนสามารถปฏิเสธความร้อนที่ต้องการได้ เป้าหมายของเราคือการช่วยให้ลูกค้าของเราออกแบบระบบที่สามารถบรรลุอุณหภูมิด้านความเย็นที่ต้องการได้อย่างน่าเชื่อถือ

3. จะเกิดอะไรขึ้นเมื่อการปฏิเสธความร้อนไม่เพียงพอ?

เมื่อการปฏิเสธความร้อนในด้านที่ร้อนไม่เพียงพอ จะเกิดผลกระทบเชิงลบตามมา ผลกระทบแรกคือการเพิ่มขึ้นของอุณหภูมิด้านที่ร้อน ซึ่งจะช่วยลดความแตกต่างของอุณหภูมิที่โมดูลสามารถรักษาได้ ซึ่งหมายความว่าอุณหภูมิด้านความเย็นจะสูงขึ้น ผลประการที่สองคือความสามารถในการทำความเย็นลดลง เมื่ออุณหภูมิด้านร้อนสูงขึ้น ความสามารถของโมดูลในการปั๊มความร้อนจะลดลง ผลกระทบประการที่สามคือการใช้พลังงานเพิ่มขึ้น โมดูลจะต้องทำงานหนักขึ้นเพื่อรักษาอุณหภูมิด้านความเย็น ซึ่งจะเพิ่มกำลังไฟฟ้าเข้า ผลกระทบที่สี่คือความน่าเชื่อถือที่ลดลง อุณหภูมิด้านร้อนที่สูงจะเร่งการเสื่อมสภาพของโมดูลและวัสดุเชื่อมต่อในการระบายความร้อน ในกรณีร้ายแรง โมดูลอาจมีความร้อนมากเกินไปและทำงานล้มเหลว ตารางด้านล่างสรุปผลกระทบของการปฏิเสธความร้อนที่ไม่เพียงพอ

ที่ X-Meritan เราได้เห็นหลายกรณีที่ระบบล้มเหลวไม่ใช่เพราะ TEC ไม่เพียงพอ แต่เป็นเพราะการปฏิเสธความร้อนไม่เพียงพอ เราทำงานร่วมกับลูกค้าของเราเพื่อหลีกเลี่ยงปัญหาเหล่านี้โดยการจัดหาโซลูชั่นระบายความร้อนแบบครบวงจร รวมถึงแผงระบายความร้อน พัดลม และวัสดุเชื่อมต่อในการระบายความร้อน ทีมวิศวกรของเราสามารถช่วยคุณคำนวณความสามารถในการปฏิเสธความร้อนที่ต้องการ และเลือกส่วนประกอบที่เหมาะสม

4. คุณจะระบุระบบปฏิเสธความร้อนที่เหมาะสมได้อย่างไร?

การระบุระบบขจัดความร้อนที่เหมาะสมต้องใช้แนวทางที่เป็นระบบ ขั้นตอนแรกคือการกำหนดความร้อนทั้งหมดที่จะปฏิเสธ (Qh) นี่คือผลรวมของความสามารถในการทำความเย็น (Qc) และกำลังไฟฟ้าเข้า (พิน) ขั้นตอนที่สองคือการกำหนดอุณหภูมิด้านร้อนสูงสุดที่อนุญาต โดยทั่วไปคืออุณหภูมิโดยรอบบวกกับอุณหภูมิที่เพิ่มขึ้นทั่วแผงระบายความร้อน ขั้นตอนที่สามคือการเลือกแผงระบายความร้อนที่มีความต้านทานความร้อนที่สามารถเพิ่มอุณหภูมิได้ตามต้องการตามการไหลของอากาศที่มีอยู่ ขั้นตอนที่สี่คือการเลือกพัดลมที่มีการไหลเวียนของอากาศและแรงดันคงที่เพียงพอ ขั้นตอนที่ห้าคือการเลือกวัสดุเชื่อมต่อในการระบายความร้อนซึ่งจะช่วยลดความต้านทานการสัมผัสระหว่างโมดูลและตัวระบายความร้อน ตารางด้านล่างสรุปกระบวนการข้อกำหนด

ที่โรงงานของเรา เรามีโซลูชั่นระบายความร้อนแบบครบวงจรสำหรับเครื่องทำความเย็นเทอร์โมอิเล็กทริกของเรา เราสามารถจัดหาแผงระบายความร้อนที่มีรูปทรงครีบที่เหมาะสมที่สุด พัดลมที่มีเสียงรบกวนต่ำและการไหลเวียนของอากาศสูง และวัสดุเชื่อมต่อในการระบายความร้อนที่มีค่าการนำไฟฟ้าสูง ทีมวิศวกรของเราสามารถช่วยในกระบวนการกำหนดคุณสมบัติและให้การคำนวณความร้อนโดยละเอียดสำหรับการใช้งานของคุณได้

5. คุณจะประเมินซัพพลายเออร์เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกอย่างไร

การประเมินซัพพลายเออร์เทอร์โมอิเล็กทริกคูลเลอร์และส่วนประกอบการจัดการระบายความร้อนต้องมุ่งเน้นไปที่คุณภาพผลิตภัณฑ์ ความเชี่ยวชาญด้านความร้อน ความสามารถในการทดสอบ และการสนับสนุนทางเทคนิค ซัพพลายเออร์จะต้องมีความสามารถในการผลิตโมดูลที่มีประสิทธิภาพสม่ำเสมอ ต้องมีความเชี่ยวชาญในการออกแบบระบบระบายความร้อน จะต้องมีอุปกรณ์ในการทดสอบโมดูลและระบบภายใต้โหลด และต้องให้การสนับสนุนทางเทคนิคเพื่อช่วยคุณเลือกส่วนประกอบที่เหมาะสม ตารางด้านล่างสรุปเกณฑ์การประเมินเหล่านี้

ที่ Fuzhou X-Meritan Technology Co., Ltd. โรงงานของเราผลิตเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกและโซลูชั่นระบายความร้อนมานานกว่าทศวรรษ เรามีประสบการณ์มากมายในการออกแบบและทดสอบระบบระบายความร้อน เราได้รับการรับรองมาตรฐาน ISO 9001 และเราเก็บรักษาบันทึกโดยละเอียดของการตรวจสอบทั้งหมด ทีมเทคนิคของเราพร้อมให้ความช่วยเหลือในการคำนวณความร้อนและการเลือกส่วนประกอบ เราขอเชิญคุณประเมินเราตามเกณฑ์เหล่านี้ และพิจารณาเราเป็นพันธมิตรของคุณสำหรับโซลูชันการทำความเย็นแบบเทอร์โมอิเล็กทริก

6. พารามิเตอร์ผลิตภัณฑ์หลักจากโรงงานของเราคืออะไร?

ตารางต่อไปนี้แสดงพารามิเตอร์ผลิตภัณฑ์หลักสำหรับเทอร์โมอิเล็กทริกคูลเลอร์ของเรา โมดูลเหล่านี้ได้รับการออกแบบสำหรับการใช้งานในการทำความเย็นตั้งแต่ผลิตภัณฑ์เพื่อผู้บริโภคไปจนถึงอุปกรณ์ทางการแพทย์ โรงงานของเรายังสามารถจัดหาแผงระบายความร้อน พัดลม และวัสดุเชื่อมต่อในการระบายความร้อนที่เข้ากัน

ที่โรงงานของเรา เราผลิตเทอร์โมอิเล็กทริกคูลเลอร์เพื่อให้ตรงตามข้อกำหนดเฉพาะเหล่านี้และอื่นๆ อีกมากมาย เราสามารถปรับแต่งความสามารถในการทำความเย็น แรงดัน กระแส และขนาดให้เหมาะกับความต้องการเฉพาะของคุณได้ นอกจากนี้เรายังนำเสนอโซลูชั่นระบายความร้อนแบบครบวงจร รวมถึงแผงระบายความร้อน พัดลม และวัสดุเชื่อมต่อในการระบายความร้อน เป้าหมายของเราคือการมอบโซลูชันการทำความเย็นประสิทธิภาพสูงที่เชื่อถือได้แก่ลูกค้าของเรา

7. คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: ด้านร้อนของ TEC จะต้องปฏิเสธความร้อนเท่าใด

คำตอบ: ความร้อนที่ถูกปฏิเสธในด้านที่ร้อน (Qh) คือผลรวมของความสามารถในการทำความเย็น (Qc) และกำลังไฟฟ้าเข้า (พิน) สำหรับโมดูลที่ทำงานที่ COP 0.5 ความร้อนที่ถูกปฏิเสธจะมีขนาดเป็นสามเท่าของความสามารถในการทำความเย็น ซึ่งหมายความว่าในการทำความเย็นทุก ๆ วัตต์ จะต้องกำจัดความร้อนสามวัตต์ออก หากด้านที่ร้อนไม่สามารถปฏิเสธความร้อนนี้ได้ ประสิทธิภาพของโมดูลจะลดลง ทีมวิศวกรของเราสามารถคำนวณ Qh ที่แน่นอนสำหรับการใช้งานของคุณได้

คำถามที่ 2: จะเกิดอะไรขึ้นหากฉันใช้แผ่นระบายความร้อนที่มีขนาดเล็กเกินไป

คำตอบ: ถ้าแผงระบายความร้อนมีขนาดเล็กเกินไป ความต้านทานความร้อนจะสูงเกินไป และอุณหภูมิด้านที่ร้อนจะสูงขึ้น ซึ่งจะช่วยลดความสามารถในการทำความเย็นและเพิ่มการใช้พลังงาน ในกรณีร้ายแรง โมดูลอาจมีความร้อนมากเกินไปและทำงานล้มเหลว ปรับขนาดแผงระบายความร้อนโดยพิจารณาจากความร้อนทั้งหมดที่จะปฏิเสธและอุณหภูมิที่เพิ่มขึ้นที่อนุญาตเสมอ โรงงานของเราสามารถช่วยคุณเลือกตัวระบายความร้อนที่เหมาะสมสำหรับการใช้งานของคุณได้

คำถามที่ 3: ฉันสามารถใช้พัดลมเพื่อปรับปรุงการปฏิเสธความร้อนได้หรือไม่

คำตอบ: ได้ พัดลมสามารถปรับปรุงการปฏิเสธความร้อนได้อย่างมากโดยการเพิ่มการไหลเวียนของอากาศเหนือแผงระบายความร้อน การพาความร้อนแบบบังคับจะช่วยลดความต้านทานความร้อนของแผงระบายความร้อน ซึ่งจะทำให้อุณหภูมิด้านร้อนลดลง ต้องเลือกพัดลมเพื่อให้อากาศไหลเวียนและแรงดันคงที่เพียงพอสำหรับการออกแบบแผงระบายความร้อน เรานำเสนอพัดลมและชุดระบายความร้อนที่เข้ากันสำหรับเทอร์โมอิเล็กทริกคูลเลอร์ของเรา

คำถามที่ 4: วัสดุเชื่อมต่อในการระบายความร้อนที่ดีที่สุดสำหรับ TEC คืออะไร

คำตอบ: วัสดุเชื่อมต่อในการระบายความร้อนที่ดีที่สุดขึ้นอยู่กับการใช้งาน จาระบีระบายความร้อนมีความต้านทานความร้อนต่ำที่สุด แต่อาจเลอะเทอะและอาจแห้งเมื่อเวลาผ่านไป วัสดุเปลี่ยนเฟสให้ประสิทธิภาพที่ดีและง่ายต่อการใช้งาน แผ่นความร้อนสะดวกแต่มีความต้านทานความร้อนสูงกว่า สำหรับการใช้งานที่มีประสิทธิภาพสูง เราขอแนะนำจาระบีระบายความร้อนหรือวัสดุเปลี่ยนเฟส ทีมเทคนิคของเราสามารถให้คำแนะนำเกี่ยวกับวัสดุที่ดีที่สุดสำหรับการใช้งานของคุณได้

คำถามที่ 5: ฉันจะรู้ได้อย่างไรว่าระบบปฏิเสธความร้อนของฉันเพียงพอหรือไม่

คำตอบ: หากต้องการตรวจสอบว่าระบบปฏิเสธความร้อนของคุณเพียงพอหรือไม่ ให้วัดอุณหภูมิด้านร้อนภายใต้ภาระเต็มที่ และเปรียบเทียบกับเป้าหมายการออกแบบ หากอุณหภูมิด้านร้อนสูงกว่าที่คาดไว้ การปฏิเสธความร้อนจะไม่เพียงพอ คุณยังสามารถวัดความสามารถในการทำความเย็นและเปรียบเทียบกับเส้นโค้งประสิทธิภาพได้ หากความจุต่ำกว่าที่คาดไว้ แสดงว่าอุณหภูมิด้านร้อนอาจสูงเกินไป ทีมวิศวกรของเราสามารถช่วยคุณวินิจฉัยและแก้ไขปัญหาการปฏิเสธความร้อนได้

8. บทสรุป

การปฏิเสธความร้อนอย่างมีประสิทธิภาพในด้านที่ร้อนถือเป็นสิ่งสำคัญสำหรับประสิทธิภาพและความน่าเชื่อถือของเทอร์โมอิเล็กทริกคูลเลอร์ ด้านที่ร้อนจะต้องปฏิเสธความสามารถในการทำความเย็นบวกกับกำลังไฟฟ้าเข้า ซึ่งโดยปกติจะเป็นสามเท่าของความสามารถในการทำความเย็น หากการปฏิเสธความร้อนไม่เพียงพอ อุณหภูมิด้านร้อนจะเพิ่มขึ้น ความสามารถในการทำความเย็นลดลง การใช้พลังงานเพิ่มขึ้น และอายุการใช้งานของโมดูลจะลดลง สำหรับผู้ซื้อและวิศวกร การทำความเข้าใจสมดุลทางความร้อนนี้เป็นกุญแจสำคัญในการออกแบบระบบทำความเย็นแบบเทอร์โมอิเล็กทริกที่ประสบความสำเร็จ ที่ Fuzhou X-Meritan Technology Co., Ltd. โรงงานของเรามีความเชี่ยวชาญและผลิตภัณฑ์ที่จะช่วยให้คุณปฏิเสธความร้อนได้อย่างมีประสิทธิภาพ เรานำเสนอเทอร์โมอิเล็กทริกคูลเลอร์ ตัวระบายความร้อน พัดลม และวัสดุเชื่อมต่อในการระบายความร้อน พร้อมด้วยการสนับสนุนทางวิศวกรรมเพื่อให้แน่ใจว่าระบบของคุณทำงานได้ตามที่ออกแบบไว้

ไม่ว่าคุณจะออกแบบตู้แช่เครื่องดื่ม อุปกรณ์ทางการแพทย์ โมดูลเลเซอร์ หรือตู้อิเล็กทรอนิกส์ เราขอเชิญคุณติดต่อเราเพื่อหารือเกี่ยวกับความต้องการของคุณ เราสามารถจัดหาตัวอย่าง การคำนวณทางความร้อน และโซลูชันที่ปรับแต่งได้ ความมุ่งมั่นของเราในด้านคุณภาพและความพึงพอใจของลูกค้าทำให้เราเป็นพันธมิตรที่เชื่อถือได้สำหรับธุรกิจทั่วโลก

ติดต่อ Fuzhou X-Meritan Technology Co., Ltd. ได้แล้ววันนี้เพื่อหารือเกี่ยวกับข้อกำหนดเทอร์โมอิเล็กทริกคูลเลอร์และค้นพบว่าโซลูชั่นระบายความร้อนของเราจะปรับปรุงประสิทธิภาพการทำความเย็นของคุณได้อย่างไร
