เทอร์มิสเตอร์ NTC สำหรับชุดแบตเตอรี่

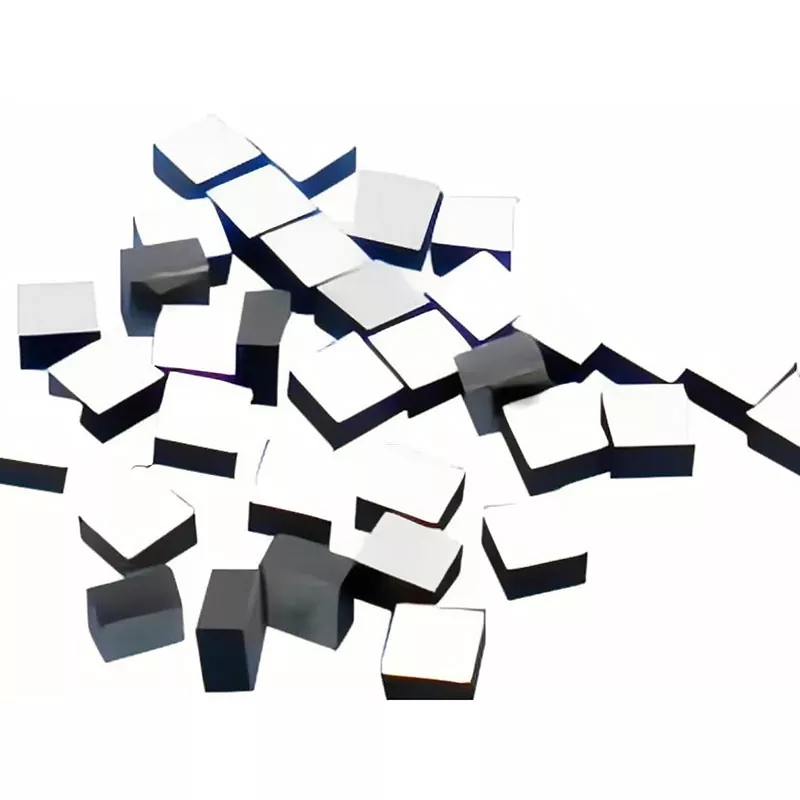

เทอร์มิสเตอร์ NTC แบบ X-meritan สำหรับชุดแบตเตอรี่ เป็นเซ็นเซอร์วัดอุณหภูมิระดับยานยนต์ที่มีความไวสูง ออกแบบมาเป็นพิเศษสำหรับโมดูลแบตเตอรี่ลิเธียมไอออน ระบบกักเก็บพลังงาน (ESS) และสถาปัตยกรรมการจัดการแบตเตอรี่ทางอุตสาหกรรม (BMS) ออกแบบมาเพื่อป้องกันการระบายความร้อนและเพิ่มประสิทธิภาพการชาร์จแบตเตอรี่ เทอร์มิสเตอร์ขนาดกะทัดรัดนี้ให้การตอบสนองอุณหภูมิที่รวดเร็วและแม่นยำโดยตรงจากเซลล์และพื้นผิวโมดูล

คุณสมบัติผลิตภัณฑ์

ความไวต่ออุณหภูมิสูง

เทอร์มิสเตอร์ NTC สำหรับชุดแบตเตอรี่ตรวจจับการเปลี่ยนแปลงของอุณหภูมิผ่านค่าสัมประสิทธิ์อุณหภูมิเชิงลบของวัสดุตรวจจับ เมื่ออุณหภูมิเพิ่มขึ้น ความต้านทานไฟฟ้าจะลดลง ทำให้วงจรตรวจสอบที่เชื่อมต่ออยู่สามารถระบุการเปลี่ยนแปลงของอุณหภูมิแบตเตอรี่ได้

ตัวเลือกความต้านทานหลายตัวและค่า B

ระบบการจัดการแบตเตอรี่ที่ต่างกันจะใช้กราฟความต้านทาน-อุณหภูมิที่แตกต่างกัน X-Meritan ให้ค่า R25 ที่ใช้กันทั่วไป เช่น 10KΩ, 47KΩ และ 100KΩ พร้อมด้วยค่า B ซึ่งรวมถึง 3435K, 3950K และ 4100K สามารถระบุข้อกำหนดความต้านทานและค่า B แบบกำหนดเองได้ตามเส้นโค้ง R-T ที่ต้องการ

โครงสร้างการตรวจจับขนาดกะทัดรัด

องค์ประกอบการตรวจจับสามารถบรรจุในรูปแบบที่เหมาะสมสำหรับการติดตั้งบนหรือใกล้กับเซลล์และโมดูลแบตเตอรี่ ขนาดกะทัดรัดช่วยให้วางเซ็นเซอร์อุณหภูมิไว้ใกล้กับแหล่งความร้อนที่ได้รับการตรวจสอบ โดยไม่ต้องใช้พื้นที่จำนวนมากภายในชุดแบตเตอรี่

การกำหนดค่าทางกลที่ยืดหยุ่น

ความยาวตะกั่ว โครงสร้างตัวเรือน การจัดเรียงตัวเชื่อมต่อ และคุณลักษณะทางกลอื่นๆ สามารถปรับแต่งให้เหมาะกับโครงสร้างแบตเตอรี่ที่แตกต่างกันได้ ซึ่งช่วยให้ชุดเซ็นเซอร์ตรงกับตำแหน่งการติดตั้งและอินเทอร์เฟซทางไฟฟ้าที่มีอยู่

ช่วงอุณหภูมิการทำงานกว้าง

ช่วงอุณหภูมิการทำงานที่ระบุตั้งแต่ -40°C ถึง +125°C ครอบคลุมสภาวะการทำงานของแบตเตอรี่ที่หลากหลาย แพ็คเกจและการกำหนดค่าการตรวจจับที่เลือกควรสอดคล้องกับอุณหภูมิที่แท้จริงของการใช้งาน

ฉนวนไฟฟ้า

ความต้านทานของฉนวนระหว่างลวดตะกั่วและตัวเครื่องมากกว่า 100MΩ ซึ่งให้การแยกทางไฟฟ้าระหว่างวงจรตรวจจับและโครงสร้างทางกลโดยรอบเมื่อติดตั้งเซ็นเซอร์อย่างเหมาะสม

พารามิเตอร์ผลิตภัณฑ์

ตัวเลือกการติดตั้ง

วิธีการติดตั้งเซ็นเซอร์ส่งผลต่อความรวดเร็วและแม่นยำขององค์ประกอบการตรวจจับที่ตอบสนองต่อการเปลี่ยนแปลงอุณหภูมิของแบตเตอรี่

สำหรับการตรวจสอบระดับเซลล์ เทอร์มิสเตอร์ NTC สำหรับชุดแบตเตอรี่สามารถวางตำแหน่งไว้กับพื้นผิวเซลล์ได้โดยตรงเพื่อวัดอุณหภูมิใกล้กับเซลล์ที่ถูกตรวจสอบ สำหรับการตรวจสอบระดับโมดูล สามารถวางไว้ที่ตำแหน่งตัวแทนภายในโครงสร้างโมดูลได้

ข้อควรพิจารณาในการติดตั้งประกอบด้วย:

1.การติดต่อระหว่างองค์ประกอบการตรวจจับและพื้นผิวที่ถูกตรวจสอบ

2.ตำแหน่งเซ็นเซอร์สัมพันธ์กับเซลล์ที่สร้างความร้อน

3. การกำหนดเส้นทางและการบรรเทาความเครียด

4.ฉนวนไฟฟ้า

5. มีช่องว่างในการติดตั้ง

6.การวางแนวตัวเชื่อมต่อ

7. ขนาดที่อยู่อาศัย

8.วิธีการยึดหรือติดกาว

การเลือก NTC สำหรับชุดแบตเตอรี่

การเลือกเทอร์มิสเตอร์ NTC ที่เหมาะสมสำหรับชุดแบตเตอรี่ต้องจับคู่คุณลักษณะทางไฟฟ้ากับวงจรวัดอุณหภูมิ BMS และคุณลักษณะทางกลกับชุดแบตเตอรี่

ความต้านทาน R25

ความต้านทานปกติที่ 25°C ต้องตรงกับช่วงความต้านทานที่ BMS หรือวงจรการชาร์จคาดหวัง ค่าทั่วไปได้แก่ 10KΩ, 47KΩ และ 100KΩ

B-ค่า

ค่า B จะกำหนดว่าความต้านทานของเทอร์มิสเตอร์เปลี่ยนแปลงไปอย่างไรเมื่ออุณหภูมิเปลี่ยนแปลง ค่า B ที่เลือกควรสอดคล้องกับเส้นโค้ง R-T ที่กำหนดโดยอัลกอริธึมการวัดอุณหภูมิ

ความต้านทานและความอดทนของค่า B

ความคลาดเคลื่อนส่งผลต่อความแตกต่างระหว่างคุณลักษณะเทอร์มิสเตอร์จริงและเส้นโค้ง R-T ที่ระบุ สามารถพิจารณาพิกัดความเผื่อที่เข้มงวดมากขึ้นได้เมื่อการใช้งานต้องการการวัดอุณหภูมิระหว่างเซ็นเซอร์ที่สม่ำเสมอมากขึ้น

อุณหภูมิในการทำงาน

ช่วงอุณหภูมิที่กำหนดของเซ็นเซอร์ควรครอบคลุมอุณหภูมิต่ำสุดและสูงสุดที่คาดไว้ที่ตำแหน่งการติดตั้ง

การตอบสนองความร้อน

ค่าคงที่เวลาความร้อนจะบ่งบอกความเร็วที่เซ็นเซอร์ตอบสนองต่อการเปลี่ยนแปลงของอุณหภูมิโดยรอบ การใช้งานที่เกี่ยวข้องกับการเปลี่ยนแปลงความร้อนอย่างรวดเร็วควรพิจารณามวลเซ็นเซอร์ วิธีการติดตั้ง สภาพการสัมผัส และการไหลเวียนของอากาศ เมื่อประเมินเวลาตอบสนอง

การกำหนดค่าทางกล

ควรระบุความยาวตะกั่ว ขนาดตัวเรือน ประเภทตัวเชื่อมต่อ และวิธีการติดตั้งตามพื้นที่แบตเตอรี่ที่มีอยู่และโครงสร้างสายไฟ BMS

ตัวเลือกการปรับแต่ง

X-Meritan สามารถกำหนดค่าเทอร์มิสเตอร์ NTC สำหรับชุดแบตเตอรี่ได้ตามข้อกำหนดทางไฟฟ้าและกลไกของระบบแบตเตอรี่

พื้นที่ปรับแต่งที่ใช้ได้ ได้แก่ ความต้านทาน R25, ค่า B, ความทนทานต่อความต้านทาน, ความทนทานต่อค่า B, ความยาวของลวดตะกั่ว, ข้อมูลจำเพาะของสายไฟ, โครงสร้างตัวเรือน, ขนาดเซ็นเซอร์, การกำหนดค่าตัวเชื่อมต่อ, วิธีการติดตั้ง และข้อกำหนดในการบรรจุหีบห่อ

สำหรับการพัฒนาแบบกำหนดเอง ผู้ผลิตแบตเตอรี่สามารถระบุช่วงอุณหภูมิที่ต้องการ ข้อมูลจำเพาะอินพุต BMS เส้นโค้ง R-T ตำแหน่งการติดตั้ง พื้นที่ว่าง ข้อกำหนดสายเคเบิล และการกำหนดค่าตัวเชื่อมต่อ

เหตุใดจึงเลือก X-Meritan

จับคู่ส่วนประกอบระบายความร้อนให้สมบูรณ์

X-Meritan นำเสนอโมดูล TEC ตัวควบคุมอุณหภูมิ เทอร์มิสเตอร์ และส่วนประกอบทางความร้อนที่เกี่ยวข้อง ช่วยให้ลูกค้าเลือกผลิตภัณฑ์ที่เข้ากันได้สำหรับข้อกำหนดในการควบคุมอุณหภูมิที่แตกต่างกัน

การกำหนดค่าผลิตภัณฑ์ที่กำหนดเอง

เราสนับสนุนการปรับแต่งพารามิเตอร์ทางไฟฟ้า ขนาด โครงสร้างบรรจุภัณฑ์ และวิธีการเชื่อมต่อเพื่อให้ตรงกับการออกแบบอุปกรณ์และเงื่อนไขการติดตั้งที่แตกต่างกัน

ความสม่ำเสมอของผลิตภัณฑ์ที่มีเสถียรภาพ

ด้วยการผลิตที่มีการควบคุมและการทดสอบประสิทธิภาพ X-Meritan จะรักษาความสอดคล้องในพารามิเตอร์หลัก เช่น ประสิทธิภาพทางไฟฟ้า การตอบสนองทางความร้อน และความแม่นยำในการตรวจจับ

การสนับสนุนด้านเทคนิคสำหรับการบูรณาการ

ทีมวิศวกรของเราช่วยเหลือในการเลือกส่วนประกอบ การจับคู่พารามิเตอร์ และการรวมระบบ เพื่อลดปัญหาในการพัฒนาระหว่างการออกแบบผลิตภัณฑ์

การสนับสนุนที่ยืดหยุ่นตั้งแต่ต้นแบบไปจนถึงการผลิต

X-Meritan รองรับการทดสอบตัวอย่าง การพัฒนาแบบกำหนดเอง และการผลิตตามปริมาณ เพื่อให้ตรงตามขั้นตอนโครงการและข้อกำหนดการจัดหาที่แตกต่างกัน

คำถามที่พบบ่อย

เทอร์มิสเตอร์ NTC สำหรับชุดแบตเตอรี่ทำหน้าที่อะไรในชุดแบตเตอรี่

วัดอุณหภูมิแบตเตอรี่โดยแปลงการเปลี่ยนแปลงอุณหภูมิเป็นการเปลี่ยนแปลงความต้านทาน BMS หรือวงจรการชาร์จจะอ่านความต้านทานนี้และแปลงเป็นค่าอุณหภูมิ

ควรเลือกความต้านทาน R25 ใด

ค่า R25 ควรตรงกับช่วงอินพุตความต้านทานและกราฟการแปลงอุณหภูมิของ BMS หรือเครื่องชาร์จ ข้อกำหนดทั่วไป ได้แก่ 10KΩ, 47KΩ และ 100KΩ

ค่า B หมายถึงอะไร?

ค่า B อธิบายความสัมพันธ์ระหว่างความต้านทานและอุณหภูมิของเทอร์มิสเตอร์ เป็นพารามิเตอร์ที่สำคัญสำหรับการแปลงความต้านทานที่วัดได้เป็นอุณหภูมิ

สามารถปรับแต่งเทอร์มิสเตอร์ให้เหมาะกับชุดแบตเตอรี่เฉพาะได้หรือไม่

ใช่. X-Meritan สามารถปรับแต่งความต้านทาน ค่า B ค่าพิกัดความเผื่อ ความยาวตะกั่ว ตัวเรือน ขั้วต่อ และการกำหนดค่าทางกลอื่นๆ ตามการออกแบบแบตเตอรี่

ก้อนแบตเตอรี่หนึ่งก้อนสามารถใช้เทอร์มิสเตอร์หลายตัวได้หรือไม่

ใช่. เทอร์มิสเตอร์หลายตัวสามารถวางตำแหน่งไว้ที่เซลล์หรือโมดูลที่แตกต่างกันได้ เมื่อสถาปัตยกรรมแบตเตอรี่ต้องการการตรวจสอบอุณหภูมิในหลายตำแหน่ง จำนวนและตำแหน่งควรกำหนดโดย BMS และการออกแบบด้านความร้อน

ช่วงอุณหภูมิในการทำงานคือเท่าไร?

ช่วงอุณหภูมิการทำงานที่ระบุคือ -40°C ถึง +125°C ควรประเมินอุณหภูมิที่อนุญาตจริงตามแพ็คเกจที่เลือกและการกำหนดค่าการติดตั้ง
