กทช. บรรจุฟิล์ม

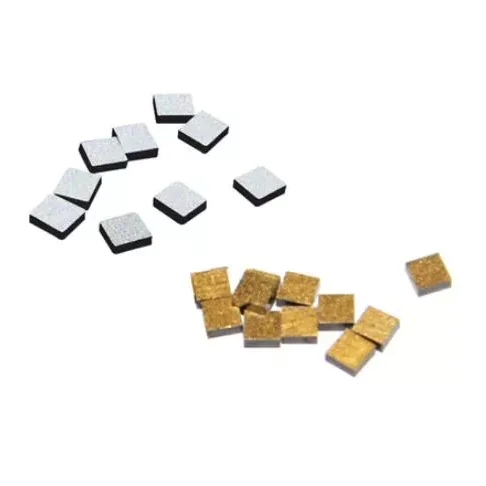

X-Meritan พัฒนาส่วนประกอบการตรวจจับอุณหภูมิขนาดกะทัดรัดสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการการตอบสนองที่รวดเร็ว การตรวจจับความร้อนที่เสถียร และความต้านทานต่อสิ่งแวดล้อม โครงสร้างหลายชั้นใช้ออกไซด์ของโลหะทรานซิชัน เช่น แมงกานีสและนิกเกิล โดยชั้นที่ละเอียดอ่อนผลิตโดยการสปัตเตอร์แมกนีตรอน

NTC ที่บรรจุฟิล์มให้การตอบสนองความร้อนโดยทั่วไปภายใน 3 วินาที ทำงานตั้งแต่ -40°C ถึง +125°C และมีค่า B อยู่ที่ 3950 K ฟิล์มด้านนอกที่ไม่เฉื่อยทางเคมีให้ความต้านทานต่อกรด ด่าง และตัวทำละลายอินทรีย์ ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรม การแพทย์ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค และยานยนต์

ข้อมูลจำเพาะที่สำคัญ

ผลงาน

ตอบสนองความร้อนอย่างรวดเร็ว

ความจุความร้อนต่ำประมาณ 1 J/K ช่วยลดความล่าช้าจากความร้อนและทำให้อุณหภูมิคงที่โดยทั่วไปภายใน 3 วินาที สิ่งนี้มีประโยชน์สำหรับการตรวจสอบแบตเตอรี่ เครื่องมือทางการแพทย์ และอุปกรณ์อิเล็กทรอนิกส์กำลังที่ต้องตรวจจับการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว

ช่วงอุณหภูมิกว้าง

ช่วงการทำงาน -40°C ถึง +125°C รองรับการใช้งานที่ต้องเผชิญกับสภาวะสตาร์ทเย็น อุณหภูมิแวดล้อมสูงขึ้น และการเปลี่ยนแปลงความร้อนซ้ำๆ

ทนต่อสารเคมี

ฟิล์มเฉื่อยด้านนอกช่วยปกป้องโครงสร้างการตรวจจับจากกรด ด่าง และตัวทำละลายอินทรีย์ สำหรับการสัมผัสไอที่มีฤทธิ์กัดกร่อนที่มีความเข้มข้นสูงอย่างต่อเนื่อง แนะนำให้มีการตรวจสอบการใช้งานเฉพาะด้าน

ความแม่นยำและความต้านทาน

ความแม่นยำของอุณหภูมิ

ข้อมูลผลิตภัณฑ์ที่มีอยู่ไม่ได้กำหนดข้อกำหนดความแม่นยำสากล เช่น ±1°C หรือ ±0.5°C ความแม่นยำของระบบที่แท้จริงขึ้นอยู่กับความทนทานต่อความต้านทาน ความทนทานต่อค่า B การออกแบบวงจร ความละเอียด ADC การติดตั้ง และการสอบเทียบ

สำหรับโครงการที่ต้องการ ±1°C หรือ ±0.5°C ควรระบุความแม่นยำของเป้าหมายในระหว่าง RFQ เพื่อให้ X-Meritan สามารถประเมินการกำหนดค่าที่เหมาะสมได้

ตัวเลือกความต้านทาน

ควรเลือกค่าความต้านทานตามวงจรการวัดและช่วงอุณหภูมิเป้าหมาย การกำหนดค่า NTC ทั่วไป ได้แก่ 10kΩ, 47kΩ และ 100kΩ ในขณะที่ค่าและความคลาดเคลื่อนที่ยอมรับได้ที่แน่นอนควรได้รับการยืนยันสำหรับรุ่น X-Meritan ที่เลือก

ค่าข้างต้นเป็นตัวอย่างการเลือกแทนที่จะเป็นข้อกำหนดสากล ควรยืนยันพารามิเตอร์สุดท้ายด้วยเอกสารข้อมูลที่เกี่ยวข้อง

การเปรียบเทียบเซ็นเซอร์

การเปรียบเทียบเทคโนโลยี

สำหรับระบบอิเล็กทรอนิกส์ขนาดกะทัดรัดภายในช่วงอุณหภูมิที่กำหนด โครงสร้างฟิล์มบางให้การผสมผสานที่ใช้งานได้จริงของการตอบสนองที่รวดเร็ว ขนาดเล็ก และการรวมวงจรที่ง่ายดาย

พื้นที่ใช้งาน

อุปกรณ์อุตสาหกรรม

NTC ที่บรรจุฟิล์มสามารถตรวจสอบอุณหภูมิในมอเตอร์ หม้อแปลง และอุปกรณ์จ่ายไฟได้ ช่วงการทำงานที่กว้างและการตอบสนองที่รวดเร็วรองรับการตรวจสอบความร้อนแบบเรียลไทม์

อุปกรณ์การแพทย์

เทอร์โมมิเตอร์แบบดิจิตอลและอุปกรณ์วินิจฉัยจะได้รับประโยชน์จากความจุความร้อนต่ำและการตอบสนองต่อความร้อนที่รวดเร็ว สำหรับการใช้งานทางการแพทย์ที่มีข้อกำหนดด้านความแม่นยำที่เข้มงวด ควรมีการตรวจสอบความถูกต้องของระบบการวัดที่สมบูรณ์

เครื่องใช้ไฟฟ้า

โครงสร้างที่เพรียวบางเหมาะสำหรับสมาร์ทโฟน อุปกรณ์สวมใส่ ระบบการจัดการแบตเตอรี่ และส่วนประกอบที่มีความหนาแน่นสูงอื่นๆ ซึ่งพื้นที่การติดตั้งมีจำกัด

อิเล็กทรอนิกส์ยานยนต์

เซ็นเซอร์สามารถใช้สำหรับการตรวจสอบห้องเครื่องและแบตเตอรี่ได้ โครงสร้างออกไซด์ของ Mn/Ni/Co ได้รับการออกแบบสำหรับการใช้งานที่เกี่ยวข้องกับการเปลี่ยนแปลงของอุณหภูมิและความเครียดจากความร้อน

หมายเหตุบูรณาการ

เครื่องทำความร้อนด้วยตนเอง

กระแสไฟในการทำงานควรอยู่ภายในขีดจำกัดที่ระบุ กระแสไฟที่มากเกินไปอาจทำให้เกิดความร้อนได้เองและทำให้เกิดข้อผิดพลาดในการวัดอุณหภูมิ

การจัดการทางกล

หลีกเลี่ยงการโค้งงออย่างแหลมคม แรงกดมากเกินไป หรือแรงดึงบนตัวฟิล์มระหว่างการติดตั้ง ชั้นการทำงานแบบบางจำเป็นต้องมีการควบคุมการจัดการ

การบัดกรี

ใช้โปรไฟล์การบัดกรีมาตรฐานอุตสาหกรรมที่เหมาะสมเพื่อลดการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันต่อโครงสร้างหลายชั้น ควรตรวจสอบเงื่อนไขการบัดกรีในการผลิตก่อนการผลิตจำนวนมาก

ข้อกำหนด RFQ

สำหรับ OEM และการจัดซื้อจำนวนมาก ผู้ซื้อควรระบุค่าความต้านทานที่ต้องการ ความทนทานต่อความต้านทาน ค่า B อุณหภูมิในการทำงาน ความแม่นยำของเป้าหมาย เวลาตอบสนอง ขนาด วิธีการเชื่อมต่อ สภาพแวดล้อมการใช้งาน และปริมาณโดยประมาณ

ตัวอย่างเช่น RFQ สามารถระบุ: ความต้านทานที่กำหนด 10kΩ หรือ 100kΩ, ความคลาดเคลื่อน ±1%, การทำงาน -40°C ถึง +125°C และความแม่นยำของระบบ ±0.5°C จากนั้น X-Meritan จะสามารถประเมินการกำหนดค่าที่เหมาะสมตามการใช้งานจริงได้

X-Meritan รองรับข้อกำหนดการตรวจจับอุณหภูมิสำหรับผู้ผลิตอิเล็กทรอนิกส์และโครงการ OEM รวมถึงข้อกำหนดด้านความต้านทาน ความคลาดเคลื่อน ขนาด และประสิทธิภาพเฉพาะการใช้งาน

คำถามที่พบบ่อย

มีค่าความต้านทานอะไรบ้าง?

ตัวเลือกความต้านทาน NTC ทั่วไป ได้แก่ 10kΩ, 47kΩ และ 100kΩ ค่าความต้านทาน ความคลาดเคลื่อน และค่า B ควรได้รับการยืนยันตามรุ่น X-Meritan และข้อกำหนดการใช้งานที่เลือก

NTC สามารถบรรลุความแม่นยำ ±1°C หรือ ±0.5°C ได้หรือไม่

ความแม่นยำของอุณหภูมิขั้นสุดท้ายขึ้นอยู่กับความทนทานต่อความต้านทาน ความทนทานต่อค่า B การออกแบบวงจร ความละเอียด ADC การติดตั้ง และการสอบเทียบ สำหรับการใช้งานที่ต้องการความแม่นยำของระบบ ±1°C หรือ ±0.5°C X-Meritan สามารถประเมินการกำหนดค่าที่เหมาะสมตามความต้องการของลูกค้า

ช่วงอุณหภูมิในการทำงานคือเท่าไร?

ช่วงอุณหภูมิการทำงานที่ระบุคือ -40°C ถึง +125°C ทำให้เซ็นเซอร์เหมาะสำหรับการใช้งานด้านอุตสาหกรรม ยานยนต์ แบตเตอรี่ การแพทย์ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

เซ็นเซอร์ตอบสนองต่อการเปลี่ยนแปลงของอุณหภูมิได้เร็วแค่ไหน?

เวลาตอบสนองความร้อนโดยทั่วไปคือ ≤3 วินาที การตอบสนองที่แท้จริงอาจแตกต่างกันไปขึ้นอยู่กับวิธีการติดตั้ง หน้าสัมผัสความร้อน การไหลเวียนของอากาศ และสภาพแวดล้อมโดยรอบ

X-Meritan สามารถกำหนดค่า NTC แบบกำหนดเองได้หรือไม่

ใช่. สำหรับโครงการ OEM และโครงการจำนวนมาก ลูกค้าสามารถระบุค่าความต้านทาน ความคลาดเคลื่อน ค่า B ช่วงอุณหภูมิ เป้าหมายความแม่นยำ ขนาด วิธีการเชื่อมต่อ และข้อกำหนดการใช้งานอื่นๆ สำหรับการประเมินการกำหนดค่า
