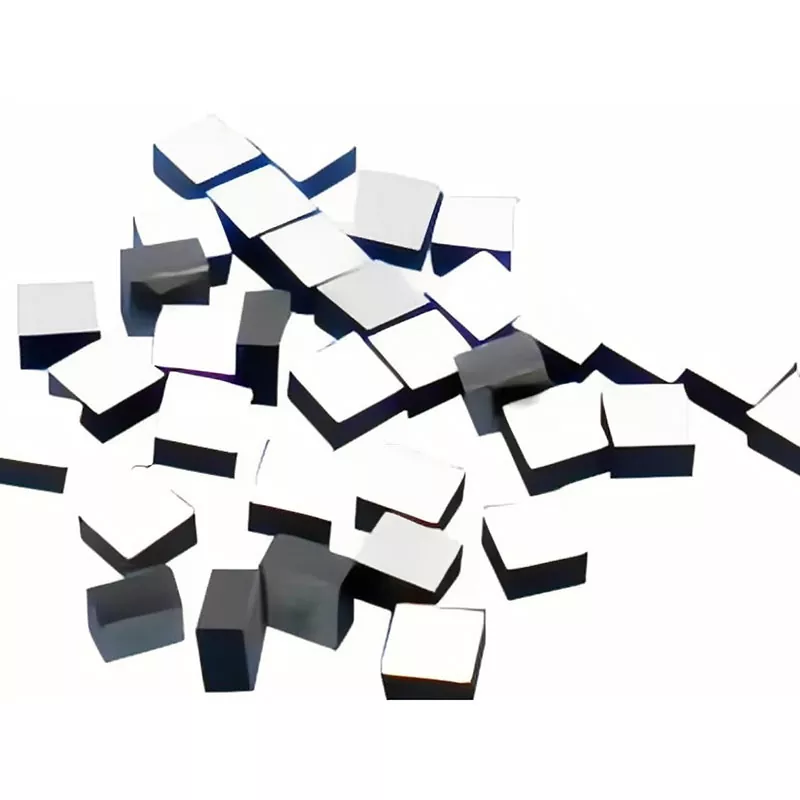

ชิปเทอร์มิสเตอร์ NTC ที่มีความแม่นยำสูง

เทอร์มิสเตอร์ NTC ใช้คุณลักษณะค่าสัมประสิทธิ์อุณหภูมิเชิงลบ ซึ่งหมายความว่าความต้านทานจะเปลี่ยนแปลงเมื่ออุณหภูมิเปลี่ยนแปลง ในวงจรการตรวจจับ ความแปรผันของความต้านทานสามารถแปลงเป็นข้อมูลอุณหภูมิสำหรับการตรวจสอบและควบคุม

สำหรับการใช้งานชิป การเลือก R25 ค่า B ความทนทานต่อความต้านทาน ขนาดชิป และโครงสร้างอิเล็กโทรดส่งผลโดยตรงต่อการจับคู่วงจรและการประกอบ R25 หมายถึงความต้านทานปกติที่ 25°C ในขณะที่ค่า B อธิบายคุณลักษณะความต้านทาน-อุณหภูมิของเทอร์มิสเตอร์

ชิปเทอร์มิสเตอร์ NTC ความแม่นยำสูงมีไว้สำหรับการใช้งานที่ต้องวางองค์ประกอบการตรวจจับไว้ใกล้กับส่วนประกอบที่ไวต่ออุณหภูมิ ในขณะเดียวกันก็รักษาพื้นที่ว่างให้น้อย

พารามิเตอร์ทางเทคนิค

รุ่นต่อไปนี้แสดงถึงข้อมูลจำเพาะของผลิตภัณฑ์ที่มีอยู่ ควรเลือกค่าและขนาดทางไฟฟ้าตามลักษณะของวงจรที่ต้องการและวิธีการประกอบ

ช่วงที่มีอยู่เพิ่มเติม

ขนาดเล็ก

ชิปเทอร์มิสเตอร์ NTC ความแม่นยำสูงมีจำหน่ายในโครงสร้างขนาดกะทัดรัดสำหรับการใช้งานที่เซ็นเซอร์วัดอุณหภูมิแบบแพ็คเกจทั่วไปจะใช้พื้นที่มากเกินไป รุ่นที่เลือกในช่วงปัจจุบันมีขนาดเล็กเพียง 0.45 × 0.45 มม. ในขณะที่ขนาดชิปที่ปรับแต่งเองสามารถประเมินได้จากแบบหรือตัวอย่างของลูกค้า

โครงสร้างชิปขนาดเล็กเหมาะสำหรับการวางองค์ประกอบการตรวจจับใกล้กับส่วนประกอบออปติคอล อิเล็กทรอนิกส์ หรือที่ไวต่ออุณหภูมิอื่นๆ ขนาดสุดท้ายควรได้รับการยืนยันตามลักษณะทางไฟฟ้าและกระบวนการประกอบที่จำเป็น

การติดลวด

ชิปนี้สามารถมาพร้อมกับอิเล็กโทรดชุบทองหรือเงินสำหรับการติดลวด สามารถรองรับการติดลวดทอง อลูมิเนียม และเงินได้ ขึ้นอยู่กับการกำหนดค่าอิเล็กโทรดและกระบวนการประกอบ

โครงสร้างนี้เหมาะสำหรับโมดูลไฮบริดขนาดกะทัดรัดและส่วนประกอบอื่นๆ ที่จำเป็นต้องรวมเทอร์มิสเตอร์เข้ากับพื้นที่การตรวจจับโดยตรง ข้อกำหนดด้านวัสดุอิเล็กโทรดและพันธะสามารถยืนยันได้ในระหว่างการประเมินตัวอย่าง

นอกจากนี้ เทอร์มิสเตอร์ NTC แบบเชื่อมต่อด้วยลวดยังใช้ในการใช้งานตัวรับส่งสัญญาณแสงขนาดกะทัดรัด โดยที่องค์ประกอบการตรวจจับอยู่ในตำแหน่งใกล้กับส่วนประกอบทางแสงที่ไวต่ออุณหภูมิ

แนวต้านและค่า B

ควรเลือกความต้านทานและค่า B เป็นค่าผสมที่ตรงกัน แทนที่จะถือเป็นพารามิเตอร์ที่เป็นอิสระอย่างสมบูรณ์ ช่วงความต้านทานที่ใช้ได้คือ 1kΩ ถึง 1,000kΩ ในขณะที่ช่วงค่า B คือ 3200K ถึง 4500K

สำหรับการออกแบบวงจร ควรพิจารณาความต้านทานที่กำหนดที่ 25°C ค่า B ความคลาดเคลื่อน และช่วงการตรวจจับที่ต้องการร่วมกัน มีชุดค่าผสมมาตรฐานให้เลือก และสามารถประเมินข้อกำหนดที่ไม่ได้มาตรฐานตามการใช้งานได้

โดยปกติค่า B จะถูกระบุพร้อมกับช่วงอุณหภูมิอ้างอิง เช่น B25/50 หรือ B25/85 ดังนั้นควรยืนยันคำจำกัดความที่แน่นอนในข้อกำหนดของผลิตภัณฑ์ที่เกี่ยวข้องก่อนการสอบเทียบวงจร ข้อมูลผลิตภัณฑ์ชิป NTC เชิงพาณิชย์จากผู้ผลิตรายใหญ่ระบุค่า R25 และ B ด้วยอุณหภูมิอ้างอิงที่กำหนดไว้ในทำนองเดียวกัน

ความอดทน

รุ่นที่เลือกสามารถจัดเตรียมตัวเลือกความทนทานต่อความต้านทาน ±0.5% และ ±1% ได้ ข้อมูลจำเพาะนี้อธิบายค่าเบี่ยงเบนที่อนุญาตของค่าความต้านทานระบุ และไม่ควรนำเสนอเป็นความแม่นยำในการวัดอุณหภูมิโดยรวม

สำหรับวงจรที่ไวต่ออุณหภูมิ ความทนทานต่อความต้านทาน ความทนทานต่อค่า B การออกแบบวงจร วิธีการสอบเทียบ และสภาวะการทำงาน ล้วนส่งผลต่อผลการวัดอุณหภูมิขั้นสุดท้ายได้ ดังนั้นควรเลือกพิกัดความเผื่อที่ต้องการตามระบบการตรวจจับที่สมบูรณ์

การตอบสนองความร้อน

ค่าคงที่เวลาการระบายความร้อนของรุ่นที่ระบุไว้คือ ≤2 วินาทีหรือ ≤3 วินาที ขึ้นอยู่กับโครงสร้างชิปและรุ่น โดยทั่วไปค่าคงที่เวลาความร้อนที่น้อยกว่าบ่งชี้ว่าเทอร์มิสเตอร์เข้าสู่สมดุลทางความร้อนกับสภาวะแวดล้อมได้รวดเร็วยิ่งขึ้น

การตอบสนองที่แท้จริงในโมดูลที่ประกอบยังขึ้นอยู่กับวิธีการติดตั้ง ข้อต่อระบายความร้อน วัสดุโดยรอบ และการไหลของอากาศ ด้วยเหตุนี้ จึงควรประเมินข้อมูลจำเพาะของชิปร่วมกับโครงสร้างการติดตั้งจริง

การใช้งาน

การสื่อสารด้วยแสง

ชิปเทอร์มิสเตอร์ NTC ที่มีความแม่นยำสูงสามารถรวมเข้ากับโมดูลการสื่อสารแบบออปติกและตัวรับส่งสัญญาณแบบออปติคัลสำหรับการตรวจสอบอุณหภูมิ โครงสร้างที่กะทัดรัดทำให้องค์ประกอบการตรวจจับสามารถวางตำแหน่งใกล้กับส่วนประกอบออปติกที่ไวต่ออุณหภูมิ โดยไม่ต้องเพิ่มแพ็คเกจเซ็นเซอร์ภายนอกแบบทั่วไป

สิ่งนี้มีความเกี่ยวข้องอย่างยิ่งกับส่วนประกอบแบบออปติกซึ่งมีพื้นที่การติดตั้งจำกัด และการเปลี่ยนแปลงของอุณหภูมิจำเป็นต้องได้รับการตรวจสอบใกล้กับส่วนประกอบที่ถูกควบคุม เทอร์มิสเตอร์ NTC แบบเชื่อมต่อด้วยลวดถูกนำมาใช้เป็นพิเศษสำหรับการตรวจจับอุณหภูมิในการออกแบบตัวรับส่งสัญญาณแบบออปติคอล

อุปกรณ์การแพทย์

ชิป NTC ขนาดกะทัดรัดสามารถรวมเข้ากับเครื่องมือทางการแพทย์และอุปกรณ์ในห้องปฏิบัติการได้ โดยที่องค์ประกอบการตรวจจับอุณหภูมิจำเป็นต้องพอดีกับพื้นที่การติดตั้งที่จำกัด ค่าความต้านทาน ค่า B และตัวเลือกพิกัดความเผื่อที่แตกต่างกัน ช่วยให้ส่วนประกอบสามารถจับคู่กับวงจรการตรวจจับที่แตกต่างกันได้

ควรเลือกข้อกำหนดขั้นสุดท้ายตามช่วงอุณหภูมิที่ต้องการ คุณลักษณะของวงจร วิธีการติดตั้ง และข้อกำหนดของอุปกรณ์ที่เกี่ยวข้อง

เรดาร์ยานยนต์

โมดูลเรดาร์ยานยนต์ประกอบด้วยชิ้นส่วนอิเล็กทรอนิกส์ขนาดกะทัดรัดที่อาจต้องมีการตรวจสอบอุณหภูมิระหว่างการทำงาน ชิป NTC ที่มีรูปแบบขนาดเล็กช่วยให้สามารถรวมการตรวจจับอุณหภูมิเข้ากับส่วนประกอบอิเล็กทรอนิกส์ที่มีความหนาแน่นสูงได้

สำหรับการใช้งานในยานยนต์ ควรยืนยันอุณหภูมิในการทำงาน ลักษณะความต้านทาน ความคลาดเคลื่อน โครงสร้างทางกล และข้อกำหนดด้านความน่าเชื่อถือที่ต้องการก่อนเลือกรุ่นสุดท้าย

อุปกรณ์ห้องปฏิบัติการ

ชิปนี้ยังใช้ในห้องปฏิบัติการและอุปกรณ์ทดสอบที่ต้องใช้องค์ประกอบตรวจจับอุณหภูมิขนาดกะทัดรัด สามารถเลือกความต้านทานและค่า B ตามวงจรการตรวจจับ ในขณะที่ขนาดชิปสามารถพิจารณาร่วมกับพื้นที่การติดตั้งที่มีอยู่

สำหรับอุปกรณ์ต้นแบบหรืออุปกรณ์ที่ปรับแต่งเอง X-Meritan สามารถประเมินความต้องการตามแบบหรือตัวอย่างของลูกค้าก่อนการผลิต

การปรับแต่ง

พารามิเตอร์ทางไฟฟ้า

ชิปเทอร์มิสเตอร์ NTC ความแม่นยำสูงสามารถประเมินข้อกำหนดทางไฟฟ้าที่กำหนดเองได้ ค่าความต้านทานที่ใช้ได้ครอบคลุมตั้งแต่ 1kΩ ถึง 1,000kΩ โดยมีค่า B ตั้งแต่ 3200K ถึง 4500K มีตัวเลือกความทนทานต่อความต้านทาน ±0.5% และ ±1% สำหรับข้อมูลจำเพาะที่เลือก

เมื่อขอโมเดลที่กำหนดเอง ลูกค้าสามารถระบุค่า R25, B, ค่าเผื่อ, สภาพการทำงาน และการใช้งานเป้าหมายที่ต้องการได้ พารามิเตอร์เหล่านี้ช่วยกำหนดว่าสามารถใช้โมเดลที่มีอยู่หรือควรประเมินข้อกำหนดใหม่หรือไม่

ขนาดชิป

ขนาดชิปสามารถประเมินได้ตามพื้นที่การติดตั้งและกระบวนการประกอบที่มีอยู่ รุ่นที่มีอยู่ได้แก่โครงสร้างขนาดกะทัดรัด เช่น 0.45 × 0.45 × 0.20 มม. และ 0.45 × 0.45 × 0.25 มม.

สำหรับขนาดที่ไม่ได้มาตรฐาน X-Meritan สามารถตรวจสอบแบบหรือตัวอย่างของลูกค้า และยืนยันโครงสร้างที่ทำสำเร็จพร้อมกับพารามิเตอร์ทางไฟฟ้าที่ต้องการ

ตัวเลือกอิเล็กโทรด

มีตัวเลือกอิเล็กโทรดชุบทองหรือเงินให้เลือกสำหรับความต้องการการยึดเกาะที่แตกต่างกัน ควรเลือกวัสดุอิเล็กโทรดร่วมกับวัสดุลวดที่ต้องการและกระบวนการเชื่อม

ในระหว่างการพัฒนาตัวอย่าง สามารถตรวจสอบโครงสร้างอิเล็กโทรด วิธีการติด ขนาดชิป และคุณลักษณะทางไฟฟ้าได้ก่อนการผลิตจำนวนมาก

Manufacturing and Sample Support

X-Meritan ผลิตวัสดุและส่วนประกอบที่เกี่ยวข้องกับเซมิคอนดักเตอร์ และให้การสนับสนุนการผลิตสำหรับชิ้นส่วนอิเล็กทรอนิกส์ที่ปรับแต่งเอง อุปกรณ์การผลิตที่มีอยู่ ได้แก่ เครื่องสั่นจิ๊ก เครื่องเชื่อม เครื่องบรรจุภัณฑ์อัตโนมัติ และอุปกรณ์ตัดที่มีความแม่นยำ

สำหรับชิปเทอร์มิสเตอร์ NTC ที่ปรับแต่งเอง การผลิตสามารถประเมินได้จากตัวอย่างหรือภาพวาดของลูกค้า ก่อนการผลิตจำนวนมาก สามารถใช้ขั้นตอนการยืนยันตัวอย่างเพื่อตรวจสอบขนาด พารามิเตอร์ทางไฟฟ้า ข้อกำหนดของอิเล็กโทรด และความเข้ากันได้ของส่วนประกอบ

กระบวนการนี้ช่วยให้ลูกค้ามีจุดที่กำหนดในการตรวจสอบผลิตภัณฑ์ตามข้อกำหนดการใช้งานก่อนที่จะออกใบสั่งผลิตจำนวนมาก

คำถามที่พบบ่อย

ความต้านทานและค่า B ที่มีอยู่มีอะไรบ้าง?

ช่วงความต้านทานที่ใช้ได้คือ 1kΩ ถึง 1,000kΩ โดยมีค่า B ตั้งแต่ 3200K ถึง 4500K รุ่นมาตรฐานประกอบด้วยค่าความต้านทาน 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ และ 100kΩ

มีความทนทานต่อความต้านทานอะไรบ้าง?

ข้อมูลจำเพาะที่เลือกมีความทนทานต่อความต้านทาน ±0.5% และ ±1% ควรเลือกพิกัดความเผื่อที่ต้องการตามข้อกำหนดการตรวจจับวงจรและอุณหภูมิ

ชิปสามารถเชื่อมด้วยลวดได้หรือไม่?

ใช่. มีตัวเลือกอิเล็กโทรดชุบทองหรือเงินให้เลือก การติดลวดทอง อลูมิเนียม และเงินสามารถประเมินได้ตามการกำหนดค่าอิเล็กโทรดและกระบวนการประกอบ

ขนาดชิปที่เล็กที่สุดที่มีอยู่คือเท่าไร?

กลุ่มผลิตภัณฑ์ประกอบด้วยรุ่นกะทัดรัด เช่น 0.45 × 0.45 × 0.20 มม. และ 0.45 × 0.45 × 0.25 มม. ขนาดที่กำหนดเองสามารถประเมินได้จากแบบหรือตัวอย่างของลูกค้า โดยขนาดสุดท้ายขึ้นอยู่กับข้อกำหนดทางไฟฟ้าและโครงสร้างที่ต้องการ

ใช่. X-Meritan สามารถประเมินความต้านทานที่กำหนดเอง ค่า B ขนาด ความคลาดเคลื่อน และข้อกำหนดของอิเล็กโทรด แบบหรือตัวอย่างของลูกค้าสามารถใช้เป็นพื้นฐานสำหรับการประเมินผลิตภัณฑ์และการยืนยันตัวอย่างได้

ฉันจะเลือกชิปเทอร์มิสเตอร์ NTC ได้อย่างไร

เริ่มต้นด้วยความต้านทานที่ต้องการที่ 25°C, ค่า B, ช่วงการตรวจจับอุณหภูมิ, ความทนทานต่อความต้านทาน, พื้นที่ในการติดตั้งที่มีอยู่ และวิธีการยึดติด สำหรับการใช้งานแบบกำหนดเอง การระบุข้อกำหนดของวงจร ภาพวาดการติดตั้ง หรือตัวอย่างที่มีอยู่สามารถช่วยกำหนดข้อกำหนดเฉพาะที่เหมาะสมได้

เกี่ยวกับ เอ็กซ์-เมอริตัน

X-Meritan เป็นผู้ผลิตในประเทศจีนที่เชี่ยวชาญด้านวัสดุ ส่วนประกอบ และผลิตภัณฑ์การจัดการความร้อนที่เกี่ยวข้องกับเซมิคอนดักเตอร์ ความสามารถครอบคลุมถึงการพัฒนาวัสดุ การผลิตชิ้นส่วน การผลิตตามสั่ง และการสนับสนุนการใช้งาน

บริษัทให้บริการแอปพลิเคชันต่างๆ เช่น การสื่อสารด้วยแสง การตรวจจับ อุปกรณ์ทางการแพทย์ อิเล็กทรอนิกส์ในยานยนต์ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ผลิตภัณฑ์ถูกจำหน่ายไปยังยุโรป อเมริกาเหนือ อเมริกาใต้ เอเชียตะวันออกเฉียงใต้ และตลาดต่างประเทศอื่นๆ

สำหรับชิปเทอร์มิสเตอร์ NTC ที่มีความแม่นยำสูง X-Meritan ให้การสนับสนุนตั้งแต่การเลือกข้อมูลจำเพาะและการประเมินตัวอย่างไปจนถึงการผลิตแบบกำหนดเอง ลูกค้าสามารถจัดเตรียมภาพวาด ตัวอย่าง หรือข้อกำหนดทางไฟฟ้าสำหรับการประเมินทางเทคนิคก่อนการผลิต
