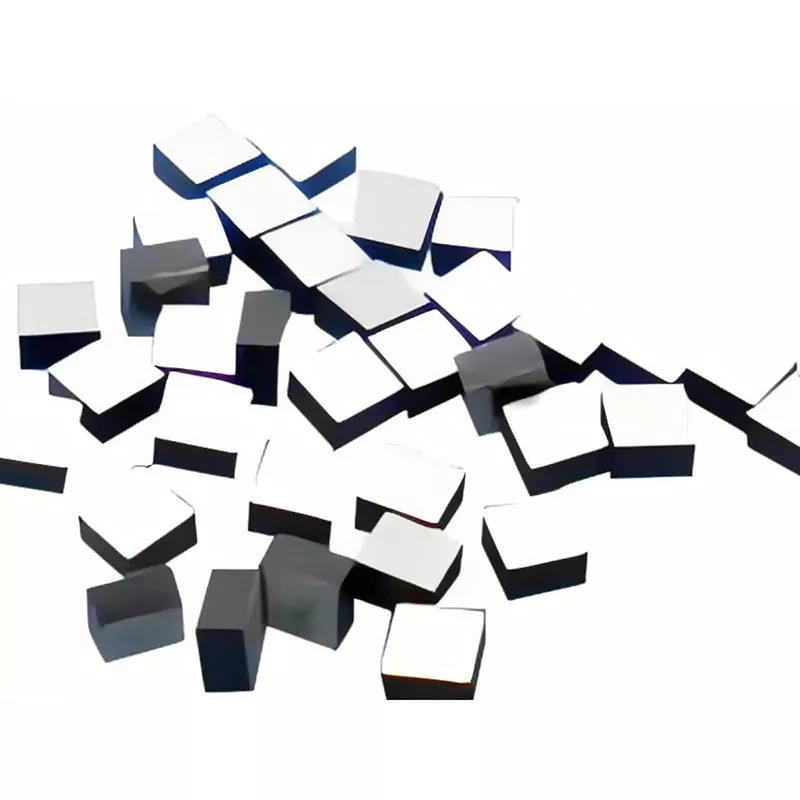

เทอร์มิสเตอร์ NTC สำหรับเทอร์โมไพล์อินฟราเรด

เทอร์มิสเตอร์ NTC สำหรับเทอร์โมไพล์อินฟราเรด ให้สัญญาณอุณหภูมิเพิ่มเติมโดยการเปลี่ยนความต้านทานตามอุณหภูมิของเซ็นเซอร์ สัญญาณเทอร์โมไพล์และสัญญาณ NTC สามารถประมวลผลร่วมกันเพื่อชดเชยความแปรผันที่เกี่ยวข้องกับอุณหภูมิ ซึ่งทำให้ NTC เป็นส่วนประกอบสนับสนุนที่สำคัญในระบบอินฟราเรดเทอร์โมไพล์ ซึ่งจำเป็นต้องมีความเสถียรในการวัดและความสามารถในการทำซ้ำ

มันทำงานอย่างไร

ความสัมพันธ์ในการทำงานขั้นพื้นฐานสามารถเข้าใจได้ดังนี้:

รังสีอินฟราเรด
↓
Thermopile สร้างเอาต์พุตไฟฟ้า
↓
การเปลี่ยนแปลงอุณหภูมิโดยรอบหรือเซ็นเซอร์
↓
การเปลี่ยนแปลงความต้านทานของ NTC
↓
ข้อมูลอุณหภูมิถูกอ่านโดยวงจร
↓
ใช้การชดเชยอุณหภูมิ
↓
การวัดเทอร์โมไพล์ที่เสถียรยิ่งขึ้น

เมื่อรังสีอินฟราเรดไปถึงเทอร์โมไพล์ เซ็นเซอร์จะสร้างเอาต์พุตทางไฟฟ้าที่เกี่ยวข้องกับความแตกต่างของอุณหภูมิระหว่างองค์ประกอบการตรวจจับและสภาพแวดล้อมอ้างอิง

ในเวลาเดียวกัน การเปลี่ยนแปลงของอุณหภูมิโดยรอบสามารถเปลี่ยนแปลงอุณหภูมิของแพ็คเกจเทอร์โมไพล์และส่วนประกอบโดยรอบได้ เทอร์มิสเตอร์เทอร์มิสเตอร์ NTC ตอบสนองต่อการเปลี่ยนแปลงอุณหภูมินี้ผ่านการเปลี่ยนแปลงความต้านทานที่สอดคล้องกัน

วงจรประมวลผลสัญญาณใช้ข้อมูลความต้านทาน NTC เพื่อประมาณผลกระทบที่เกี่ยวข้องกับอุณหภูมิ และใช้การชดเชยกับเอาต์พุตเทอร์โมไพล์ จุดประสงค์ไม่ใช่เพื่อเพิ่มสัญญาณอินฟราเรด แต่เพื่อลดความแปรผันในการวัดที่เกี่ยวข้องกับการเปลี่ยนแปลงสภาพแวดล้อมทางความร้อนของเซ็นเซอร์

เหตุใดการชดเชยอุณหภูมิจึงมีความสำคัญ

เทอร์มิสเตอร์ NTC สำหรับเทอร์โมไพล์อินฟราเรดได้รับอิทธิพลมากกว่าวัตถุเป้าหมาย การเปลี่ยนแปลงอุณหภูมิของชุดเซ็นเซอร์อาจส่งผลต่อสัญญาณเอาท์พุตด้วย

ความสัมพันธ์สามารถสรุปได้ดังนี้:

ข้อมูลจำเพาะทางเทคนิค

การใช้งาน

เครื่องวัดอุณหภูมิอินฟราเรดแบบไม่สัมผัส

เครื่องวัดอุณหภูมิแบบอินฟราเรดใช้องค์ประกอบการตรวจจับเทอร์โมไพล์เพื่อตรวจจับการแผ่รังสีความร้อนโดยไม่ต้องสัมผัสโดยตรงกับเป้าหมาย NTC สามารถให้ข้อมูลอุณหภูมิเพื่อชดเชยความแปรผันที่เกิดจากการเปลี่ยนแปลงสภาพแวดล้อมทางความร้อนของเซ็นเซอร์

การวัดอุณหภูมิทางการแพทย์

ระบบการวัดอุณหภูมิแบบเทอร์โมไพล์ รวมถึงเทอร์โมมิเตอร์วัดทางหูและอุปกรณ์วัดอุณหภูมิทางการแพทย์แบบไม่สัมผัสอื่นๆ ต้องการเอาต์พุตเซ็นเซอร์ที่มีความเสถียรภายใต้สภาพแวดล้อมที่เปลี่ยนแปลง กทชสนับสนุนกระบวนการชดเชยโดยการตรวจสอบการเปลี่ยนแปลงอุณหภูมิที่เกี่ยวข้องรอบๆ เซ็นเซอร์

อุปกรณ์ตรวจจับอินฟราเรด

ระบบตรวจจับอินฟราเรดอาจพบความแปรผันของเอาท์พุตเมื่ออุณหภูมิของเซนเซอร์เปลี่ยนแปลง NTC ที่ตรงกันจะให้การอ้างอิงอุณหภูมิที่จำเป็นสำหรับการแก้ไขผลกระทบที่ขึ้นกับอุณหภูมิในระบบการตรวจจับ

HVAC และการตรวจจับสิ่งแวดล้อม

Smart HVAC equipment and environmental monitoring devices may operate under continuously changing ambient conditions. NTC temperature compensation can help thermopile-based infrared sensing modules maintain more consistent measurements.

เครื่องใช้ในครัวเรือน

Compact infrared sensing modules are used in various smart appliances for temperature detection and monitoring. The NTC can be integrated into the thermopile assembly where temperature compensation is required within a limited installation space.

การวิจัยและเครื่องมือทางวิทยาศาสตร์

อุปกรณ์ตรวจวัดอินฟราเรดทางวิทยาศาสตร์และในห้องปฏิบัติการอาจต้องการประสิทธิภาพของเซ็นเซอร์ที่ได้รับการควบคุมและทำซ้ำได้ NTC ที่จับคู่อย่างเหมาะสมสามารถให้ข้อมูลอ้างอิงอุณหภูมิที่จำเป็นสำหรับการชดเชยและการสอบเทียบเทอร์โมไพล์

เหตุใดจึงเลือก X-Meritan สำหรับโซลูชั่น Thermopile NTC

ข้อได้เปรียบของ X-Meritan ไม่ได้จำกัดอยู่ที่การจ่ายเทอร์มิสเตอร์แต่ละตัว บริษัททำงานเกี่ยวกับวัสดุเทอร์โมอิเล็กทริก ส่วนประกอบหลัก การทดสอบ และโซลูชันการจัดการความร้อน โดยให้พื้นฐานทางเทคนิคที่กว้างขึ้นสำหรับการปรับแต่งส่วนประกอบต่างๆ

ความสามารถของวัสดุและส่วนประกอบ

X-Meritan มีประสบการณ์ในด้านวัสดุเทอร์โมอิเล็กทริกและส่วนประกอบการจัดการความร้อนของเซมิคอนดักเตอร์ ซึ่งสนับสนุนลูกค้าที่ทำงานในโครงการที่เกี่ยวข้องกับการควบคุมอุณหภูมิและการตรวจจับ

การพัฒนาส่วนประกอบที่กำหนดเอง

ความต้านทาน ค่า B ขนาด และพิกัดความเผื่อสามารถพูดคุยได้ตามความต้องการของส่วนประกอบเทอร์โมไพล์หรือวงจรอิเล็กทรอนิกส์ของลูกค้า

การควบคุมและการทดสอบคุณภาพ

กระบวนการผลิตและการทดสอบใช้เพื่อตรวจสอบประสิทธิภาพของส่วนประกอบและความสม่ำเสมอของแบทช์ ซึ่งสนับสนุนการจัดหาที่มั่นคงสำหรับการตรวจสอบต้นแบบและการผลิตในภายหลัง

การตรวจสอบตัวอย่างก่อนการผลิตจำนวนมาก

ลูกค้าสามารถจัดเตรียมภาพวาด ตัวอย่าง หรือข้อกำหนดทางเทคนิคได้ X-Meritan สามารถสื่อสารรายละเอียดทางเทคนิค จัดเตรียมการตรวจสอบตัวอย่าง และดำเนินการผลิตจำนวนมากหลังจากการยืนยัน

การสนับสนุนการบูรณาการทางเทคนิค

สำหรับลูกค้าที่พัฒนาโมดูลเทอร์โมไพล์ใหม่ X-Meritan สามารถมีส่วนร่วมในการเลือกส่วนประกอบและการสื่อสารทางเทคนิคเพื่อช่วยจับคู่ NTC กับเซ็นเซอร์และระบบชดเชย

คำถามที่พบบ่อย

เทอร์มิสเตอร์ NTC สำหรับเทอร์โมไพล์อินฟราเรดในเทอร์โมไพล์อินฟราเรดทำหน้าที่อะไร

เทอร์มิสเตอร์ NTC ให้ข้อมูลอุณหภูมิเพื่อชดเชยการเปลี่ยนแปลงที่เกี่ยวข้องกับอุณหภูมิในเอาท์พุตเทอร์โมไพล์ โดยทั่วไปจะใช้เป็นส่วนประกอบอ้างอิงอุณหภูมิหรือการชดเชย แทนที่จะเป็นเครื่องตรวจจับอินฟราเรดหลัก

เหตุใดเทอร์โมไพล์อินฟราเรดจึงต้องมีการชดเชยอุณหภูมิ

Thermopile output can be affected by changes in the temperature of the sensor package and surrounding environment. Without suitable compensation, these changes can introduce measurement variation even when the target temperature remains unchanged.

NTC ชดเชยเซ็นเซอร์เทอร์โมไพล์อย่างไร

NTC เปลี่ยนความต้านทานเมื่ออุณหภูมิเปลี่ยนแปลง ระบบเทอร์โมไพล์จะอ่านความต้านทานนี้และใช้ข้อมูลอุณหภูมิที่เป็นผลลัพธ์ในวงจรประมวลผลสัญญาณหรืออัลกอริธึมการชดเชยเพื่อแก้ไขความแปรผันของเอาท์พุตที่เกี่ยวข้องกับอุณหภูมิ

ฉันจะเลือกค่าความต้านทานของ NTC สำหรับเทอร์โมไพล์ได้อย่างไร

ความต้านทานที่ต้องการขึ้นอยู่กับวงจรเทอร์โมไพล์ อุณหภูมิอ้างอิง วิธีการชดเชย และช่วงการทำงานที่คาดหวัง ควรเลือก NTC ร่วมกับเทอร์โมไพล์และการออกแบบการประมวลผลสัญญาณ

ค่า B ส่งผลต่อการชดเชยอุณหภูมิเทอร์โมไพล์หรือไม่?

ใช่. ค่า B จะกำหนดความสัมพันธ์ระหว่างความต้านทานต่ออุณหภูมิของ NTC และส่งผลต่อข้อมูลอุณหภูมิที่ระบบชดเชยใช้

สามารถปรับแต่งความต้านทาน NTC และค่า B ได้หรือไม่

ใช่. X-Meritan สามารถพูดคุยเกี่ยวกับความต้านทานที่กำหนดเองและค่า B ตามข้อกำหนดของระบบเทอร์โมไพล์

ขนาดของเทอร์โมไพล์ NTC สามารถปรับแต่งได้หรือไม่

ใช่. ขนาดและโครงสร้างทางกายภาพสามารถประเมินได้ตามโครงสร้างเทอร์โมไพล์ พื้นที่ติดตั้ง และข้อกำหนดในการประกอบ

X-Meritan สามารถพัฒนา NTC ตามแบบหรือตัวอย่างได้หรือไม่

ใช่. ลูกค้าสามารถจัดเตรียมภาพวาด ตัวอย่าง หรือข้อกำหนดทางเทคนิคเพื่อการประเมินผลได้ การตรวจสอบตัวอย่างสามารถทำได้ก่อนการผลิตจำนวนมาก

NTC นี้เหมาะสำหรับเทอร์โมมิเตอร์อินฟราเรดทางการแพทย์หรือไม่

เทอร์มิสเตอร์ NTC สามารถใช้เป็นส่วนประกอบการชดเชยอุณหภูมิในเทอร์โมมิเตอร์อินฟราเรดแบบเทอร์โมไพล์ รวมถึงอุปกรณ์วัดอุณหภูมิทางการแพทย์ ควรเลือกความต้านทานเฉพาะ ค่า B ความคลาดเคลื่อน และการกำหนดค่าทางกายภาพตามการออกแบบเซ็นเซอร์
