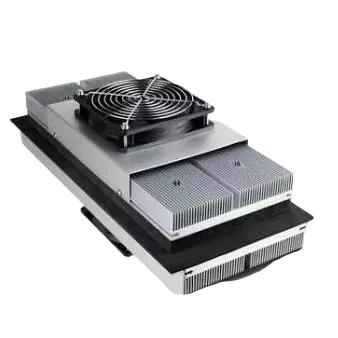

ชุดประกอบเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกแบบต่ออากาศโดยตรง

X-Meritan ผลิตส่วนประกอบเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกโดยตรงสู่อากาศเพื่อแก้ไขปัญหาคอขวดด้านความร้อนในตู้อุตสาหกรรมขนาดกะทัดรัดและอุปกรณ์ที่มีความละเอียดอ่อน ด้วยการผสานรวมโมดูล Peltier ประสิทธิภาพสูง แผ่นทำความเย็นแบบกำหนดเอง ตัวระบายความร้อน และพัดลม ไว้ในส่วนประกอบย่อยโซลิดสเตตเดียว โซลูชันนี้ให้การทำความเย็นเฉพาะจุดโดยตรงโดยไม่ต้องใช้กาวอินทรีย์หรือลูปของเหลว โดยจะปกป้องไดโอดเลเซอร์ เครื่องมือวินิจฉัยทางการแพทย์ และอุปกรณ์อิเล็กทรอนิกส์โทรคมนาคมจากการสั่นสะเทือนทางกล ความร้อนสูงเกินไป และการเสื่อมประสิทธิภาพ

มันทำงานอย่างไร?

ชุดเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกแบบต่ออากาศโดยตรงใช้เอฟเฟกต์ Peltier เพื่อขับความร้อนออกจากพื้นผิวการติดตั้งเป้าหมาย และกระจายความร้อนออกสู่สภาพแวดล้อมโดยรอบ

เส้นทางความร้อน:

แหล่งความร้อนเป้าหมาย → แผ่นด้านเย็น/ตัวระบายความร้อน → โมดูล TEC → หม้อน้ำด้านร้อน → พัดลมดูดอากาศ → อากาศโดยรอบ

เมื่อจ่ายไฟ DC ความร้อนที่ถูกดูดซับที่แผ่นเย็นจะเคลื่อนที่ผ่านส่วนประกอบเซมิคอนดักเตอร์ไปยังหม้อน้ำด้านร้อน พัดลมด้านร้อนจะถ่ายเทความร้อนทิ้งออกสู่อากาศโดยรอบอย่างต่อเนื่อง ในขณะที่พัดลมด้านเย็นที่เป็นอุปกรณ์เสริมจะหมุนเวียนอากาศเย็นภายในตัวเครื่อง ประสิทธิภาพโดยรวมขึ้นอยู่กับโหลดความร้อน (Qmax) ส่วนต่างของอุณหภูมิเป้าหมาย (ΔTmax) กระแสอินพุต (Imax) และประสิทธิภาพการระบายความร้อนโดยรอบ

คุณสมบัติที่สำคัญ

การถ่ายเทความร้อนจากพื้นผิวสู่อากาศโดยตรง: ดูดซับความร้อนโดยตรงจากพื้นผิวติดตั้งด้านเย็น และระบายออกสู่อากาศโดยรอบผ่านแผงระบายความร้อนแบบบังคับพาความร้อน

ความน่าเชื่อถือของโซลิดสเตต: กำจัดคอมเพรสเซอร์ ลูปสารทำความเย็น และชิ้นส่วนกลไกที่เคลื่อนไหว (ยกเว้นพัดลม) เพื่อการทำงานที่เงียบและไร้การสั่นสะเทือน

การตอบสนองความร้อนอย่างรวดเร็ว: ช่วยให้สามารถสลับความร้อน/ความเย็นได้ทันทีและการควบคุมอุณหภูมิอย่างละเอียดโดยการปรับกระแส DC อินพุต

การประกอบสภาพแวดล้อมเฉื่อย: การบัดกรีสูญญากาศและบรรจุภัณฑ์บรรยากาศเฉื่อยป้องกันการเกิดออกซิเดชันภายใน การปล่อยก๊าซ และการย่อยสลายเนื่องจากความร้อน

ขนาดกะทัดรัดและทนทาน: รวมเข้ากับตัวเครื่องที่มีพื้นที่จำกัด ตู้โทรคมนาคมกลางแจ้ง และหน่วยวินิจฉัยแบบพกพาได้อย่างง่ายดาย

ออกแบบตามสั่ง: รูปทรงของแผ่นเย็น การกำหนดค่าพัดลม แรงดันไฟฟ้าในการทำงาน และความสามารถในการระบายความร้อนตรงกับการออกแบบตู้เฉพาะ

การใช้งานเป้าหมายหลัก

กล่องอิเล็กทรอนิกส์ที่มีความแม่นยำ ปกป้องอุปกรณ์อิเล็กทรอนิกส์ควบคุมที่ละเอียดอ่อน แหล่งจ่ายไฟ และโมดูลระบบอัตโนมัติจากความร้อนเกินพิกัดในตัวเครื่องที่ปิดสนิท

อุปกรณ์วินิจฉัยทางการแพทย์ ชุดเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกแบบลงอากาศโดยตรงให้การควบคุมความร้อนที่เสถียรและปราศจากการสั่นสะเทือนสำหรับเครื่องวิเคราะห์ทางคลินิก ส่วนประกอบการถ่ายภาพทางการแพทย์ และรีเอเจนต์ที่ไวต่ออุณหภูมิ

ระบบออปติคอลและเลเซอร์ รักษาอุณหภูมิคงที่สำหรับเลเซอร์ไดโอดกำลังสูงและเซ็นเซอร์ออปติคัลเพื่อขจัดการเคลื่อนตัวของความยาวคลื่นและการบิดเบือนของสัญญาณ

ฮาร์ดแวร์โทรคมนาคม รับประกันการทำความเย็นอย่างต่อเนื่องสำหรับตู้โทรคมนาคมกลางแจ้งระยะไกลและสถานีฐานที่ไม่สามารถบำรุงรักษาคอมเพรสเซอร์ได้

ตัวเลือกการปรับแต่ง

1. ความสามารถในการทำความเย็น (Qmax): การกำหนดค่า TEC แบบขั้นตอนเดียวหรือหลายขั้นตอนที่ออกแบบมาเพื่อให้ตรงกับโหลดความร้อนเป้าหมาย

2. อินเทอร์เฟซแผ่นเย็น: รูปแบบรูยึดแบบกำหนดเอง ข้อมูลจำเพาะความเรียบของพื้นผิว และขนาดบล็อกเย็นที่ติดโดยตรง

3. การกระจายอากาศด้านข้าง: โปรไฟล์การอัดรีดแผ่นระบายความร้อนแบบกำหนดเอง การรวมท่อความร้อน และการเลือกพัดลม CFM สูง/กันน้ำ

4. พารามิเตอร์ทางไฟฟ้า: แรงดันไฟฟ้าในการทำงานที่ปรับแต่ง (12V, 24V, 48V DC), ขีดจำกัดกระแสสูงสุด (Imax) และเทอร์มิสเตอร์ในตัว/เซ็นเซอร์ NTC

5. การปกป้องสิ่งแวดล้อม: ตัวเลือกพัดลมที่ได้รับการจัดอันดับ IP การเคลือบแบบมาตรฐาน และการรักษาพื้นผิวป้องกันการกัดกร่อนสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง

เหตุใดจึงเลือก X-Meritan

การควบคุมการผลิตภายในองค์กร: การกำกับดูแลเต็มรูปแบบตั้งแต่การทดสอบเซมิคอนดักเตอร์ไปจนถึงการประกอบขั้นสุดท้าย การบัดกรีสูญญากาศ และการปิดผนึกสุญญากาศ

มาตรฐานคุณภาพที่เข้มงวด: ส่วนประกอบ 100% ผ่านการทดสอบความต้านทาน AC (Rac) การนำความร้อน และค่าสัมประสิทธิ์ Seebeck อย่างเข้มงวด

การทำงานร่วมกันของวัสดุขั้นสูง: ขับเคลื่อนด้วยวัสดุเทอร์โมอิเล็กทริกอัดที่มีความแข็งแรงสูงภายในองค์กรเพื่อประสิทธิภาพเชิงความร้อนที่เหนือกว่าและอายุการใช้งานที่ยาวนาน

การสร้างต้นแบบจนถึงการผลิตจำนวนมาก: การสนับสนุนทางเทคนิคที่สมบูรณ์แบบตั้งแต่การจำลองความร้อนเบื้องต้นและโครงร่าง CAD ไปจนถึงการผลิตในปริมาณมาก

คำถามที่พบบ่อย

ส่วนประกอบเทอร์โมอิเล็กทริกคูลเลอร์แบบ Direct-to-Air คืออะไร

เป็นหน่วยจัดการความร้อนแบบโซลิดสเตตที่ใช้โมดูล Peltier เพื่อดึงความร้อนโดยตรงจากพื้นผิวแข็งหรือแผ่นเย็น และระบายออกสู่อากาศโดยรอบโดยใช้แผงระบายความร้อนและพัดลมระบายความร้อนด้วยอากาศ

เมื่อใดที่ฉันควรเลือกการระบายความร้อนโดยตรงสู่อากาศมากกว่าการทำความเย็นจากของเหลวสู่อากาศ

การประกอบแบบส่งตรงสู่อากาศเหมาะอย่างยิ่งเมื่อสามารถติดตั้งแหล่งความร้อนบนแผ่นเย็นได้โดยตรง หรือเมื่อติดตั้งลูป ปั๊ม และท่อของเหลวไม่สามารถทำได้เนื่องจากพื้นที่ น้ำหนัก หรือข้อจำกัดในการบำรุงรักษา

ชุดประกอบนี้สามารถให้ทั้งความเย็นและความร้อนได้หรือไม่?

ใช่. ด้วยการกลับขั้วของกระแส DC ที่ใช้ โมดูลเทอร์โมอิเล็กทริกจะกลับทิศทางการไหลของความร้อน ทำให้สามารถสลับระหว่างการทำความร้อนและความเย็นแบบแอคทีฟได้อย่างราบรื่น

พารามิเตอร์ใดบ้างที่จำเป็นในการประเมินการออกแบบชุดประกอบแบบกำหนดเอง

เพื่อกำหนดการกำหนดค่าที่เหมาะสมที่สุด ให้จัดเตรียมโหลดความร้อนเป้าหมาย (Qc) ส่วนต่างของอุณหภูมิที่ต้องการ (ΔT) อุณหภูมิแวดล้อมสูงสุด พื้นที่ติดตั้งที่มีอยู่/ข้อจำกัดของ CAD และแรงดันไฟฟ้ากระแสตรงที่ต้องการ
