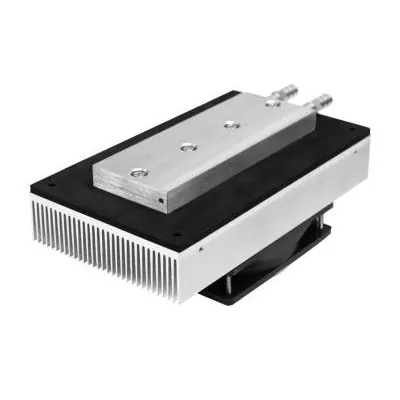

ชุดประกอบเครื่องทำความเย็นเทอร์โมอิเล็กทริกจากของเหลวสู่อากาศ

X-Meritan พัฒนาและผลิตส่วนประกอบการทำความเย็นแบบเทอร์โมอิเล็กทริก ส่วนประกอบเหล่านี้สามารถกำหนดค่าได้ตามอัตราการไหลของของเหลว โหลดความร้อน อุณหภูมิเป้าหมาย พื้นที่ติดตั้งที่มีอยู่ และข้อกำหนดการกระจายความร้อนด้านอากาศ เราผลิตส่วนประกอบเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกจากของเหลวสู่อากาศ ซึ่งเป็นโซลูชันการจัดการระบายความร้อนแบบบูรณาการที่ใช้โมดูลเทอร์โมอิเล็กทริกเพื่อถ่ายเทความร้อนจากวงจรของเหลวไปยังอากาศโดยรอบ ระบบนี้รวมแผ่นทำความเย็นเหลว เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริก หม้อน้ำ และพัดลม ไว้ในองค์ประกอบเดียว ช่วยให้ควบคุมอุณหภูมิแบบแอคทีฟสำหรับอุปกรณ์ระบายความร้อนด้วยของเหลวโดยไม่ต้องใช้คอมเพรสเซอร์หรือสารทำความเย็น

คุณสมบัติที่สำคัญ

● การถ่ายเทความร้อนจากของเหลวสู่อากาศ: ถ่ายเทความร้อนจากวงจรของเหลวไปยังอากาศโดยรอบผ่านโมดูลทำความเย็นแบบเทอร์โมอิเล็กทริกและแผงระบายความร้อนด้วยอากาศ

การควบคุมอุณหภูมิแบบแอคทีฟ: ให้ความเย็นและความร้อนแบบแอคทีฟสำหรับการใช้งานที่ต้องการอุณหภูมิของเหลวที่ถูกควบคุม

การออกแบบแบบบูรณาการ: รวมโมดูล TEC, แผ่นทำความเย็นด้วยของเหลว, ตัวระบายความร้อน, พัดลม และส่วนประกอบที่เกี่ยวข้องเข้าไว้ในชุดระบายความร้อนขนาดกะทัดรัด

ไม่มีสารทำความเย็น: ใช้การระบายความร้อนด้วยเทอร์โมอิเล็กทริกแบบโซลิดสเตตโดยไม่ต้องใช้คอมเพรสเซอร์หรือวงจรสารทำความเย็น

การสั่นสะเทือนกะทัดรัดและต่ำ: ไม่มีคอมเพรสเซอร์แบบกลไกภายใน TEC ทำให้ชุดประกอบเหมาะสำหรับอุปกรณ์ที่มีความละเอียดอ่อนและระบบที่มีพื้นที่จำกัด

การกำหนดค่าที่ปรับแต่งได้: ความสามารถในการทำความเย็น ขนาด อินเทอร์เฟซของของเหลว คุณลักษณะทางไฟฟ้า และส่วนประกอบด้านอากาศสามารถปรับแต่งได้ตามความต้องการในการใช้งาน

การประกอบ TEC จากของเหลวสู่อากาศทำงานอย่างไร

ชุดเครื่องทำความเย็นเทอร์โมอิเล็กทริกจากของเหลวสู่อากาศใช้เอฟเฟกต์ Peltier เพื่อถ่ายเทความร้อนจากด้านของเหลวไปยังด้านอากาศ

เส้นทางความร้อนพื้นฐานคือ:

●iquid → แผ่นเย็น → โมดูล TEC → ตัวระบายความร้อน → พัดลม → อากาศแวดล้อม

เมื่อจ่ายไฟ DC ไปที่โมดูล TEC ความร้อนจะถูกดูดซับจากแผ่นทำความเย็นของเหลวและถ่ายโอนไปยังแผงระบายความร้อนด้านร้อน จากนั้นพัดลมจะบังคับอากาศผ่านแผงระบายความร้อนเพื่อระบายความร้อนออกสู่สิ่งแวดล้อมโดยรอบ

ประสิทธิภาพการทำความเย็นขึ้นอยู่กับโมดูล TEC อัตราการไหลของของเหลว ส่วนต่อประสานการระบายความร้อน การกระจายความร้อนด้านร้อน อุณหภูมิโดยรอบ และสภาวะการทำงานทางไฟฟ้า

การใช้งาน

อุปกรณ์เลเซอร์และออพติคอล

ใช้สำหรับการรักษาเสถียรภาพอุณหภูมิของระบบเลเซอร์ ส่วนประกอบทางแสง และอุปกรณ์ออปโตอิเล็กทรอนิกส์ระบายความร้อนด้วยของเหลวอื่นๆ

อุปกรณ์ห้องปฏิบัติการ

ชุดเทอร์โมอิเล็กทริกคูลเลอร์จากของเหลวสู่อากาศเหมาะสำหรับเครื่องมือวิเคราะห์ ระบบควบคุมอุณหภูมิในห้องปฏิบัติการ และอุปกรณ์ทดสอบที่ต้องการอุณหภูมิของเหลวคงที่

อุปกรณ์การแพทย์และการวินิจฉัย

สามารถรวมเข้ากับอุปกรณ์ทางการแพทย์และการวินิจฉัยที่ต้องการการควบคุมอุณหภูมิของเหลวขนาดกะทัดรัด

อิเล็กทรอนิกส์อุตสาหกรรม

เหมาะสำหรับการทำความเย็นลูปของเหลวในอุปกรณ์อิเล็กทรอนิกส์ ระบบควบคุม เซ็นเซอร์ และอุปกรณ์อุตสาหกรรมที่ไวต่อความร้อนอื่นๆ

แบตเตอรี่และระบบพลังงาน

สามารถใช้สำหรับการจัดการระบายความร้อนเฉพาะจุดของส่วนประกอบที่เกี่ยวข้องกับแบตเตอรี่และระบบอื่นๆ ที่ต้องการการระบายความร้อนด้วยของเหลว

การควบคุมความร้อนที่แม่นยำ

เหมาะสำหรับการใช้งานที่ต้องการควบคุมอุณหภูมิของเหลวโดยไม่ต้องใช้เครื่องทำความเย็นแบบคอมเพรสเซอร์

ตัวเลือกการปรับแต่ง

X-Meritan สามารถพัฒนาส่วนประกอบเครื่องทำความเย็นเทอร์โมอิเล็กทริกจากของเหลวสู่อากาศ ตามความต้องการด้านความร้อนและกลไกเฉพาะการใช้งาน

การปรับแต่งอาจรวมถึง:

● ขนาดและการกำหนดค่าโมดูล TEC

● ความสามารถในการทำความเย็น

● ขนาดแผ่นทำความเย็นเหลว

● การกำหนดค่าทางเข้าและทางออกของของเหลว

● ข้อกำหนดเกี่ยวกับท่อหรือข้อต่อ

● อัตราการไหลของของเหลว

● ขนาดแผ่นระบายความร้อน

● ขนาดพัดลมและการไหลเวียนของอากาศ

● แรงดันไฟฟ้าและกระแสไฟฟ้าในการทำงาน

● เซ็นเซอร์อุณหภูมิ

● โครงสร้างการติดตั้ง

● การเชื่อมต่อไฟฟ้า

● ขนาดการประกอบโดยรวม

ลูกค้าสามารถจัดเตรียมข้อกำหนดด้านความร้อน แบบวิศวกรรม ตัวอย่างที่มีอยู่ หรือข้อกำหนดเฉพาะของอุปกรณ์เพื่อการประเมินได้

เหตุใดจึงเลือก X-Meritan

โซลูชัน TEC แบบครบวงจร: โมดูล TEC, แผ่นทำความเย็นเหลว, ตัวระบายความร้อน และพัดลมสามารถออกแบบให้เป็นชุดระบายความร้อนชุดเดียวได้

ความเชี่ยวชาญด้านวัสดุเทอร์โมอิเล็กทริก: การพัฒนาวัสดุเทอร์โมอิเล็กทริกภายในบริษัทรองรับการกำหนดค่า TEC เฉพาะแอปพลิเคชัน

การออกแบบการระบายความร้อนแบบกำหนดเอง: ความสามารถในการทำความเย็น การไหลของของเหลว ขนาด และพารามิเตอร์ทางไฟฟ้าสามารถจับคู่กับระบบจริงได้

ต้นแบบสู่การผลิต: การสนับสนุนตั้งแต่การออกแบบการระบายความร้อนและการพัฒนาต้นแบบไปจนถึงการทดสอบและการผลิตตามปริมาณ

วิศวกรรมที่เน้นการใช้งาน: การออกแบบจะพิจารณาเส้นทางระบายความร้อนที่สมบูรณ์ แทนที่จะเลือกโมดูล TEC แยกกัน

คำถามที่พบบ่อย

ชุดประกอบเครื่องทำความเย็นเทอร์โมอิเล็กทริกระบายความร้อนด้วยของเหลวคืออะไร?

เป็นชุดระบายความร้อนแบบรวมที่ใช้โมดูลเทอร์โมอิเล็กทริกเพื่อถ่ายเทความร้อนจากวงจรของเหลวไปยังอากาศโดยรอบ ประกอบด้วยแผ่นทำความเย็นเหลว โมดูลเทอร์โมอิเล็กทริกคูลเลอร์ (TEC) หม้อน้ำระบายความร้อนด้วยอากาศ และพัดลม

อะไรคือความแตกต่างระหว่างการระบายความร้อนด้วยของเหลวและระบายความร้อนด้วยอากาศ TEC?

ชุดประกอบ TEC ระบายความร้อนด้วยของเหลวจะทำให้ของเหลวเย็นลงผ่านแผ่นเย็น และกระจายความร้อนไปยังอากาศโดยรอบผ่านหม้อน้ำ การกำหนดค่านี้มีประโยชน์มากเมื่อเชื่อมต่อแหล่งความร้อนกับวงจรของเหลว หรือเมื่อการระบายความร้อนด้วยของเหลวให้การสัมผัสความร้อนกับอุปกรณ์เป้าหมายได้ดีขึ้น

ชุดประกอบนี้สามารถให้ทั้งฟังก์ชั่นการทำความเย็นและการทำความร้อนพร้อมกันได้หรือไม่?

ใช่. ด้วยการกลับขั้วของโมดูล TEC ทิศทางการถ่ายเทความร้อนสามารถย้อนกลับได้ ทำให้ชุดประกอบเดียวกันสามารถให้ความร้อนหรือความเย็นแบบแอคทีฟเมื่อการออกแบบระบบรองรับการควบคุมอุณหภูมิแบบสองทิศทาง

ข้อมูลใดบ้างที่จำเป็นสำหรับการออกแบบที่กำหนดเอง?

ข้อมูลที่เป็นประโยชน์มากที่สุด ได้แก่ โหลดความร้อน ประเภทของของเหลว อัตราการไหลของของเหลว อุณหภูมิทางเข้า อุณหภูมิเป้าหมาย อุณหภูมิโดยรอบ พื้นที่ติดตั้งที่มีอยู่ แหล่งจ่ายไฟ และข้อกำหนดในการเชื่อมต่อ แบบหรือตัวอย่างทางวิศวกรรมสามารถช่วยเราประเมินโครงสร้างทางกลได้

X-Meritan สามารถปรับแต่งการเชื่อมต่อของเหลวและหม้อน้ำได้หรือไม่

ใช่. การเชื่อมต่อทางเข้า/ทางออกของของเหลว ขนาดแผ่นเย็น โครงร่างหม้อน้ำ การเลือกพัดลม โครงสร้างการติดตั้ง และขนาดการประกอบโดยรวม ทั้งหมดนี้สามารถปรับแต่งให้เหมาะกับการใช้งานได้
