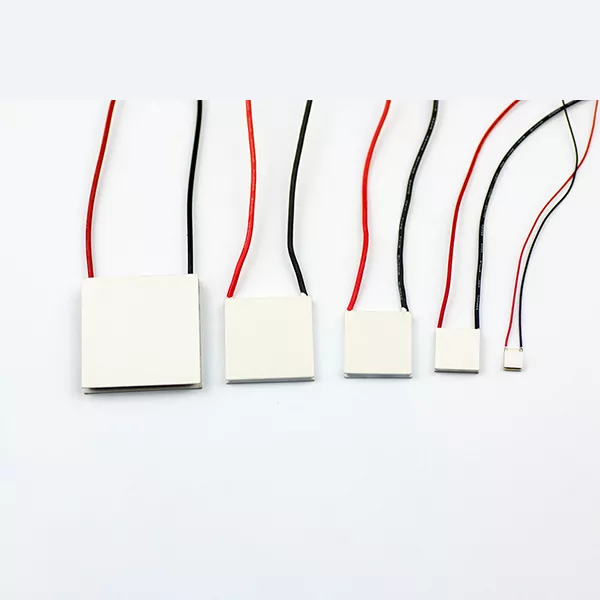

เครื่องทำความเย็น TE ทั่วไปที่มีการเชื่อมต่อแบบอนุกรมหรือแบบขนานสำหรับการใช้งานพิเศษ

สำหรับการใช้งานในการสื่อสารด้วยไฟเบอร์ออปติก อุปกรณ์ทางการแพทย์ อิเล็กทรอนิกส์ยานยนต์ เครื่องมือในห้องปฏิบัติการ และระบบความแม่นยำอื่นๆ การเลือกการกำหนดค่า TEC อาจส่งผลโดยตรงต่อประสิทธิภาพการทำความเย็นและประสิทธิภาพของระบบโดยรวม X-Meritan รองรับการกำหนดค่าแบบอนุกรม แบบขนาน และแบบผสม-แบบขนาน รวมถึงโซลูชันที่ปรับแต่งเองซึ่งพัฒนาขึ้นตามแบบของลูกค้า ตัวอย่าง และเงื่อนไขการใช้งาน

การกำหนดค่าที่ยืดหยุ่นสำหรับการจัดการระบายความร้อนที่ซับซ้อน

ระบบระบายความร้อนแบบเทอร์โมอิเล็กทริกไม่ได้มีโซลูชันแบบโมดูลเดียวเสมอไป เมื่อความสามารถในการทำความเย็นที่ต้องการเพิ่มขึ้น หรือแหล่งจ่ายไฟที่มีอยู่และพื้นที่การติดตั้งมีความต้องการมากขึ้น เครื่องทำความเย็น TE หลายเครื่องอาจจำเป็นต้องทำงานร่วมกัน

วิธีการจัดวางเครื่องทำความเย็นเหล่านี้กลายเป็นส่วนสำคัญของการออกแบบระบบ

เครื่องทำความเย็น TE ทั่วไป X-Meritan ที่มีการเชื่อมต่อแบบอนุกรมหรือแบบขนานสำหรับการใช้งานพิเศษสามารถกำหนดค่าแบบอนุกรมหรือแบบขนานได้ ช่วยให้วิศวกรสามารถเลือกการจัดเรียงที่เหมาะสมตามประสิทธิภาพการถ่ายเทความร้อน สภาวะการไหล แรงดันตกคร่อม และความจุของระบบที่ต้องการ สำหรับการใช้งานที่มีข้อกำหนดที่ซับซ้อนมากขึ้น ก็สามารถพิจารณาการกำหนดค่าแบบผสมได้เช่นกัน

แทนที่จะถือว่าโมดูล TEC เป็นส่วนประกอบที่แยกออกมา X-Meritan จะพิจารณาว่าตัวทำความเย็นทำงานอย่างไรภายในระบบการจัดการระบายความร้อนที่สมบูรณ์

ซีรีส์หรือขนาน: การกำหนดค่าใดเหมาะสมกว่า

ความแตกต่างระหว่างการกำหนดค่าแบบอนุกรมและแบบขนานนั้นส่วนใหญ่เกี่ยวข้องกับวิธีที่ระบบทำความเย็นจัดการกับการไหลและกระจายภาระความร้อน

การกำหนดค่าซีรี่ส์

ด้วยการจัดเรียงแบบอนุกรม ตัวกลางทำความเย็นจะผ่านตัวทำความเย็น TE ทีละตัว สิ่งนี้จะสร้างเส้นทางการไหลที่ค่อนข้างเข้มข้นและสามารถให้ความเร็วการไหลที่สูงขึ้นผ่านช่องระบายความร้อน

การกำหนดค่านี้จะมีประโยชน์เมื่อการใช้งานมีอัตราการไหลที่ควบคุมและต้องการการถ่ายเทความร้อนที่มีประสิทธิภาพภายในระบบขนาดกะทัดรัด เส้นทางการไหลต่อเนื่องยังทำให้การกระจายการไหลค่อนข้างตรงไปตรงมา

ข้อเสียเปรียบคือแรงดันตก เมื่อมีการเชื่อมต่อคูลเลอร์มากขึ้นตามลำดับ ความต้านทานการไหลทั้งหมดจะเพิ่มขึ้น สำหรับระบบที่ต้องการอัตราการไหลสูง อาจส่งผลให้มีความต้องการปั๊มมากขึ้นและสิ้นเปลืองพลังงานมากขึ้น

การกำหนดค่าแบบขนาน

ในการจัดเรียงแบบขนาน การไหลจะถูกแบ่งระหว่างเครื่องทำความเย็น TE หลายเครื่อง แทนที่จะไหลผ่านเครื่องทำความเย็นทุกเครื่องตามลำดับ

ซึ่งจะช่วยลดเส้นทางการไหลของแต่ละสาขาและสามารถช่วยลดแรงดันตกคร่อมโดยรวมได้ ทำให้การกำหนดค่าแบบขนานมีประโยชน์อย่างยิ่งเมื่อระบบต้องการอัตราการไหลที่มากขึ้น หรือเมื่อการลดพลังงานในการสูบเป็นสิ่งสำคัญที่ต้องพิจารณา

ความท้าทายหลักคือการกระจายการไหล หากกิ่งก้านไม่ได้รับการออกแบบอย่างเหมาะสม เครื่องทำความเย็นที่แตกต่างกันอาจได้รับอัตราการไหลที่แตกต่างกัน ซึ่งอาจส่งผลต่อความสม่ำเสมอของประสิทธิภาพการระบายความร้อน

ด้วยเหตุนี้ การเลือกระหว่างแบบอนุกรมและแบบขนานจึงไม่ควรขึ้นอยู่กับความสามารถในการทำความเย็นเพียงอย่างเดียว จำเป็นต้องพิจารณาเงื่อนไขไฮดรอลิกและการออกแบบระบบที่สมบูรณ์ด้วย

การเปรียบเทียบซีรีย์กับ Parallel TE Cooler

การใช้งาน

ในอุปกรณ์สื่อสารใยแก้วนำแสง เครื่องทำความเย็น TE ทั่วไปที่มีการเชื่อมต่อแบบอนุกรมหรือแบบขนานสำหรับการใช้งานพิเศษ สามารถใช้งานได้ในที่ที่ความเสถียรของอุณหภูมิเป็นสิ่งสำคัญสำหรับส่วนประกอบทางแสงและอุปกรณ์ที่เกี่ยวข้องกับเลเซอร์ ในระบบเหล่านี้ ขนาดกะทัดรัดและการควบคุมความร้อนที่แม่นยำมักมีความสำคัญมากกว่าความสามารถในการทำความเย็นแบบเดิมๆ

สำหรับอุปกรณ์ทางการแพทย์และอุตสาหกรรม การระบายความร้อนของ TEC สามารถควบคุมอุณหภูมิเฉพาะจุดสำหรับส่วนประกอบที่ไวต่ออุณหภูมิและเครื่องมือที่มีความแม่นยำ ความสามารถในการปรับแต่งการกำหนดค่ามีประโยชน์อย่างยิ่งเมื่อพื้นที่การติดตั้งที่มีอยู่มีจำกัด

หลักการเดียวกันนี้ใช้กับอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์และอุปกรณ์ที่เกี่ยวข้องกับ LiDAR ซึ่งส่วนประกอบอิเล็กทรอนิกส์และออปติคอลอาจต้องการอุณหภูมิการทำงานที่เสถียรภายในระบบขนาดกะทัดรัด สำหรับอุปกรณ์ห้องปฏิบัติการและการวิจัย เทคโนโลยี TEC นำเสนอแนวทางปฏิบัติอีกวิธีหนึ่งในการจัดการอุณหภูมิแบบควบคุมและเฉพาะจุด

โซลูชัน TEC แบบซีรีส์-ขนานแบบกำหนดเอง

ระบบการจัดการระบายความร้อนบางระบบไม่สามารถแก้ไขได้อย่างเหมาะสมด้วยโมดูล TEC มาตรฐาน

X-Meritan สามารถทำงานจากแบบของลูกค้า ตัวอย่าง หรือข้อกำหนดการใช้งาน เพื่อประเมินการกำหนดค่าตัวทำความเย็น TE ที่จำเป็น โซลูชันอาจใช้การจัดเรียงแบบอนุกรม การจัดเรียงแบบขนาน หรือทั้งสองอย่างรวมกัน ทั้งนี้ขึ้นอยู่กับโครงการ

ในระหว่างขั้นตอนการพัฒนา สามารถพิจารณาปัจจัยต่างๆ เช่น ความสามารถในการทำความเย็น สภาพการทำงาน ขนาดโมดูล ข้อกำหนดการไหล และข้อจำกัดในการติดตั้งร่วมกันได้ หลังจากยืนยันการกำหนดค่าแล้ว จะสามารถผลิตตัวอย่างเพื่อประเมินลูกค้าก่อนที่จะย้ายไปสู่การผลิตในปริมาณมาก

แนวทางนี้เหมาะอย่างยิ่งสำหรับโครงการ OEM และผู้ผลิตอุปกรณ์ที่พัฒนาระบบการจัดการระบายความร้อนแบบพิเศษ

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างการกำหนดค่าเครื่องทำความเย็น TE แบบซีรีส์และแบบขนาน?

การกำหนดค่าแบบอนุกรมจะส่งตัวกลางทำความเย็นผ่านตัวทำความเย็น TE หลายตัวตามลำดับ ในขณะที่การกำหนดค่าแบบขนานจะแบ่งการไหลของตัวทำความเย็นต่างๆ การจัดเรียงแบบอนุกรมสามารถให้เส้นทางการไหลที่มีความเข้มข้นมากขึ้น แต่อาจทำให้แรงดันตกคร่อมสูงขึ้น โดยทั่วไปการจัดเรียงแบบขนานจะช่วยลดความต้านทานการไหล แต่ต้องมีการปรับสมดุลการไหลที่เหมาะสม

เมื่อใดที่ฉันควรใช้การกำหนดค่าแบบอนุกรม-ขนานแบบผสม

การกำหนดค่าแบบผสมสามารถพิจารณาได้เมื่อระบบจำเป็นต้องสร้างสมดุลระหว่างประสิทธิภาพการถ่ายเทความร้อน อัตราการไหล และแรงดันตกคร่อม ด้วยการรวมส่วนแบบขนานและแบบอนุกรมเข้าด้วยกัน ทำให้ระบบระบายความร้อนโดยรวมสามารถปรับให้เข้ากับสภาวะการทำงานที่ซับซ้อนได้แม่นยำมากขึ้น

X-Meritan สามารถปรับแต่ง TE Coolers ตามแบบหรือตัวอย่างได้หรือไม่

ใช่. X-Meritan สามารถพัฒนาการกำหนดค่าเครื่องทำความเย็น TE ตามแบบของลูกค้า ตัวอย่าง และข้อกำหนดการใช้งาน รวมถึงโครงการที่ต้องการขนาดเฉพาะหรือการจัดเรียงแบบขนาน

ข้อมูลใดบ้างที่จำเป็นสำหรับการเลือกการกำหนดค่า TEC

ข้อกำหนดในการทำความเย็น อุณหภูมิในการทำงาน ความแตกต่างของอุณหภูมิที่ต้องการ แรงดันไฟฟ้า กระแสไฟฟ้า สภาพการไหล พื้นที่ติดตั้ง และสภาวะการกระจายความร้อนเป็นจุดเริ่มต้นที่มีประโยชน์ ข้อมูลการใช้งานโดยละเอียดมากขึ้นช่วยให้ X-Meritan ประเมินการกำหนดค่าได้แม่นยำยิ่งขึ้น

TE Coolers เหล่านี้เหมาะสำหรับอุปกรณ์สื่อสารด้วยแสงหรือไม่

ใช่. การระบายความร้อนด้วยเทอร์โมอิเล็กทริกเหมาะสำหรับการใช้งานที่ต้องการการควบคุมอุณหภูมิเฉพาะจุดและเสถียรของส่วนประกอบออปติกและอิเล็กทรอนิกส์ โซลูชันของ X-Meritan สามารถปรับให้เข้ากับพื้นที่เฉพาะและข้อกำหนดด้านความร้อนได้
