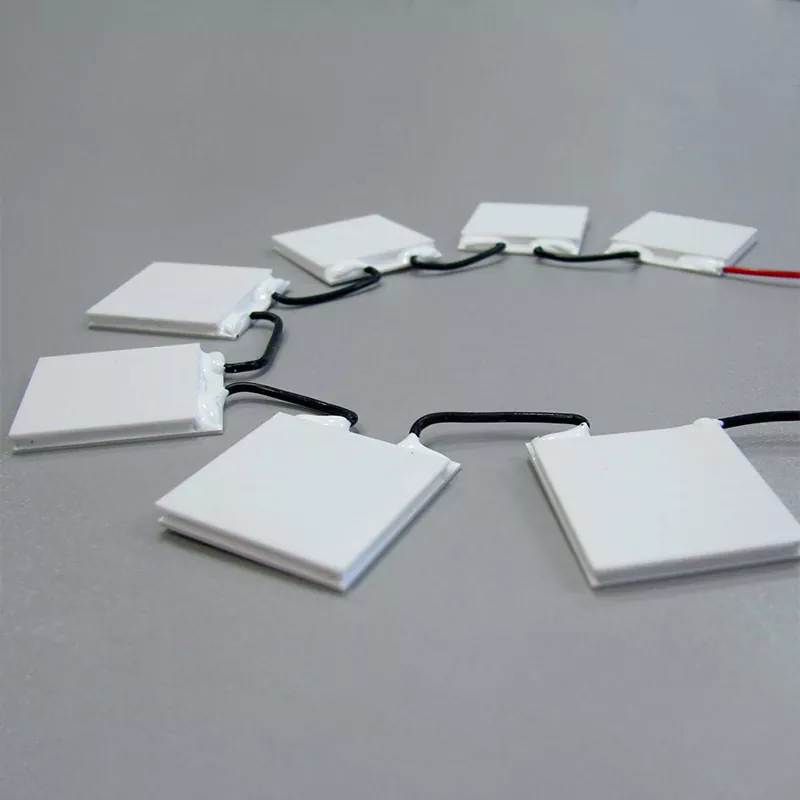

เครื่องทำความเย็น TE ความจุสูงสำหรับอุตสาหกรรม

X-Meritan จำหน่ายเทอร์โมอิเล็กทริกคูลเลอร์ (TEC) ที่ได้รับการออกแบบมาเพื่อการปั๊มความร้อนอย่างต่อเนื่องในอุปกรณ์อุตสาหกรรม โมดูลเหล่านี้ทำงานโดยใช้เอฟเฟกต์ Peltier และไม่มีคอมเพรสเซอร์ สารทำความเย็น หรือชิ้นส่วนที่เคลื่อนไหว ใช้ในกรณีที่การเข้าถึงการบำรุงรักษามีจำกัด การสั่นสะเทือนไม่เป็นที่ยอมรับ หรือจำเป็นต้องควบคุมอุณหภูมิที่แม่นยำ

ซีรีส์ความจุสูงกำหนดเป้าหมายระบบที่มีภาระความร้อนสูง ตัวอย่างทั่วไป ได้แก่ อาร์เรย์ไดโอดเลเซอร์ อุปกรณ์กระบวนการเซมิคอนดักเตอร์ และเครื่องมือวิเคราะห์ที่สร้างเอาต์พุตความร้อนคงที่

เราผลิตเครื่องทำความเย็น TE ความจุสูงในการทำความเย็นสำหรับการใช้งานทางอุตสาหกรรม ในโรงงานของเราเอง ซึ่งรวมถึงการเตรียมวัสดุเทอร์โมอิเล็กทริก การแปรรูปลิ่ม การตัดเม็ด การประกอบโมดูล และการทดสอบขั้นสุดท้าย การควบคุมขั้นตอนเหล่านี้ทำให้เราสามารถปรับองค์ประกอบของวัสดุ รูปทรงของเม็ด และการเลือกโลหะบัดกรีเพื่อให้ตรงกับสภาพการทำงานเฉพาะ

ข้อมูลจำเพาะทางเทคนิค

โมดูลมาตรฐานครอบคลุมความสามารถในการทำความเย็นที่หลากหลาย ตารางด้านล่างแสดงรายการพารามิเตอร์ทั่วไป การกำหนดค่าแบบกำหนดเองพร้อมใช้งานสำหรับแรงดันไฟฟ้า ขนาด และข้อกำหนดด้านอุณหภูมิด้านร้อนที่แตกต่างกัน

ข้อมูลจำเพาะได้รับการตรวจสอบเป็นชุดโดยใช้สถานีทดสอบความร้อน สามารถจัดทำรายงานผลการทดสอบในการจัดส่งแต่ละครั้งเมื่อมีการร้องขอ

หมายเหตุสำคัญเกี่ยวกับ Qmax: Qmax วัดด้วยความแตกต่างของอุณหภูมิเป็นศูนย์ระหว่างด้านร้อนและด้านเย็น ในการทำงานจริง ด้านเย็นจะเย็นกว่าด้านร้อนเสมอ ดังนั้นความสามารถในการปั๊มความร้อนจริงจึงต่ำกว่า ตัวอย่างเช่น โมดูลที่มีพิกัด 200 W Qmax อาจลบ 80 W เมื่อ ΔT คือ 30 K เท่านั้น การเลือกต้องขึ้นอยู่กับจุดปฏิบัติงานจริง ไม่ใช่ตัวเลข Qmax เพียงอย่างเดียว

โครงสร้างและหลักการดำเนินงาน

เครื่องทำความเย็น TE ความจุสูงในการทำความเย็นสำหรับการใช้งานในอุตสาหกรรม เป็นปั๊มความร้อนโซลิดสเตต กระแสตรงจะถ่ายเทความร้อนจากด้านเย็นไปยังด้านร้อน ด้านที่ร้อนต้องเชื่อมต่อกับแผงระบายความร้อนหรือแผ่นทำความเย็นเพื่อปฏิเสธความร้อนที่สูบเข้าไปบวกกับกำลังไฟฟ้าเข้า หากด้านร้อนไม่ได้รับการระบายความร้อนอย่างมีประสิทธิภาพ ความร้อนจะไหลกลับไปยังด้านเย็นและความสามารถในการทำความเย็นสุทธิจะลดลง

1. พื้นผิวเซรามิก

แผ่นด้านนอกทำจากอลูมินาหรืออะลูมิเนียมไนไตรด์ พวกเขาให้ฉนวนไฟฟ้าในขณะที่นำความร้อน มีการควบคุมความเรียบของพื้นผิวเพื่อให้แน่ใจว่ามีการสัมผัสกับความร้อนที่ดีกับแหล่งความร้อนและแผงระบายความร้อน แนะนำให้ใช้วัสดุเชื่อมต่อในการระบายความร้อน (TIM) ระหว่างพื้นผิวเซรามิกและพื้นผิวติดตั้ง

2. เม็ดเซมิคอนดักเตอร์และอิเล็กโทรด

เม็ดบิสมัทเทลลูไรด์ชนิด N และชนิด P เชื่อมต่อกันแบบอนุกรมด้วยร่องรอยอิเล็กโทรดทองแดง จำนวนและขนาดของเม็ดจะกำหนดแรงดันไฟฟ้า กระแสไฟ และความสามารถในการทำความเย็นของโมดูล เราใช้การชุบหลายชั้นบนรอยทองแดงเพื่อป้องกันการเกิดออกซิเดชันระหว่างการทำงานในระยะยาว

3. การปฏิเสธความร้อนด้านร้อน

อุณหภูมิด้านร้อนเป็นปัจจัยเดียวที่สำคัญที่สุดที่ส่งผลต่อประสิทธิภาพของ TEC อุณหภูมิด้านร้อนที่เพิ่มขึ้นทุกๆ 10°C โดยทั่วไปจะลดความสามารถในการทำความเย็นลง 5–10% และลดค่าสูงสุดที่ทำได้ ΔT สำหรับโมดูลความจุสูง แนะนำให้ใช้ชุดระบายความร้อนด้วยอากาศ การระบายความร้อนด้วยของเหลว หรือท่อความร้อน ฮีทซิงค์แบบพาสซีฟแทบจะไม่เพียงพอสำหรับการป้องกันความร้อนทั้งหมดเกิน 100 W

4. ซีลปริมณฑล

ซีลอีพอกซีทนความชื้นล้อมรอบอาร์เรย์เซมิคอนดักเตอร์ภายใน ซีลนี้ไม่ได้มีการซีลสุญญากาศ แต่จะปกป้องเม็ดและอิเล็กโทรดจากการควบแน่นและการปนเปื้อนในอากาศในสภาพแวดล้อมอุตสาหกรรมปกติ สำหรับความชื้นสูง การชะล้าง หรือสภาพกลางแจ้ง จำเป็นต้องมีการห่อหุ้มเพิ่มเติม

การผลิตและการควบคุมคุณภาพ

X-Meritan ผลิตโมดูล TEC ภายในบริษัท ลำดับการผลิตคือ:

การเตรียมแท่งวัสดุเทอร์โมอิเล็กทริก

การอัดขึ้นรูปและการตัดเม็ดเซมิคอนดักเตอร์

การวางและการบัดกรีเม็ดอัตโนมัติ

การเคลือบโลหะของพื้นผิวเซรามิก

การประกอบขั้นสุดท้ายและการทดสอบทางไฟฟ้า

ชุดการผลิตแต่ละชุดได้รับการทดสอบความต้านทานภายใน ความสามารถในการทำความเย็น และข้อบกพร่องด้านการมองเห็น บันทึกการทดสอบจะถูกเก็บรักษาไว้เพื่อให้สามารถติดตามได้ 建议插入工厂实拍ภาพถ่าย或产线流程รูปภาพ

วิธีทดสอบ

มาตรฐานการทดสอบจริงและเกณฑ์การยอมรับจะมีการตกลงกับลูกค้าก่อนการผลิตตามปริมาณ ติดต่อเราเพื่อหารือเกี่ยวกับความต้องการเฉพาะของคุณ

การรับรองและการปฏิบัติตามข้อกำหนด

ใบรับรองและคำชี้แจงการปฏิบัติตามข้อกำหนดต่อไปนี้กำลังได้รับการอัปเดต

● ISO 9001:2015 – ระบบการจัดการคุณภาพ

● ISO 14001 – ระบบการจัดการสิ่งแวดล้อม

● การปฏิบัติตาม RoHS

● การปฏิบัติตามข้อกำหนด REACH

● เครื่องหมาย CE (ถ้ามี)

● การรับรอง UL (ถ้ามี)

เราจะจัดเตรียมสำเนาใบรับรองที่ถูกต้องเมื่อมีการร้องขอ กรุณาติดต่อเราเพื่อยืนยันสถานะปัจจุบัน

ตัวเลือกการปรับแต่ง

โมดูลมาตรฐานครอบคลุมงานทำความเย็นทางอุตสาหกรรมหลายประเภท สำหรับโครงการที่มีปริมาณมากหรือเฉพาะทาง เรานำเสนอวิศวกรรมแบบกำหนดเองในด้านต่อไปนี้:

● รอยเท้าและความสูงที่กำหนดเอง

● อุณหภูมิบัดกรีและพื้นผิวที่สูงขึ้นสำหรับ Th > 150°C

● โมดูล TEC แบบหลายขั้นตอนสำหรับความแตกต่างของอุณหภูมิที่ลึกยิ่งขึ้น

● แผงระบายความร้อนหรือแผ่นทำความเย็นแบบติดตั้งไว้ล่วงหน้า

● เซ็นเซอร์วัดอุณหภูมิแบบรวม (NTC หรือ RTD)

● การกำหนดค่าหรือขั้วต่อสายไฟแบบพิเศษ

โปรเจ็กต์แบบกำหนดเองทั่วไปเป็นไปตามกระบวนการนี้:

1. ลูกค้าจัดเตรียมภาระความร้อน อุณหภูมิด้านเย็น สภาพแวดล้อม และข้อจำกัดด้านพื้นที่

2. วิศวกรของเราจำลองโมดูลที่จำเป็นและจัดเตรียมการกำหนดค่าที่แนะนำ

3. เราผลิตตัวอย่างเพื่อการตรวจสอบลูกค้า

4. เมื่อได้รับอนุมัติ เราจะดำเนินการผลิตจำนวนมาก

เหตุใดวิศวกรจึงเลือกโมดูล X-Meritan TEC

แทนที่จะแสดงข้อดีทั่วไป นี่คือความสามารถเฉพาะที่ทำให้โมดูลของเราแตกต่าง:

การประมวลผลวัสดุเทอร์โมอิเล็กทริกภายในองค์กร

เราควบคุมกระบวนการตั้งแต่แท่งโลหะดิบจนถึงอุปกรณ์สำเร็จรูป ซึ่งรวมถึงองค์ประกอบของวัสดุ ขนาดเม็ด และระดับสารต้องห้าม ซัพพลายเออร์ของ TEC ส่วนใหญ่ซื้อเม็ดหรือเวเฟอร์สำเร็จรูปและประกอบเฉพาะโมดูลเท่านั้น เนื่องจากเราจัดการวัสดุเอง เราจึงสามารถปรับค่า ZT และปรับให้เหมาะสมสำหรับช่วงอุณหภูมิที่เฉพาะเจาะจงได้

การทดสอบประสิทธิภาพระดับแบทช์

ทุกชุดการผลิตได้รับการทดสอบ Qmax, ΔTmax และความต้านทานภายใน รายงานการทดสอบมีให้กับลูกค้า ซึ่งช่วยให้คุณตรวจสอบว่าโมดูลตรงตามข้อกำหนดของคุณก่อนที่จะรวมเข้ากับระบบของคุณ

วิศวกรรมที่กำหนดเองโดยไม่มีการลงโทษการสั่งซื้อขั้นต่ำ

ซัพพลายเออร์หลายรายต้องการคำสั่งซื้อขั้นต่ำจำนวนมากสำหรับมิติข้อมูลหรือพารามิเตอร์ที่กำหนดเอง เรารักษากำหนดการผลิตที่ยืดหยุ่น ดังนั้นจึงเป็นไปได้สำหรับโครงการแบบกำหนดเองที่มีปริมาณปานกลาง ติดต่อเราเพื่อแจ้งความต้องการของคุณ แม้ว่าปริมาณที่คาดหวังต่อปีจะมีเพียงไม่กี่ร้อยชิ้นก็ตาม

การสื่อสารโดยตรงกับทีมงานฝ่ายผลิต

เมื่อคุณติดต่อ X-Meritan คุณจะพูดคุยกับวิศวกรที่สามารถเข้าถึงข้อมูลการผลิตและผลการทดสอบ ซึ่งช่วยลดการกลับไปกลับมาตามปกติของบริษัทการค้า และลดรอบการประเมินตัวอย่างให้สั้นลง

การใช้งานทั่วไป

โมดูล TEC ความสามารถในการทำความเย็นสูงใช้ในสภาพแวดล้อมที่ไม่สามารถระบายความร้อนด้วยของเหลวแบบแอคทีฟได้ หรือในกรณีที่จำเป็นต้องควบคุมอุณหภูมิอย่างแม่นยำ

อุตสาหกรรมอิเล็กทรอนิกส์และโทรคมนาคม

การระบายความร้อนสำหรับเลเซอร์ไดโอดและตัวตรวจจับแสงในระบบไฟเบอร์ออปติก

การจัดการระบายความร้อนสำหรับตู้โทรคมนาคมกลางแจ้ง

การรักษาเสถียรภาพอุณหภูมิสำหรับเครื่องขยายสัญญาณเสียงและโมดูล RF

อุปกรณ์เซมิคอนดักเตอร์และเลเซอร์

การระบายความร้อนของหัวจับเวเฟอร์และห้องกระบวนการ

การควบคุมความร้อนสำหรับการมาร์กด้วยเลเซอร์และหัวตัด

การรักษาเสถียรภาพอุณหภูมิสำหรับม้านั่งแบบออปติก

เครื่องมือแพทย์และวิเคราะห์

เครื่องหมุนเวียนความร้อน PCR และการระบายความร้อนของบล็อกตัวอย่าง

การควบคุมอุณหภูมิสำหรับช่องเก็บรีเอเจนต์

การระบายความร้อนของเซ็นเซอร์รับภาพ CCD และ CMOS

การขนส่งและอุปกรณ์พิเศษ

การระบายความร้อนสำหรับเซ็นเซอร์ LiDAR ในรถยนต์ขับเคลื่อนอัตโนมัติ

ระบบระบายอากาศที่นั่ง

ตู้แช่เย็นแบบพกพา

คู่มือการเลือก TEC

หากต้องการระบุ TEC ความจุสูง โปรดเตรียมข้อมูลต่อไปนี้ก่อนติดต่อเรา:

โหลดการทำความเย็นที่ต้องการ (เป็นวัตต์) ที่ด้านเย็น นี่คือความร้อนที่เกิดจากส่วนประกอบที่คุณต้องการทำให้เย็นลง

กำหนดเป้าหมายอุณหภูมิและความทนทานด้านความเย็น ตัวอย่างเช่น 25°C ± 0.5°C

อุณหภูมิด้านร้อนสูงสุดที่คุณยอมรับได้ โดยขึ้นอยู่กับตัวระบายความร้อนและสภาวะแวดล้อม

ช่วงอุณหภูมิแวดล้อมที่ระบบจะทำงาน

มีให้เลือกประเภทแผ่นระบายความร้อนและความต้านทานความร้อน การบังคับอากาศ การระบายความร้อนด้วยของเหลว หรือท่อความร้อน

มีแรงดันไฟฟ้ากระแสตรงและกระแสไฟสูงสุดที่อนุญาต

ข้อจำกัดด้านพื้นที่ติดตั้ง: ความยาว ความกว้าง ความสูง และรูปแบบรูยึด

ข้อกำหนดการหมุนเวียนความร้อน: จำนวนรอบต่อวัน การแกว่งของอุณหภูมิ และอายุการใช้งานที่คาดหวัง

สภาพแวดล้อม: ความชื้น ฝุ่น การสัมผัสสารเคมี หรือการใช้งานกลางแจ้ง

เมื่อคุณให้รายละเอียดเหล่านี้แล้ว เราจะแนะนำโมดูลเฉพาะหรือออกแบบโซลูชันที่กำหนดเองได้ นอกจากนี้เรายังจะแสดงกราฟประสิทธิภาพที่แสดงความสามารถในการทำความเย็นเทียบกับความแตกต่างของอุณหภูมิสำหรับกระแสไฟที่ใช้งานที่แนะนำ

คำถามที่พบบ่อย

ถาม: ฉันจะเลือก TEC ที่เหมาะสมสำหรับแอปพลิเคชันของฉันได้อย่างไร

ตอบ: คุณจำเป็นต้องทราบภาระความร้อนที่จะกำจัดออก (เป็นวัตต์) อุณหภูมิสูงสุดที่อนุญาตสำหรับวัตถุทำความเย็น อุณหภูมิโดยรอบ และประสิทธิภาพแผงระบายความร้อนที่มีอยู่ในด้านที่ร้อน มอบค่าเหล่านี้ให้กับวิศวกรของเรา และเราจะแนะนำโมดูลและกระแสไฟฟ้าที่ใช้งาน

ถาม: Qmax และความสามารถในการทำความเย็นจริงแตกต่างกันอย่างไร

ตอบ: Qmax คือความสามารถในการปั๊มความร้อนสูงสุดเมื่อความแตกต่างของอุณหภูมิระหว่างด้านร้อนและเย็นเป็นศูนย์ ในการทำงานจริง อุณหภูมิจะแตกต่างกันเสมอ ความสามารถในการทำความเย็นที่แท้จริงจะลดลงเมื่อ ΔT เพิ่มขึ้น เอกสารข้อมูลของเราประกอบด้วยเส้นโค้งประสิทธิภาพสำหรับกระแสการทำงานที่แตกต่างกัน

ถาม: TEC จะล้มเหลวได้หรือไม่หากด้านที่ร้อนร้อนเกินไป

ก. ใช่. มีการระบุอุณหภูมิด้านร้อนสูงสุดสำหรับแต่ละโมดูล การมีอุณหภูมิเกินนี้อาจส่งผลให้ข้อต่อบัดกรีเสื่อมสภาพและลดอายุการใช้งานของโมดูล ออกแบบแผงระบายความร้อนด้านร้อนเสมอเพื่อให้ Th อยู่ภายในขีดจำกัดที่กำหนดภายใต้สภาวะแวดล้อมที่เลวร้ายที่สุด

ถาม: โมดูล TEC มีอายุการใช้งานนานเท่าใด

ตอบ: โมดูล TEC ไม่มีชิ้นส่วนที่เคลื่อนไหว ดังนั้นการสึกหรอทางกลจึงไม่ใช่ปัจจัยสำคัญ อย่างไรก็ตาม การหมุนเวียนด้วยความร้อนทำให้เกิดความเครียดที่ข้อต่อประสาน และในที่สุดสามารถนำไปสู่ความต้านทานภายในที่เพิ่มขึ้นได้ การออกแบบความจุสูงที่เลือกได้รับการประเมินผ่านการทดสอบการหมุนเวียนด้วยความร้อน อายุการใช้งานจริงของวงจรขึ้นอยู่กับช่วงอุณหภูมิ กระแสไฟ อัตราการเปลี่ยนความเร็ว ความเค้นที่เพิ่มขึ้น และความชื้นในการทำงาน สามารถให้ข้อมูลการทดสอบสำหรับโครงการที่ผ่านการรับรองได้

ถาม: คุณให้ข้อมูลการทดสอบหรือรายงานความน่าเชื่อถือหรือไม่

ก. ใช่. สำหรับแต่ละชุดการผลิต เราสามารถให้ข้อมูลสรุปของพารามิเตอร์ที่ทดสอบได้ สำหรับคำสั่งซื้อจำนวนมาก เราสามารถทำการทดสอบความน่าเชื่อถือเพิ่มเติมได้ เช่น การหมุนเวียนด้วยความร้อน การจัดเก็บที่อุณหภูมิสูง และการสัมผัสความชื้นตามระเบียบการที่ตกลงกันไว้

ถาม: อีพอกซีซีลกันน้ำได้หรือไม่?

ตอบ: ไม่ได้ ซีลอีพอกซีมาตรฐานสามารถกันความชื้นแต่ไม่สุญญากาศ สำหรับการใช้งานที่มีความชื้นสูง การควบแน่น หรือการสัมผัสน้ำโดยตรง จำเป็นต้องมีการห่อหุ้มเพิ่มเติมหรือตัวเรือนแบบกำหนดเอง

ติดต่อและสนับสนุนด้านวิศวกรรม

หากต้องการขอคำแนะนำหรือตัวอย่าง โปรดระบุข้อมูลต่อไปนี้:

● ภาระความร้อนที่จะเอาออก (W)

● ต้องการอุณหภูมิด้านเย็นหรือความแตกต่างของอุณหภูมิ

● ช่วงอุณหภูมิแวดล้อม

● พื้นที่ว่างสำหรับ TEC และแผงระบายความร้อน

● มีแรงดันไฟฟ้าของแหล่งจ่ายไฟ

● ปริมาณที่คาดหวังต่อปี

ทีมวิศวกรของเราจะตอบกลับภายในหนึ่งวันทำการ เราจัดเตรียมตัวอย่างเพื่อประเมินก่อนสั่งซื้อตามปริมาณ
