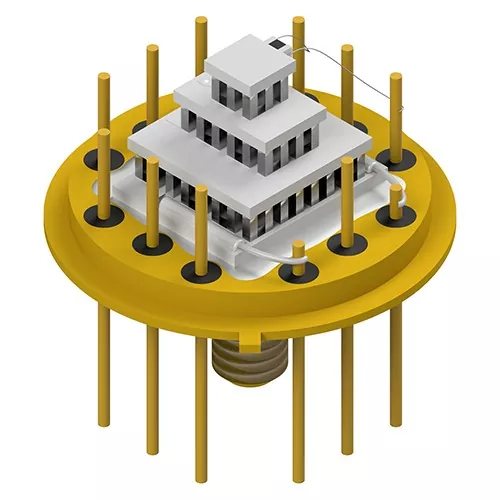

การประกอบ Peltier

ในฐานะผู้ผลิต X-meritan Peltier Assembly ใช้เทคโนโลยีเทอร์โมอิเล็กทริกเซมิคอนดักเตอร์เพื่อถ่ายเทความร้อนระหว่างด้านเย็นและด้านร้อนของโมดูล

ข้อดี

โครงสร้างบูรณาการขนาดกะทัดรัด

Peltier Assembly รวมส่วนประกอบการทำความเย็นแบบเทอร์โมอิเล็กทริกและชิ้นส่วนกระจายความร้อนไว้ในหน่วยเดียว โครงสร้างนี้ช่วยลดความจำเป็นในการแยกส่วนประกอบการทำความเย็น และลดความยุ่งยากในการติดตั้งภายในพื้นที่อุปกรณ์ที่จำกัด

โครงสร้างการทำความเย็นแบบโซลิดสเตต

การประกอบทำงานผ่านเทคโนโลยีทำความเย็นแบบเทอร์โมอิเล็กทริกแบบเซมิคอนดักเตอร์โดยไม่ต้องใช้ส่วนประกอบทำความเย็นแบบคอมเพรสเซอร์ โครงสร้างโซลิดสเตตช่วยลดการเคลื่อนที่ของระบบทำความเย็นและลดการสั่นสะเทือนและเสียงรบกวนในการทำงาน

การออกแบบการถ่ายเทความร้อนโดยตรง

โมดูลเทอร์โมอิเล็กทริกจะถ่ายเทความร้อนโดยตรงระหว่างด้านเย็นและด้านร้อน การออกแบบนี้ช่วยให้สามารถควบคุมอุณหภูมิเฉพาะจุดสำหรับชิ้นส่วนอิเล็กทรอนิกส์ที่ต้องการสภาวะความร้อนที่มั่นคง

ระบบกระจายความร้อนแบบรวม

ด้านความเย็นใช้บล็อกถ่ายเทความร้อนอลูมิเนียมหรือทองแดงเพื่อรวบรวมความร้อนจากพื้นที่เป้าหมาย ด้านร้อนรวมแผงระบายความร้อนอะลูมิเนียมและพัดลมเพื่อระบายความร้อนที่ถ่ายโอนและรักษาสมดุลทางความร้อนของชุดประกอบ

การกำหนดค่าโครงสร้างที่ยืดหยุ่น

โครงสร้างการประกอบสามารถปรับได้ตามความต้องการในการติดตั้ง รวมถึงขนาด การกำหนดค่า TEC และอินเทอร์เฟซการเชื่อมต่อ

ส่วนประกอบหลัก

ประสิทธิภาพของ Peltier Assembly ขึ้นอยู่กับการทำงานร่วมกันระหว่างองค์ประกอบการทำความเย็นของเซมิคอนดักเตอร์ วัสดุถ่ายเทความร้อน และโครงสร้างทางกล

ชิประบายความร้อนเทอร์โมอิเล็กทริก

ชิประบายความร้อนเทอร์โมอิเล็กทริกเป็นส่วนประกอบหลักที่รับผิดชอบในการถ่ายเทความร้อน เมื่อกระแสไฟฟ้าไหลผ่านวัสดุเซมิคอนดักเตอร์ ความร้อนจะถูกดูดซับที่ด้านหนึ่งและปล่อยออกมาที่ด้านตรงข้าม ทำให้เกิดความเย็น

พื้นผิวเซรามิก

พื้นผิวเซรามิกเป็นฉนวนไฟฟ้าและการรองรับเชิงกลสำหรับองค์ประกอบเทอร์โมอิเล็กทริก นอกจากนี้ยังทำหน้าที่เป็นส่วนหนึ่งของเส้นทางการถ่ายเทความร้อนระหว่างชิปเซมิคอนดักเตอร์และส่วนประกอบภายนอก

วัสดุเชื่อมต่อการระบายความร้อน

จาระบีซิลิโคนการนำความร้อนสูงถูกทาระหว่างพื้นผิวสัมผัสเพื่อปรับปรุงการนำความร้อนและลดการสูญเสียการถ่ายเทความร้อนที่เกิดจากช่องว่างบนพื้นผิว

บล็อกการถ่ายเทความร้อนด้านเย็น

ด้านความเย็นใช้บล็อกอะลูมิเนียมหรือทองแดงเพื่อถ่ายเทความร้อนจากส่วนประกอบที่ระบายความร้อนไปยังโมดูลเทอร์โมอิเล็กทริก

โครงสร้างการกระจายความร้อนด้านร้อน

ด้านร้อนรวมแผงระบายความร้อนอะลูมิเนียมและพัดลมเพื่อขจัดความร้อนที่ถ่ายเทจากด้านเย็นและความร้อนที่เกิดขึ้นระหว่างการทำงาน

โครงสร้างการซ่อมทางกล

สกรูหรืออีพอกซีเรซินเกรดอุตสาหกรรมใช้เพื่อยึดส่วนประกอบภายในและภายนอก ให้คงความเสถียรในการประกอบระหว่างการทำงาน

การใช้งาน

เนื่องจากโครงสร้างที่กะทัดรัดและวิธีการทำความเย็นแบบเซมิคอนดักเตอร์ X-meritan Peltier Assembly จึงเหมาะสำหรับอุปกรณ์ที่ต้องการการควบคุมอุณหภูมิเฉพาะที่และการถ่ายเทความร้อนแบบควบคุม

กระบวนการผลิตและการควบคุมคุณภาพ

การผลิต X-meritan ครอบคลุมการพัฒนาวัสดุเทอร์โมอิเล็กทริก การประมวลผลส่วนประกอบ TEC และการบูรณาการการประกอบ

อุปกรณ์การผลิต: เตาจุ่มดีบุก เครื่องแม่พิมพ์สวิงแบบสั่น เครื่องเชื่อม เตาอบ เครื่องพิมพ์อิงค์เจ็ท หัวแร้ง เครื่องจ่าย เครื่องซีลอัตโนมัติ เครื่องตัด เครื่องแข็ง อุปกรณ์บัดกรีแบบรีโฟลว์ และเครื่องพิมพ์อัตโนมัติเต็มรูปแบบ

การตรวจสอบการประกอบ

การวางตำแหน่งชิปเทอร์โมอิเล็กทริก: ตรวจสอบการวางตำแหน่งชิปและความแม่นยำในการประกอบ

การติดพื้นผิวเซรามิก: ตรวจสอบสภาพการติดกันระหว่างพื้นผิวเซรามิกและส่วนประกอบเทอร์โมอิเล็กทริก

การเชื่อมต่อการบัดกรี: ตรวจสอบข้อต่อบัดกรีเพื่อความเสถียรทางไฟฟ้าและทางกล

การใช้งานอินเทอร์เฟซในการระบายความร้อน: ยืนยันการครอบคลุมของจาระบีระบายความร้อนและสภาพพื้นผิวสัมผัส

ความเสถียรของโครงสร้างทางกล: ตรวจสอบความแข็งแรงในการยึดและความสมบูรณ์ของการประกอบโดยรวม

การตรวจสอบประสิทธิภาพขั้นสุดท้าย

เงื่อนไขการเชื่อมต่อไฟฟ้า: ตรวจสอบสถานะการเชื่อมต่อไฟฟ้า

ความสอดคล้องของโครงสร้าง: ตรวจสอบการจัดตำแหน่งส่วนประกอบและสภาพการประกอบ

สภาพเส้นทางการถ่ายเทความร้อน: ตรวจสอบความสมบูรณ์ของเส้นทางการนำความร้อน

การดำเนินการระบายความร้อนและการกระจายความร้อน: ยืนยันฟังก์ชันการทำความเย็นและการดำเนินการกระจายความร้อน

คำถามทางเทคนิคที่พบบ่อย

ฉันจะติดตั้ง Peltier Assembly ได้อย่างไร

ก่อนการติดตั้ง ตรวจสอบให้แน่ใจว่าพื้นผิวสัมผัสเรียบและสะอาด ทาจาระบีระบายความร้อนระหว่างโมดูลและพื้นผิวสัมผัสอย่างสม่ำเสมอ ขันสกรูยึดให้แน่นเท่าๆ กันเพื่อหลีกเลี่ยงความเครียดที่มากเกินไปบนพื้นผิวเซรามิก

ด้านที่ร้อนควรมีพื้นที่เพียงพอในการระบายความร้อน หน้าสัมผัสความร้อนไม่ดีหรือความสามารถในการระบายความร้อนไม่เพียงพออาจลดประสิทธิภาพการทำความเย็น

ฝั่งไหนร้อน ฝั่งไหนเย็น?

ด้านเย็นดูดซับความร้อนจากส่วนประกอบเป้าหมาย ในขณะที่ด้านร้อนจะปล่อยความร้อนผ่านแผงระบายความร้อนและพัดลม

ระหว่างการติดตั้ง:

● ด้านความเย็นเชื่อมต่อกับส่วนประกอบที่ต้องการการระบายความร้อน

● ด้านที่ร้อนเชื่อมต่อกับโครงสร้างการกระจายความร้อน

● การไหลเวียนของอากาศรอบๆ แผงระบายความร้อนไม่ควรมีสิ่งกีดขวาง

ฉันต้องใช้แหล่งจ่ายไฟชนิดใด

แหล่งจ่ายไฟควรตรงกับข้อกำหนดทางไฟฟ้าของโมดูลระบายความร้อนเทอร์โมอิเล็กทริกที่เลือก

ข้อควรพิจารณาที่แนะนำ:

● ใช้แหล่งจ่ายไฟ DC ที่เสถียร

● จับคู่ข้อกำหนดแรงดันและกระแสกับข้อกำหนดโมดูล TEC

● หลีกเลี่ยงสภาพพลังงานที่ไม่เสถียรซึ่งอาจส่งผลต่อการทำความเย็น

เหตุใดด้านร้อนของฉันจึงไม่ระบายความร้อนระบบ?

สาเหตุทั่วไป ได้แก่:

● ความจุแผ่นระบายความร้อนไม่เพียงพอ

● การสัมผัสระหว่างพื้นผิวการถ่ายเทความร้อนไม่ดี

● การใช้จาระบีระบายความร้อนไม่สม่ำเสมอ

● ฝุ่นบังพื้นผิวกระจายความร้อน

● การติดตั้งโครงสร้างการทำความเย็นที่ไม่เหมาะสม

ด้านที่ร้อนจะต้องปล่อยความร้อนที่ถ่ายโอนออกมาอย่างต่อเนื่อง การสะสมความร้อนอาจลดผลการทำความเย็น

เหตุใดจึงเลือก X-merita

X-meritan มีความสามารถในการผลิตครอบคลุมวัสดุเทอร์โมอิเล็กทริก ส่วนประกอบ TEC และชุดประกอบความร้อนแบบรวม ระบบการผลิตสนับสนุนกระบวนการที่สมบูรณ์ตั้งแต่การพัฒนาวัสดุเทอร์โมอิเล็กทริกไปจนถึงการรวม Peltier Assembly

ความสามารถในการผลิตที่สำคัญ ได้แก่ :

● การพัฒนาวัสดุเทอร์โมอิเล็กทริก: พัฒนาและประมวลผลวัสดุเทอร์โมอิเล็กทริกสำหรับการใช้งานส่วนประกอบ TEC

● การผลิตชิ้นส่วนโดยสมบูรณ์: รวมชิปเทอร์โมอิเล็กทริก พื้นผิวเซรามิก วัสดุเชื่อมต่อในการระบายความร้อน บล็อกการถ่ายเทความร้อน ตัวระบายความร้อน และพัดลม เข้ากับชุดอุปกรณ์ทำความเย็นที่เสร็จสมบูรณ์

● อุปกรณ์การประมวลผลภายในองค์กร: สายการผลิตมีเตาจุ่มดีบุก เครื่องแม่พิมพ์สวิงแบบสั่นสะเทือน เครื่องเชื่อม เครื่องจ่าย เครื่องซีลอัตโนมัติ อุปกรณ์บัดกรีแบบรีโฟลว์ และอุปกรณ์ประกอบอื่นๆ

● การตรวจสอบคุณภาพแบบหลายขั้นตอน: ควบคุมกระบวนการสำคัญต่างๆ รวมถึงการวางชิป การเชื่อมพื้นผิวเซรามิก การเชื่อมต่อการบัดกรี การใช้งานอินเทอร์เฟซการระบายความร้อน และการตรวจสอบสภาพการประกอบขั้นสุดท้าย

● ความสามารถในการออกแบบโครงสร้างทางความร้อน: พัฒนาโครงสร้างการถ่ายเทความร้อนและการกระจายความร้อนตามความต้องการในการรวมอุปกรณ์ต่างๆ

ประสบการณ์การผลิต X-meritan ครอบคลุมการใช้งานในการสื่อสารด้วยไฟเบอร์ออปติก อุปกรณ์การแพทย์ทางอุตสาหกรรม อิเล็กทรอนิกส์ยานยนต์อัจฉริยะ เครื่องใช้ไฟฟ้า และเครื่องมือวิจัยที่ต้องการการทำความเย็นแบบเซมิคอนดักเตอร์และการควบคุมอุณหภูมิ
