เครื่องควบคุมอุณหภูมิ TCB-NA สำหรับเครื่องทำความเย็นมาตรฐาน

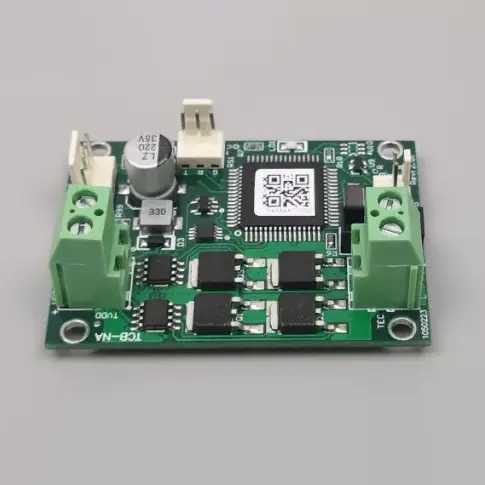

ตัวควบคุมอุณหภูมิ X-Meritan TCB-NA สำหรับเครื่องทำความเย็นมาตรฐาน เป็นโมดูลควบคุมอุณหภูมิสำหรับเครื่องทำความเย็นเทอร์โมอิเล็กทริกมาตรฐาน (TEC) ซึ่งรองรับทั้งการทำความเย็นและการทำความร้อน ให้ความแม่นยำในการควบคุมอุณหภูมิ ±0.1°C, กระแสไฟฟ้า TEC 0–10A และช่วงการควบคุม -20°C ถึง +100°C

ด้วยอินเทอร์เฟซอนุกรม ASCII มาตรฐาน การตรวจจับอุณหภูมิ NTC 10K และโครงสร้างขนาดกะทัดรัด 60 × 42 × 26.5 มม. TCB-NA ได้รับการออกแบบมาเพื่อบูรณาการเข้ากับระบบการจัดการความร้อนในอุตสาหกรรมและเชิงพาณิชย์ได้อย่างตรงไปตรงมา

ข้อมูลจำเพาะทางเทคนิค

คุณสามารถปรับแต่งค่า NTC B ได้ ค่า B ที่แตกต่างกันจะส่งผลต่อการวัดอุณหภูมิสัมบูรณ์ แต่ไม่เปลี่ยนความแม่นยำในการควบคุมพื้นฐาน

ฟังก์ชั่นการควบคุม

เครื่องทำความร้อนและความเย็น

ตัวควบคุมจะวัดอุณหภูมิผ่านเซ็นเซอร์ NTC และปรับทิศทาง TEC ตามค่าที่ตั้งไว้ ซึ่งช่วยให้โมดูลเดียวกันสามารถให้ทั้งความร้อนและความเย็นได้โดยไม่ต้องมีฮาร์ดแวร์ควบคุมแยกต่างหาก

ระเบียบเปิด/ปิด

วิธีการควบคุมการเปิด/ปิดได้รับการออกแบบมาเพื่อการรักษาอุณหภูมิให้คงที่ในการใช้งาน TEC มาตรฐาน รวมถึงเลเซอร์ไดโอดและอุปกรณ์ในห้องปฏิบัติการ

อินเตอร์เฟซแบบอนุกรม

การตั้งค่าอุณหภูมิและการตรวจสอบแบบเรียลไทม์สามารถจัดการได้ผ่านโปรโตคอลอนุกรม ASCII สามารถใช้เครื่องมือซีเรียลทั่วไป เช่น Windows HyperTerminal ในระหว่างการตั้งค่าและการทดสอบ

สัญญาณเตือนเฉพาะและสัญญาณ “พร้อม” ให้การตอบรับสถานะการทำงาน ในขณะที่อินพุตการปิดระบบ TEC ช่วยให้ระบบโฮสต์ปิดการใช้งานการทำงานของ TEC เมื่อจำเป็น

การจับคู่พลังงาน

แรงดันไฟฟ้า TEC

การจับคู่แรงดันไฟฟ้าเป็นสิ่งสำคัญเนื่องจากตัวควบคุมอุณหภูมิ TCB-NA สำหรับเครื่องทำความเย็นมาตรฐานไม่ได้จำกัดแรงดันเอาต์พุตภายในไว้ แรงดันไฟฟ้าที่จ่ายต้องไม่เกินแรงดันไฟฟ้าที่กำหนดของ TEC ที่เชื่อมต่ออยู่

ตัวอย่างเช่น เมื่อใช้ 12V TEC ควรเลือกแหล่งจ่ายไฟของระบบให้เหมาะสม

พลังระลอกคลื่น

การดำเนินการสวิตชิ่งของคอนโทรลเลอร์อาจเพิ่มการกระเพื่อมบนแหล่งจ่ายไฟสวิตชิ่งที่เชื่อมต่ออยู่ หากระบบมีบอร์ดอื่นๆ ที่ไวต่อสัญญาณรบกวนทางไฟฟ้าหรือ EMI อาจเลือกใช้แหล่งจ่ายไฟแยกต่างหากสำหรับคอนโทรลเลอร์

ประสิทธิภาพอุณหภูมิ

ช่วงเซ็นเซอร์

NTC 10K ที่เชื่อมต่ออยู่รองรับช่วงการวัดที่ระบุที่ -30°C ถึง +147°C ในขณะที่การควบคุมอุณหภูมิแบบแอคทีฟระบุตั้งแต่ -20°C ถึง +100°C

ความแม่นยำ

ความแม่นยำในการควบคุมอุณหภูมิที่ระบุและความแม่นยำของอุณหภูมิที่ตั้งไว้มีทั้ง ±0.1°C ประสิทธิภาพที่แท้จริงของระบบอาจได้รับผลกระทบจากความทนทานต่อ NTC การวางตำแหน่งเซ็นเซอร์ หน้าสัมผัสความร้อน คุณลักษณะของ TEC การกระจายความร้อน และสภาวะแวดล้อม

สำหรับการใช้งานที่ต้องการความเสถียรของอุณหภูมิที่เข้มงวด ควรทำการทดสอบกับ TEC เซ็นเซอร์ โหลด และโครงสร้างทางกลขั้นสุดท้าย

พื้นที่ใช้งาน

เลเซอร์ไดโอด

ตัวควบคุมสามารถรักษาสภาพแวดล้อมทางความร้อนที่เสถียรสำหรับระบบเลเซอร์ไดโอด ซึ่งอุณหภูมิส่งผลโดยตรงต่อประสิทธิภาพการทำงาน

อุปกรณ์ห้องปฏิบัติการ

เหมาะสำหรับเครื่องมือในห้องปฏิบัติการที่ต้องการความร้อนและความเย็นแบบเทอร์โมอิเล็กทริกมาตรฐานพร้อมการควบคุมอุณหภูมิที่เสถียร

ระบบอุตสาหกรรม

อุปกรณ์อุตสาหกรรมสามารถใช้โมดูลสำหรับการควบคุม TEC วัตถุประสงค์ทั่วไป ซึ่งการติดตั้งขนาดกะทัดรัด การสื่อสารแบบอนุกรม และการประหยัดต้นทุนมีความสำคัญ

เครื่องใช้ไฟฟ้าอัจฉริยะ

สถาปัตยกรรมที่มุ่งเน้นต้นทุนทำให้ตัวควบคุมเหมาะสำหรับการผลิตอุปกรณ์อัจฉริยะและการใช้งานปริมาณอื่นๆ ที่ต้องการการควบคุมอุณหภูมิมาตรฐาน

TCB-NA หรือ TCB-NE?

TCB-NA เหมาะสมเมื่อโครงการให้ความสำคัญกับการควบคุมอุณหภูมิที่ได้มาตรฐานและคุ้มค่า สำหรับการใช้งานที่ต้องการการจัดการพลังงานขั้นสูงหรือฟังก์ชันควบคุมอุณหภูมิในระดับที่สูงขึ้น ซีรี่ส์ TCB-NE อาจเหมาะสมกว่า

การเลือกควรขึ้นอยู่กับแรงดัน กระแสไฟ อุณหภูมิเป้าหมาย ข้อกำหนดในการควบคุม ประสิทธิภาพ และสถาปัตยกรรมระบบของ TEC

ข้อกำหนดการจัดซื้อจัดจ้าง

ก่อนสั่งซื้อ ผู้ซื้อควรยืนยันแรงดันไฟฟ้าที่กำหนดของ TEC กระแสสูงสุด แรงดันไฟฟ้า อุณหภูมิเป้าหมาย ความแม่นยำที่ต้องการ ข้อกำหนด NTC ข้อกำหนดในการสื่อสาร และสภาพแวดล้อมในการทำงาน

X-Meritan ดำเนินกิจการโรงงานของตัวเองในประเทศจีน ครอบคลุมการประกอบ PCB และการสอบเทียบขั้นสุดท้าย ทีมวิศวกรสามารถให้การสนับสนุนด้านเทคนิคสำหรับการจับคู่แรงดันไฟฟ้าของ TEC การจัดการระลอกกำลัง และข้อกำหนดในการกำหนดค่า สินค้าคงคลังส่วนประกอบมาตรฐานและการขนส่งในต่างประเทศสนับสนุน OEM และการจัดซื้อตามปริมาณ

หมายเหตุการติดตั้ง

แหล่งจ่ายไฟต้องเข้ากันได้กับพิกัด TEC แรงดันไฟฟ้าเกิน TEC อาจทำให้ส่วนประกอบโอเวอร์โหลด เนื่องจากตัวควบคุมอุณหภูมิ TCB-NA สำหรับเครื่องทำความเย็นมาตรฐาน ไม่มีการจำกัดแรงดันเอาต์พุตภายใน

ข้อมูลจำเพาะกระแส 0–10A ควรได้รับการประเมินร่วมกับ TEC สายไฟ ขั้วต่อ และแหล่งจ่ายไฟ จำเป็นต้องมีการกระจายความร้อนที่เหมาะสมสำหรับระบบเทอร์โมอิเล็กทริกที่สมบูรณ์

เมื่อเชื่อมต่ออุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนอื่นๆ เข้ากับแหล่งจ่ายไฟแบบสวิตชิ่งเดียวกัน ให้ตรวจสอบประสิทธิภาพการกระเพื่อมและ EMI ก่อนที่จะรวมระบบในขั้นสุดท้าย

คำถามที่พบบ่อย

TCB-NA รองรับแรงดันไฟฟ้า TEC เท่าใด

คอนโทรลเลอร์รองรับแรงดันไฟฟ้า TEC ตั้งแต่ 5V ถึง 27V แรงดันไฟฟ้า TEC จะต้องเท่ากับหรือสูงกว่าแรงดันไฟฟ้าของบอร์ด เนื่องจาก TCB-NA ไม่มีการจำกัดแรงดันไฟฟ้าเอาท์พุตภายใน แหล่งจ่ายไฟจึงต้องไม่เกินแรงดันไฟฟ้าที่กำหนดของ TEC

กระแส TEC สูงสุดคือเท่าไร?

ตัวควบคุมอุณหภูมิ TCB-NA สำหรับเครื่องทำความเย็นมาตรฐานรองรับช่วงกระแสไฟ TEC ที่ 0–10A ควรเลือกกระแสไฟฟ้าที่ใช้งานจริงตามพิกัด TEC โหลดความร้อน สายไฟ ขั้วต่อ และความจุของแหล่งจ่ายไฟ

คอนโทรลเลอร์สามารถให้ทั้งความร้อนและความเย็นได้หรือไม่?

ใช่. สถาปัตยกรรมการควบคุมแบบสองทิศทางช่วยให้ TEC ทำงานทั้งในโหมดทำความร้อนและความเย็น ทำให้สามารถรักษาอุณหภูมิเป้าหมายภายใต้สภาวะแวดล้อมที่เปลี่ยนแปลงไป

คอนโทรลเลอร์ใช้เซ็นเซอร์อุณหภูมิอะไร?

การกำหนดค่ามาตรฐานใช้ 10K NTC โดยมีค่า B เริ่มต้นอยู่ที่ 3950 ค่า B สามารถปรับแต่งได้ตามความต้องการของแอปพลิเคชัน ช่วงการวัดที่ระบุคือ -30°C ถึง +147°C โดยมีช่วงการควบคุมอยู่ที่ -20°C ถึง +100°C

TCB-NA สามารถควบคุมหรือติดตามได้อย่างไร?

คอนโทรลเลอร์ใช้อินเทอร์เฟซอนุกรม ASCII มาตรฐานสำหรับการตั้งค่าอุณหภูมิและการตรวจสอบแบบเรียลไทม์ นอกจากนี้ยังมีสัญญาณเตือนและสัญญาณสถานะ "พร้อม" และอินพุตการปิดระบบ TEC สำหรับการรวมเข้ากับระบบควบคุมโฮสต์
