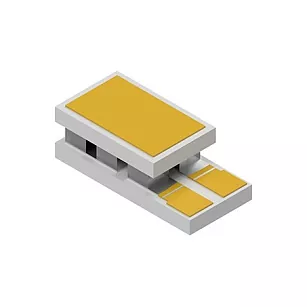

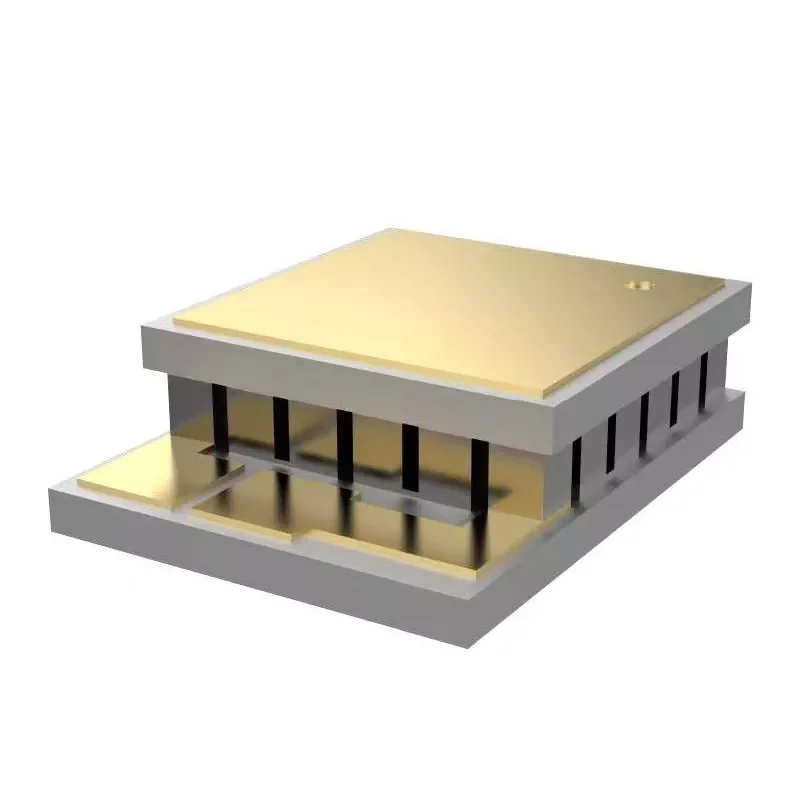

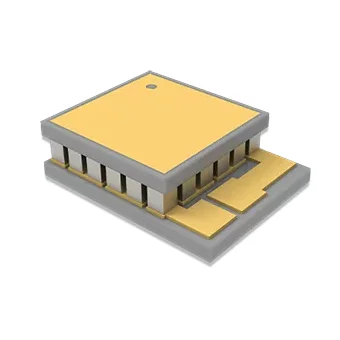

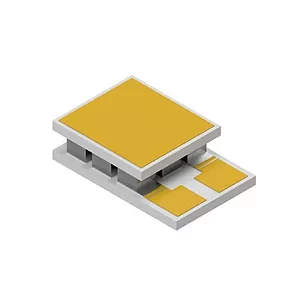

ไมโครเทอร์โมอิเล็กทริกคูลเลอร์สำหรับออปโตอิเล็กทรอนิกส์

X-Meritan ครอบคลุมความสามารถในการพัฒนาวัสดุเทอร์โมอิเล็กทริก การผลิตส่วนประกอบเครื่องทำความเย็นเทอร์โมอิเล็กทริก (TEC) และการออกแบบโซลูชั่นระบายความร้อน เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกขนาดเล็กสำหรับอุปกรณ์ออปโตอิเล็กทรอนิกส์ใช้เอฟเฟกต์ Peltier สำหรับการทำความเย็นหรือทำความร้อนแบบแอคทีฟ โดยไม่จำเป็นต้องใช้คอมเพรสเซอร์ สารทำความเย็น หรือการเคลื่อนย้ายชิ้นส่วนกลไก เหมาะสำหรับส่วนประกอบที่ไวต่ออุณหภูมิ เช่น เลเซอร์ไดโอด อุปกรณ์สื่อสารด้วยแสง เครื่องตรวจจับแสง โมดูลลิดาร์ และส่วนประกอบออปโตอิเล็กทรอนิกส์ขนาดกะทัดรัดอื่นๆ

คุณสมบัติ:

●  การออกแบบขนาดเล็ก เหมาะสำหรับบรรจุภัณฑ์ออปโตอิเล็กทรอนิกส์ที่มีพื้นที่จำกัดและบรรจุภัณฑ์อิเล็กทรอนิกส์ที่มีความแม่นยำ

●  รองรับการควบคุมอุณหภูมิที่แม่นยำ ช่วยลดผลกระทบของการเปลี่ยนแปลงอุณหภูมิที่มีต่อประสิทธิภาพของอุปกรณ์

●  โครงสร้างการทำความเย็นแบบโซลิดสเตต ไม่มีชิ้นส่วนที่เคลื่อนไหว ช่วยให้มั่นใจได้ถึงการทำงานในระยะยาวที่มั่นคงและเชื่อถือได้

●  ความสามารถในอุณหภูมิสูง: เหมาะสำหรับการใช้งานที่ต้องการการควบคุมอุณหภูมิที่เสถียรภายใต้อุณหภูมิแวดล้อมที่สูงขึ้น

●  ไม่มีการสั่นสะเทือนหรือเสียงรบกวนจากกลไก: โครงสร้างโซลิดสเตตเหมาะสำหรับระบบออพติคัลที่มีความแม่นยำและอุปกรณ์ตรวจวัดที่มีความละเอียดอ่อน

●  เป็นไปตามข้อกำหนด RoHS และอำนวยความสะดวกในการใช้งานในโครงการตลาดระดับโลก

สถานการณ์การใช้งาน:

●  การควบคุมอุณหภูมิสำหรับอุปกรณ์สื่อสารด้วยแสง โดยเฉพาะการควบคุมอุณหภูมิอุปกรณ์ต่อพ่วงสำหรับเลเซอร์ไดโอด, DFB, EML และ TOSA/ROSA

●  การรักษาอุณหภูมิให้คงที่ของเครื่องส่งและตัวรับ LiDAR

●  แหล่งกำเนิดแสงและหน่วยตรวจจับในอุปกรณ์ทดสอบทางการแพทย์

●  แท่นทดสอบเชิงแสงที่แม่นยำและแท่นสอบเทียบในห้องปฏิบัติการ

●  การใช้งานบรรจุภัณฑ์ที่ต้องการขนาดเล็ก การสั่นสะเทือนต่ำ และการตอบสนองที่รวดเร็ว

ข้อมูลจำเพาะและการปรับแต่ง

เกณฑ์การคัดเลือก

เมื่อเลือกไมโครเทอร์โมอิเล็กทริกคูลเลอร์สำหรับออปโตอิเล็กทรอนิกส์ ให้พิจารณาพารามิเตอร์ต่อไปนี้:

ขนาด: ปรับแต่งตามฐานอุปกรณ์และห้องติดตั้ง

ความหนา: ต้องสมดุลความต้านทานความร้อน แรงจับยึด และพื้นที่ประกอบ

กระแสไฟในการทำงานสูงสุด: ต้องตรงกับกลยุทธ์การจ่ายไฟของไดรฟ์และการควบคุมอุณหภูมิ

ความแตกต่างของอุณหภูมิสูงสุด (Delta Tmax): ขึ้นอยู่กับสภาวะของแผ่นระบายความร้อนที่ปลายด้านร้อน

ความจุปั๊มความร้อน (Qmax): กำหนดว่าจะระบายความร้อนได้มากเพียงใด

ความต้านทานและแรงดันไฟฟ้า: ส่งผลต่อการสูญเสียไดรฟ์และความแม่นยำในการควบคุม

เมื่อปรับแต่ง เราจะยืนยัน:

ขนาดแหล่งความร้อน: ชิปเลเซอร์, แพ็คเกจ TO, ไมโครเซนเซอร์ หรือโมดูลออปโตอิเล็กทรอนิกส์ในตัว

วัสดุเชื่อมต่อ: การชุบนิกเกิล ความเข้ากันได้ของโลหะบัดกรี หรือข้อกำหนดการเคลือบโลหะแบบพิเศษ

ช่วงอุณหภูมิในการทำงาน: การรักษาเสถียรภาพอุณหภูมิห้อง การทำงานที่อุณหภูมิต่ำ หรือการชดเชยอุณหภูมิสูง

ข้อกำหนดด้านโครงสร้าง: โครงสร้างที่บางเฉียบ ความหนาแน่นของปั๊มความร้อนที่สูงขึ้น หรือข้อจำกัดด้านพื้นที่อื่นๆ

ข้อมูลจำเพาะทางเทคนิค

เหตุใดจึงเลือก X-Meritan

การออกแบบ TEC ขนาดเล็ก：Micro TECs ขนาดเล็กเพียง 1.5 × 1.1 มม. โดยมีความหนาขั้นต่ำ 0.65 มม.

ความหนาแน่นของปั๊มความร้อนสูง：สูงถึงประมาณ 43 วัตต์/ซม.² เหมาะสำหรับการใช้งานที่มีฟลักซ์ความร้อนสูงขนาดกะทัดรัด

ความเชี่ยวชาญด้านวัสดุเทอร์โมอิเล็กทริก：การพัฒนาวัสดุเทอร์โมอิเล็กทริกภายในบริษัทสนับสนุนประสิทธิภาพของ TEC และการออกแบบเฉพาะแอปพลิเคชันที่ได้รับการปรับปรุงให้เหมาะสม

โซลูชัน TEC แบบกำหนดเอง: ขนาดที่กำหนดเอง คุณลักษณะทางไฟฟ้า การกำหนดค่าวัสดุ การทำให้เป็นโลหะ และโครงสร้างการเชื่อมต่อตามความต้องการใช้งาน

จากต้นแบบสู่การผลิต：สนับสนุนตั้งแต่การออกแบบการระบายความร้อนและการพัฒนาต้นแบบไปจนถึงการทดสอบและการผลิตตามปริมาณ

คำถามที่พบบ่อย

เหตุใดผลิตภัณฑ์นี้จึงเหมาะสมกับอุปกรณ์ออปโตอิเล็กทรอนิกส์มากกว่าแผงระบายความร้อนมาตรฐาน

แผงระบายความร้อนมาตรฐานจะให้ความเย็นแบบพาสซีฟเท่านั้น ดังนั้นอุณหภูมิของอุปกรณ์จึงผันผวนตามการเปลี่ยนแปลงของอุณหภูมิโดยรอบ ในทางกลับกัน เครื่องทำความเย็นเทอร์โมอิเล็กทริกขนาดเล็ก จะควบคุมอุณหภูมิอย่างแข็งขัน โดยนำอุณหภูมิในการทำงานกลับมาภายในช่วงเป้าหมาย ทำให้เหมาะสำหรับระบบออปโตอิเล็กทรอนิกส์ที่ไวต่อการเปลี่ยนแปลงของอุณหภูมิ

สิ่งที่ควรให้ความสำคัญในโครงการเลเซอร์ไดโอด?

โฟกัสไม่ควรอยู่ที่แผ่นทำความเย็นเพียงอย่างเดียว แต่ควรโฟกัสไปที่เส้นทางระบายความร้อนทั้งหมด: หน้าสัมผัสของแหล่งความร้อน วัสดุเชื่อมต่อ การออกแบบแผงระบายความร้อน และกระแสไฟของไดรฟ์ตรงกันหรือไม่

X-Meritan สามารถปรับแต่งขนาดของเทอร์โมอิเล็กทริกคูลเลอร์ (TEC) ได้หรือไม่

ใช่. X-Meritan สามารถประเมินขนาดและการกำหนดค่าที่กำหนดเองตามแบบวิศวกรรม ตัวอย่าง หรือข้อกำหนดการใช้งาน การปรับแต่งรวมถึงขนาด คุณลักษณะทางไฟฟ้า การกำหนดค่าวัสดุ P/N โครงสร้างการเชื่อมต่อ และข้อกำหนดอินเทอร์เฟซ
