เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกขนาดเล็กสำหรับ LiDAR

เครื่องส่งเลเซอร์ภายในไมโครเทอร์โมอิเล็กทริกคูลเลอร์สำหรับ LiDAR จะสร้างความร้อนระหว่างการทำงาน ในขณะที่อุณหภูมิโดยรอบอาจแตกต่างกันอย่างมีนัยสำคัญระหว่างสภาพแวดล้อมการทำงานที่แตกต่างกัน หากอุณหภูมิเลเซอร์เปลี่ยนแปลงเกินช่วงการทำงานที่ต้องการ อุปกรณ์ออพติคอลอาจไม่รักษาสภาพการทำงานที่ต้องการได้

สามารถติดตั้ง Micro-TEC ได้โดยตรงที่โมดูลเลเซอร์เพื่อสูบความร้อนออกจากส่วนประกอบที่ไวต่ออุณหภูมิ แตกต่างจากแผงระบายความร้อนแบบพาสซีฟ มันไม่ได้พึ่งพาเฉพาะการกระจายความร้อนตามธรรมชาติหรือแบบบังคับเท่านั้น

สำหรับชุดประกอบ LiDAR ขนาดกะทัดรัด ค่าการใช้งานหลักคือการควบคุมอุณหภูมิเฉพาะจุด ตัวทำความเย็นสามารถวางตำแหน่งใกล้กับแหล่งกำเนิดเลเซอร์โดยไม่ต้องใช้คอมเพรสเซอร์ วงจรทำความเย็น หรือการเคลื่อนย้ายส่วนประกอบทางกล

ข้อมูลจำเพาะที่สำคัญ

ความสามารถในการทำความเย็น กระแสไฟฟ้า แรงดันไฟฟ้า ขนาด และประสิทธิภาพการระบายความร้อนตามจริงขึ้นอยู่กับการกำหนดค่า Micro-TEC ที่เลือกและภาระความร้อนของส่วนประกอบ LiDAR

ขนาดกะทัดรัดสำหรับโมดูล LiDAR ที่มีพื้นที่จำกัด

เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกขนาดเล็กสำหรับ LiDAR มีพื้นที่ภายในที่จำกัด เนื่องจากเลเซอร์ อุปกรณ์ตรวจจับ ส่วนประกอบทางแสง วงจรอิเล็กทรอนิกส์ และโครงสร้างการกระจายความร้อนถูกรวมเข้าเป็นชิ้นเดียว

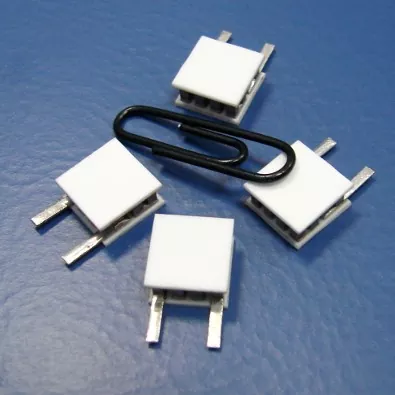

Micro-TEC ของเราสามารถผลิตได้ในขนาดไมโครที่มีขนาดไม่กี่มิลลิเมตร ช่วยให้เครื่องทำความเย็นสามารถวางตำแหน่งใกล้กับเลเซอร์หรือส่วนประกอบที่ไวต่อความร้อนอื่นๆ แทนที่จะใช้พื้นที่เป็นระบบทำความเย็นแยกต่างหาก

สำหรับชุดประกอบ LiDAR แบบกำหนดเอง สามารถประเมินขนาดผลิตภัณฑ์ตามพื้นที่การติดตั้ง ตำแหน่งส่วนประกอบ โครงสร้างการติดตั้ง และอินเทอร์เฟซทางไฟฟ้า

การใช้พลังงานน้อยกว่า 1 วัตต์

การใช้พลังงานเป็นพารามิเตอร์การออกแบบที่สำคัญเมื่อรวม Micro-TEC เข้ากับ LiDAR ของยานพาหนะหรือระบบอิเล็กทรอนิกส์ขนาดกะทัดรัดอื่นๆ

เครื่องทำความเย็นไมโครเทอร์โมอิเล็กทริกของเราสามารถทำงานได้ที่น้อยกว่า 1 วัตต์ในการกำหนดค่าที่เกี่ยวข้อง ความต้องการพลังงานที่แท้จริงขึ้นอยู่กับการออกแบบผลิตภัณฑ์ที่เลือกและภาระความร้อนที่ต้องควบคุม

สำหรับการประเมินทางวิศวกรรม ลูกค้าควรระบุอุณหภูมิการทำความเย็นเป้าหมาย โหลดความร้อน แรงดันไฟฟ้าที่มีอยู่ และขนาดการติดตั้ง เพื่อให้สามารถเลือกการกำหนดค่า Micro-TEC ที่เหมาะสมได้

การทำความเย็นแบบโซลิดสเตตโดยไม่ต้องใช้สารทำความเย็น

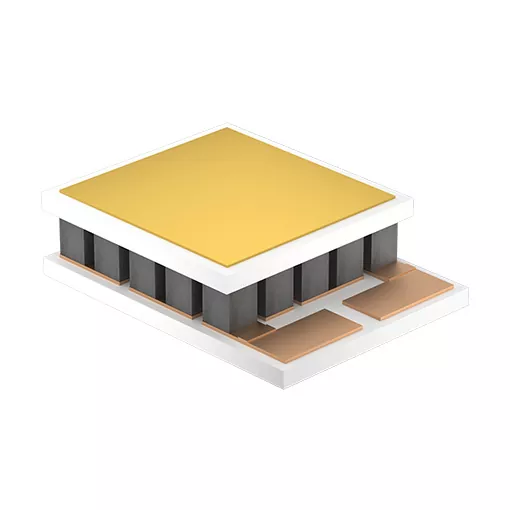

เครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกขนาดเล็กสำหรับ LiDAR ใช้วัสดุเทอร์โมอิเล็กทริกแบบเซมิคอนดักเตอร์ระหว่างพื้นผิวเซรามิกเพื่อถ่ายเทความร้อนเมื่อมีการจ่ายกระแสไฟฟ้า

ส่วนประกอบมี:

● ไม่มีคอมเพรสเซอร์

● ไม่มีสารทำความเย็น

● ไม่มีชิ้นส่วนกลไกที่เคลื่อนไหว

● โครงสร้างโซลิดสเตทขนาดกะทัดรัด

● การควบคุมไฟฟ้าโดยตรง

โครงสร้างนี้มีประโยชน์สำหรับโมดูล LiDAR ซึ่งจำเป็นต้องติดตั้งส่วนประกอบการทำความเย็นใกล้กับเลเซอร์และรวมเข้ากับพื้นที่เชิงกลที่จำกัด

ปั๊มความร้อนแบบแอคทีฟสำหรับการควบคุมอุณหภูมิด้วยเลเซอร์

Micro-TEC ใช้เพื่อควบคุมอุณหภูมิของส่วนประกอบเป้าหมาย แทนที่จะเพียงลดอุณหภูมิของตัวเรือน LiDAR ทั้งหมดลง

เมื่อใช้พลังงานไฟฟ้า ความร้อนจะถูกถ่ายเทจากด้านเย็นไปยังด้านร้อน ด้านเย็นจะถูกวางไว้ใกล้กับเลเซอร์หรือส่วนประกอบที่ไวต่ออุณหภูมิอื่นๆ ในขณะที่ด้านร้อนจะต้องเชื่อมต่อกับเส้นทางการกระจายความร้อนที่มีประสิทธิภาพ

การออกแบบการระบายความร้อนจึงต้องพิจารณาทั้งสองด้านของ Micro-TEC:

ส่วนประกอบเป้าหมาย → ด้านเย็น Micro-TEC → ด้านร้อน Micro-TEC → โครงสร้างการกระจายความร้อน LiDAR

หากด้านที่ร้อนไม่สามารถขจัดความร้อนที่ถ่ายโอนได้อย่างมีประสิทธิภาพ ประสิทธิภาพการทำความเย็นของทั้งระบบจะลดลง

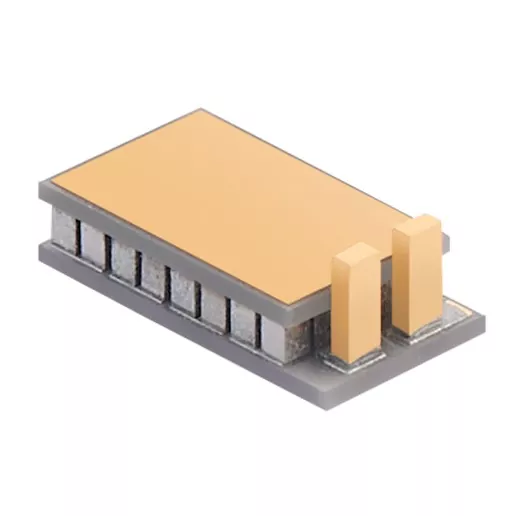

Micro-TEC พร้อมส่วนหัวสำหรับชุดประกอบ LiDAR

สำหรับการออกแบบ LiDAR ที่ต้องมีอินเทอร์เฟซทางกลที่กำหนดไว้ เราสามารถจัดหาเครื่องทำความเย็นแบบไมโครเทอร์โมอิเล็กทริกพร้อมส่วนหัวได้

การกำหนดค่าส่วนหัวสามารถประเมินได้ตาม:

● พื้นที่ติดตั้งที่มีอยู่

● โครงสร้างการติดตั้ง

● ตำแหน่งส่วนประกอบ

● การเชื่อมต่อไฟฟ้า

● ข้อกำหนดในการประกอบ

สำหรับโครงสร้างที่ไม่ได้มาตรฐาน ลูกค้าสามารถจัดเตรียมตัวอย่างหรือแบบวิศวกรรมที่มีอยู่ได้ เราประเมินโครงสร้างก่อนการผลิตตัวอย่าง

ไมโครเทอร์โมอิเล็กทริกคูลเลอร์แบบกำหนดเอง

Micro-TEC มาตรฐานอาจไม่ตรงกับขนาดหรือข้อกำหนดด้านความร้อนของโมดูล LiDAR เฉพาะ เราสนับสนุนผลิตภัณฑ์ที่กำหนดเองตามตัวอย่างหรือภาพวาดของลูกค้า

กระบวนการปรับแต่งอาจครอบคลุมถึง:

ขนาด → พารามิเตอร์ทางไฟฟ้า → โครงสร้างการติดตั้ง → การกำหนดค่าส่วนหัว → ข้อกำหนดด้านความร้อน

ก่อนการผลิตเป็นจำนวนมาก จะมีการผลิตตัวอย่างเพื่อยืนยันจากลูกค้า ซึ่งช่วยให้สามารถตรวจสอบ Micro-TEC กับชุดประกอบ LiDAR จริงก่อนที่จะปล่อยปริมาณการผลิต

ข้อมูลที่จำเป็นสำหรับการเลือก Micro-TEC

สำหรับโครงการระบายความร้อน LiDAR ใหม่ ลูกค้าสามารถให้ข้อมูลต่อไปนี้:

หากพารามิเตอร์บางตัวยังไม่มีให้ใช้ ตัวอย่าง Micro-TEC หรือแบบร่างการประกอบ LiDAR ที่มีอยู่สามารถใช้เป็นจุดเริ่มต้นสำหรับการประเมินทางเทคนิค

การติดตั้งและอินเทอร์เฟซการระบายความร้อน

อินเทอร์เฟซการระบายความร้อนระหว่าง Micro-TEC และโมดูลเลเซอร์ส่งผลโดยตรงต่อการถ่ายเทความร้อน

ด้านความเย็นควรรักษาการสัมผัสกับส่วนประกอบเป้าหมายอย่างเพียงพอ และสามารถใช้วัสดุเชื่อมต่อในการระบายความร้อน (TIM) ที่เหมาะสมได้เมื่อจำเป็นตามการออกแบบการประกอบ

ด้านร้อนต้องมีเส้นทางการกระจายความร้อนที่มีประสิทธิภาพ แผงระบายความร้อน ตัวเครื่อง หรือโครงสร้างระบายความร้อนอื่นๆ ควรได้รับการออกแบบเพื่อขจัดความร้อนที่ถ่ายเทโดย Micro-TEC

Micro-TEC ต้องทำงานภายในพารามิเตอร์ทางไฟฟ้าที่ระบุด้วย ต้องไม่เกินกระแส IMAX สูงสุด เนื่องจากกระแสไฟฟ้าที่มากเกินไปอาจทำให้หัวต่อเทอร์โมอิเล็กทริกเซมิคอนดักเตอร์เสียหายได้

ความสามารถในการผลิต

X-Meritan ผลิตไมโครเทอร์โมอิเล็กทริกคูลเลอร์และยังควบคุมการเตรียมวัสดุเทอร์โมอิเล็กทริกต้นน้ำ

ความสามารถในการผลิตของเราครอบคลุมถึง:

● การเตรียมวัสดุเทอร์โมอิเล็กทริก

● การประมวลผลส่วนประกอบที่มีความแม่นยำ

● การเชื่อม

● การประกอบ

● บรรจุภัณฑ์ขนาดเล็ก

● การผลิต Micro-TEC แบบกำหนดเอง

โครงสร้างการผลิตนี้รองรับโครงการที่ต้องการขนาด Micro-TEC โครงสร้างการติดตั้ง หรือการกำหนดค่าทางไฟฟ้าที่ไม่ได้มาตรฐาน

สำหรับการใช้งาน LiDAR แบบกำหนดเอง สามารถพัฒนาผลิตภัณฑ์จากระดับวัสดุและส่วนประกอบ แทนที่จะจำกัดอยู่เพียงเครื่องทำความเย็นมาตรฐานที่มีอยู่

กระบวนการพัฒนาไมโครเทอร์โมอิเล็กทริกคูลเลอร์

สำหรับโครงการทำความเย็น LiDAR ที่ปรับแต่งเอง เราจะปฏิบัติตามกระบวนการพัฒนาตามตัวอย่าง:

การวาด/ตัวอย่างของลูกค้า → การประเมินทางเทคนิค → การออกแบบผลิตภัณฑ์ → การผลิตตัวอย่าง → การยืนยันตัวอย่าง → การผลิตจำนวนมาก

ขั้นตอนการยืนยันตัวอย่างช่วยให้สามารถตรวจสอบขนาด โครงสร้างการติดตั้ง การเชื่อมต่อทางไฟฟ้า และความเข้ากันได้ของส่วนประกอบก่อนการผลิตจำนวนมาก

การใช้งาน

เครื่องทำความเย็นไมโครเทอร์โมอิเล็กทริกสามารถใช้ในการควบคุมอุณหภูมิของ:

● เครื่องส่งเลเซอร์ LiDAR

● ส่วนประกอบออปโตอิเล็กทรอนิกส์ที่ไวต่ออุณหภูมิ

● โมดูลออปติคอลขนาดกะทัดรัด

● ชุดประกอบ LiDAR สำหรับยานยนต์

● ชิ้นส่วนอิเล็กทรอนิกส์ขนาดเล็กอื่นๆ ที่ต้องการการระบายความร้อนแบบแอคทีฟเฉพาะจุด

คุณภาพและประสบการณ์การส่งออก

X-Meritan มีประสบการณ์มากกว่า 10 ปีในการทำความเย็นเซมิคอนดักเตอร์ขนาดเล็ก และจัดหาผลิตภัณฑ์ Micro-TEC สำหรับตลาดต่างประเทศ

บริษัทได้รับการรับรอง ISO และ CE และส่งออกผลิตภัณฑ์ไปยังยุโรป อเมริกาเหนือ อเมริกาใต้ เอเชียตะวันออกเฉียงใต้ และตลาดอื่นๆ

ประสบการณ์ด้านเทคนิคของเราครอบคลุมถึงการสื่อสารด้วยใยแก้วนำแสง อุปกรณ์การแพทย์ทางอุตสาหกรรม อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์อัจฉริยะ เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค และการประยุกต์ใช้ในการวิจัย

คำถามที่พบบ่อย

คุณต้องมีข้อมูลอะไรบ้างในการเลือก Micro-TEC สำหรับ LiDAR

ข้อมูลที่เป็นประโยชน์มากที่สุด ได้แก่ โหลดความร้อนของส่วนประกอบ อุณหภูมิเป้าหมาย แรงดันไฟฟ้าที่มีอยู่ กระแสไฟฟ้าสูงสุด ขนาดการติดตั้ง โครงสร้างการติดตั้ง และวิธีการกระจายความร้อนด้านร้อน สามารถใช้ภาพวาดหรือตัวอย่าง Micro-TEC ที่มีอยู่สำหรับการประเมินได้

Micro-TEC สามารถมีขนาดเล็กแค่ไหน?

X-Meritan สามารถผลิตการกำหนดค่า Micro-TEC ได้เพียงไม่กี่มิลลิเมตร ขึ้นอยู่กับโครงสร้างและประสิทธิภาพที่ต้องการ ขนาดสุดท้ายต้องได้รับการยืนยันตามการใช้งาน

คุณสามารถสร้าง Micro-TEC ตามแบบ LiDAR ของเราได้หรือไม่

ใช่. เราสนับสนุนการปรับแต่งตามแบบหรือตัวอย่างของลูกค้า ผลิตภัณฑ์ได้รับการสุ่มตัวอย่างและยืนยันก่อนการผลิตเป็นจำนวนมาก

คุณสามารถจัดหา Micro-TEC พร้อมส่วนหัวได้หรือไม่?

ใช่. การกำหนดค่าส่วนหัวพร้อมใช้งานสำหรับแอปพลิเคชันที่ต้องการโครงสร้างการติดตั้งหรือการเชื่อมต่อที่กำหนดไว้ การออกแบบส่วนหัวที่แน่นอนได้รับการยืนยันตามชุดประกอบ LiDAR

Micro-TEC สามารถทำงานต่ำกว่า 1 W ได้หรือไม่

ใช่ การกำหนดค่าที่เกี่ยวข้องสามารถทำงานได้ที่น้อยกว่า 1 W การใช้พลังงานจริงขึ้นอยู่กับการออกแบบ Micro-TEC สภาวะการทำงาน และภาระความร้อน

ข้อกังวลหลักในการติดตั้งคืออะไร?

จุดที่สำคัญที่สุดสองจุดคือการสัมผัสความร้อนด้านเย็นและการกระจายความร้อนด้านร้อน ด้านเย็นต้องมีการสัมผัสกับส่วนประกอบเป้าหมายอย่างมีประสิทธิภาพ ในขณะที่ด้านร้อนต้องมีเส้นทางเพียงพอในการขจัดความร้อนที่ถ่ายเท

Micro-TEC สามารถใช้งานต่อเนื่องได้หรือไม่?

การทำงานต่อเนื่องขึ้นอยู่กับการกำหนดค่า Micro-TEC ที่เลือก และสภาวะการทำงานทางไฟฟ้าและความร้อนที่ระบุ ควรใช้ผลิตภัณฑ์ภายในขีดจำกัดแรงดันและกระแสที่ระบุ และด้านที่ร้อนจะต้องมีการระบายความร้อนอย่างเพียงพอ

จะเกิดอะไรขึ้นหากเกินกระแส IMAX?

กระแสไฟฟ้าเกิน IMAX ที่ระบุอาจทำให้เกิดความเครียดทางไฟฟ้าและความร้อนมากเกินไป และอาจสร้างความเสียหายให้กับหัวต่อเทอร์โมอิเล็กทริกเซมิคอนดักเตอร์ ดังนั้น Micro-TEC จึงควรทำงานภายในช่วงไฟฟ้าที่กำหนด

X-Meritan นำเสนอเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกขนาดเล็กสำหรับ LiDAR ที่มีโครงสร้างขนาดเล็ก การระบายความร้อน Peltier แบบโซลิดสเตต การกำหนดค่าการติดตั้งแบบกำหนดเอง และการพัฒนาตามตัวอย่าง

สำหรับโครงการทำความเย็น LiDAR ใหม่ โปรดส่งแบบ ตัวอย่าง ขนาดการติดตั้ง โหลดความร้อน อุณหภูมิเป้าหมาย หรือข้อกำหนด Micro-TEC ที่มีอยู่มาให้เรา เราสามารถประเมินข้อกำหนดและพัฒนา Micro-TEC ที่เกี่ยวข้องสำหรับการยืนยันตัวอย่างก่อนการผลิตจำนวนมาก
